首页  >  产品百科  >  IML0224D03

IML0224D03

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IML02系列, 21.6 → 26.4 V 直流输入, ±3.3V 直流输出, 2W
供应商型号: 1470-3696-ND
供应商: Digi-Key
标准整包数: 1

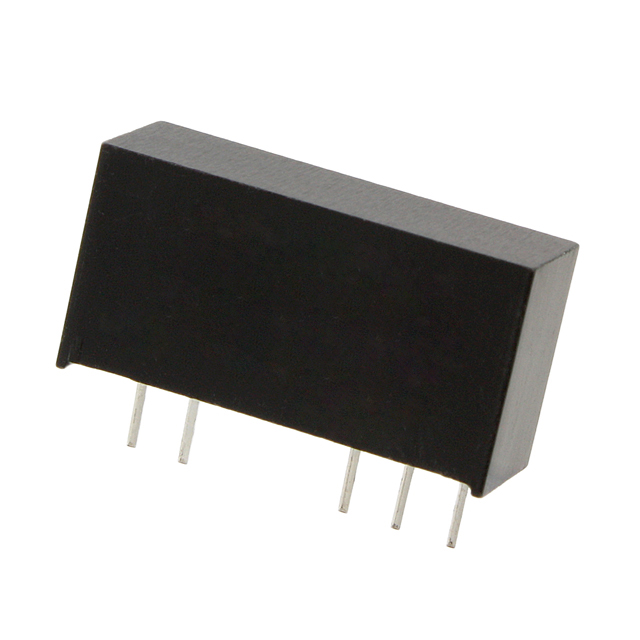

XP POWER DC-DC模块 IML0224D03

IML0224D03概述

    # IML02 Series DC-DC Converter

    产品简介


    IML02 系列 DC-DC 转换器是一款高性能、高可靠性的电源模块,适用于医疗设备、工业自动化、通信系统等多个应用领域。该系列转换器提供单输出和双输出版本,具有宽输入电压范围、高效率和多种保护功能,确保在各种苛刻条件下都能稳定运行。

    技术参数


    IML02 系列 DC-DC 转换器的主要技术参数如下:
    - 输入电压范围:
    - 4.5-5.5 VDC (5 V nominal)
    - 10.8-13.2 VDC (12 V nominal)
    - 13.5-16.5 VDC (15 V nominal)
    - 21.6-26.4 VDC (24 V nominal)
    - 输出电压和电流:
    - 单输出模式下,最高可达 30 VDC
    - 双输出模式下,±3.3 V 至 ±15 V
    - 最大输出电流:
    - 单输出模式:最高 600 mA
    - 双输出模式:最高 ±303 mA
    - 负载调节:
    - 在 10% 到满载之间,负载调节在 ±10%
    - 线性调节:
    - 输出电压变化不超过 ±1.2%(对于每 1% 的输入电压变化)
    - 纹波与噪声:
    - 最大纹波与噪声为 150 mV 峰峰值(在 20 MHz 带宽内测量)
    - 隔离度:
    - 输入到输出隔离度为 4000 VAC,符合 1 x MOPP 标准
    - 患者漏电流:
    - 漏电流不超过 2 µA
    - 效率:
    - 高达 83%
    - 环境温度范围:
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +125°C

    产品特点和优势


    IML02 系列 DC-DC 转换器的独特功能包括:
    - 广泛的输入电压范围: 支持多种输入电压,确保其能够在不同场合下的广泛应用。
    - 高效率: 在不同负载情况下均能达到较高效率,减少能量损失。
    - 高可靠性: 具有较强的抗干扰能力和良好的热稳定性,保证长期稳定运行。
    - 紧凑设计: 采用 SIP7 封装,体积小巧,易于集成。
    - 安全标准认证: 满足多个安全标准要求,适用于医疗等高安全性需求的应用场合。

    应用案例和使用建议


    应用案例
    IML02 系列 DC-DC 转换器广泛应用于医疗设备、工业自动化控制系统、通信设备等领域。例如,在医疗监护设备中,该转换器可以为传感器提供稳定的电源,确保数据采集的准确性;在工业控制系统中,它可用于提供可靠的电源支持,保障系统的稳定运行。
    使用建议
    - 在实际应用中,为了满足电磁兼容性要求,建议在输入端添加 EFT 和浪涌滤波器组件(如 C1、C2 和 L),这些组件需尽量靠近模块安装,以减小辐射噪声。
    - 确保输入电容的选择适当,以提高效率和降低纹波噪声。

    兼容性和支持


    IML02 系列 DC-DC 转换器可与其他通用电子元器件良好兼容,且得到了多家国际安全认证机构的认可。制造商提供三年质保服务,并提供了详细的应用说明和技术支持文档,以帮助用户更好地使用该产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题: 设备启动时出现异常噪声。
    - 解决方案: 检查输入电容和滤波电感是否正常连接,重新校准输入电容的值。

    2. 问题: 设备无法达到预期输出电压。
    - 解决方案: 检查负载情况是否超过最大输出电流限制,调整负载并确认输出电容值是否合适。
    3. 问题: 设备在高湿度环境下表现不稳定。
    - 解决方案: 确保设备的存储环境湿度不超过 95%,并采取适当的防潮措施。

    总结和推荐


    综上所述,IML02 系列 DC-DC 转换器以其广泛的输入电压范围、高效率和出色的可靠性,在多个应用领域表现出色。其独特的功能使其在市场上具备显著的竞争优势。如果您正在寻找一款高效、可靠且适应性强的电源解决方案,IML02 系列 DC-DC 转换器是您的理想选择。我们强烈推荐使用此产品。

IML0224D03参数

参数
输出总功率 -
输出电压组数 2
输出电流最大值 300mA,300mA
开关频率 -
最大容性负载 -
输入电压最大值 26.4V
散热方式 -
类型 -
输出方式 -
特性 SCP
输出电压 3.3V
转换效率 -
输入电压最小值 24V(DC)
长*宽*高 19.5mm(长度)*9.8mm(宽度)
通用封装 SIP-7
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

IML0224D03厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IML0224D03数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IML0224D03 IML0224D03数据手册

IML0224D03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.018 ¥ 76.2021
5+ $ 8.748 ¥ 73.9206
10+ $ 8.164 ¥ 68.3225
25+ $ 7.8208 ¥ 65.4503
100+ $ 7.2904 ¥ 61.0115
库存: 55
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 76.2
