IE0312S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IE系列, 2.7 → 3.3 V 直流输入, 12V 直流输出, 1W
供应商型号: 1226864
供应商: 海外现货
标准整包数: 1

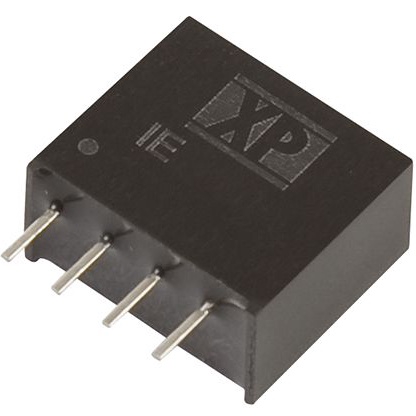

XP POWER DC-DC模块 IE0312S

IE0312S概述


    产品简介


    产品名称:IE系列电源转换模块
    产品类型:单输出电源模块,适用于多种应用场合。该系列产品包括SIP(单列直插)和DIP(双列直插)两种封装方式,便于集成到不同设计中。
    主要功能:IE系列电源转换模块能够将输入电压转换为稳定、精确的输出电压,广泛应用于工业控制、通信设备、医疗设备、安防系统等领域。
    应用领域:广泛应用于自动化设备、远程通信、电力供应系统、工业控制系统、仪器仪表、测试设备、医疗设备、航空航天等领域。

    技术参数


    - 输入电压范围:额定输入电压的±10%
    - 输入反射电流:20 mA pk-pk通过12 μH电感5 Hz至20 MHz
    - 输入反向电压保护:无反向电压保护
    - 输出电压:具体见下表
    - 最小负载:无需负载
    - 线性调节率:±1.2%/1% ΔVin
    - 负载调节率:±10%(20-100%负载变化),3.3V型号为±20%
    - 设定点精度:±3%
    - 纹波与噪声:最大100mVpk-pk,20MHz带宽
    - 温度系数:0.02%/℃
    - 最大容性负载:220μF
    - 效率:见下表
    - 隔离电压:最低1000VDC,可选3000VDC
    - 隔离电阻:109Ω
    - 隔离电容:典型值60pF
    - 开关频率:40-150kHz可变
    - MTBF(平均无故障时间):>1.1百万小时
    - 工作温度:-40°C至+85°C
    - 存储温度:-40°C至+125°C
    - 壳体温度:最高100°C
    - 冷却方式:自然对流冷却

    产品特点和优势


    - 高可靠性:采用先进的制造工艺和高标准的材料,确保长期稳定运行。
    - 广泛的适用性:支持多种输入电压,适应不同的应用场景需求。
    - 高效率:最高可达80%的转换效率,降低能源损耗。
    - 高隔离电压:提供1000VDC或可选3000VDC的隔离电压,保障电气安全。
    - 紧凑型设计:小型化封装,方便在有限空间内集成。
    - 广泛的温度适应性:能在极端温度环境下正常工作,适合各种严苛环境下的应用。


    应用案例和使用建议


    应用案例:在工业自动化控制系统中,IE系列电源转换模块常用于为传感器、控制器等关键组件供电。例如,在一个智能工厂中,IE系列电源模块为整个生产线上的传感器提供稳定的直流电源。
    使用建议:在实际应用中,应根据具体的应用场景选择合适的型号,如需要高隔离电压,则可选择带有“-H”后缀的型号。此外,考虑到散热问题,建议在高温环境下使用时增加适当的散热措施,以保证电源模块的正常工作。

    兼容性和支持


    - 兼容性:IE系列电源模块可与其他电子元器件或设备无缝对接,广泛应用于各类电子系统中。
    - 厂商支持:制造商提供全面的技术支持和售后服务,包括详细的产品手册、技术咨询和技术培训,帮助用户快速掌握产品特性和使用方法。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内,调整负载以避免过载。如果仍然存在问题,请检查连接线路是否有断路或短路现象。|
    | 电源模块发热过多 | 确保良好的通风条件,避免模块长时间处于高温环境中。如果需要,可以增加外部散热装置。 |
    | 电源模块损坏 | 检查输入电压是否超出额定范围,避免反接。如无法自行解决,请联系制造商寻求技术支持。 |

    总结和推荐


    综上所述,IE系列电源转换模块具有高效、高可靠性和广泛的温度适应性等显著优势。其灵活的输入电压范围和高隔离电压特性使其成为多种应用场景的理想选择。然而,对于一些需要在极端温度下工作的设备,用户应谨慎选择合适的型号,并考虑相应的散热措施。因此,我们强烈推荐在工业自动化、通信、医疗设备及安防系统等领域选择IE系列电源转换模块。

IE0312S参数

参数
输出电压 12V
输入电压最小值 3.3V(DC)
输出电流最大值 84mA
输出方式 -
类型 -
开关频率 -
输出电压组数 1
输入电压最大值 3.63V
散热方式 -
特性 -
最大容性负载 -
转换效率 74%
输出总功率 -
长*宽*高 11.68mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IE0312S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IE0312S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IE0312S IE0312S数据手册

IE0312S封装设计

查看详情并下载
Symbol
Footprint
3D Model
