JCB0324S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCB系列, 18 → 36 V 直流输入, 15V 直流输出, 3W
供应商型号: 1672906
供应商: 海外现货
标准整包数: 10

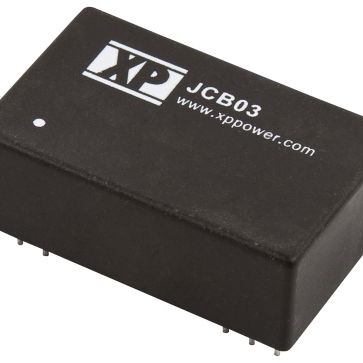

XP POWER AC-DC模块 JCB0324S15

JCB0324S15概述


    产品简介


    产品类型: DC/DC 转换器
    主要功能: 该产品是一款高性能的DC/DC转换器,能够在广泛的输入电压范围内提供稳定的输出电压。它适用于各种工业和通信应用,如电源管理、传感器接口、仪器仪表等领域。
    应用领域: 主要应用于工业自动化、通信设备、仪器仪表、医疗设备、航空航天等领域。

    技术参数


    | 参数项 | 规格 |

    | 输入电压范围 | 5V (4.5-9 VDC), 12V (9-18 VDC), 24V (18-36 VDC), 48V (36-72 VDC) |
    | 输入电流 | 见表格 |
    | 输入滤波器 | Pi网络 |
    | 输入反射纹波 | 35mA pk-pk 通过12µH电感 |
    | 输入浪涌 | 5V模型 15VDC,12V模型 24VDC,24V模型 40VDC,48V模型 80VDC |
    | 输出电压 | 见表格 |
    | 最小负载 | 见表格 |
    | 初始设定精度 | ±1%最大 |
    | 线性调节 | ±0.5%最大 |
    | 负载调节 | ±0.5%最大 |
    | 跨调节 | ±5%最大(双输出型号) |
    | 暂态响应 | <3%偏差,恢复至1%偏差,2ms内 |
    | 纹波与噪声 | 60mV pk-pk最大 |
    | 短路保护 | 连续,自动恢复 |
    | 隔离电压 | 1500 VDC 输入到输出,可选3000 VDC隔离 |
    | 开关频率 | 100-400 kHz可变 |
    | 功率密度 | 7.5W/in³ |
    | 工作温度范围 | -40°C至+100°C |
    | 储存温度范围 | -40°C至+125°C |
    | 环境湿度 | 最高95%,非凝结条件 |

    产品特点和优势


    特点:
    - 高隔离度:标准隔离电压为1500VDC,可选配3000VDC隔离。
    - 宽输入电压范围:输入电压范围为5V至48V。
    - 高效率:典型效率高达82%。
    - 低纹波与噪声:输出纹波与噪声不超过60mV。
    - 宽工作温度范围:能够在极端温度条件下稳定工作,满足严苛的应用需求。
    优势:
    - 卓越的性能稳定性:优秀的线性调节和负载调节能力,确保输出电压的稳定性。
    - 可靠的安全保护:具备短路保护功能,自动恢复设计使得设备更加安全可靠。
    - 良好的适应性:能够适应不同的工作环境和条件,提高产品的通用性和灵活性。
    - 高效能:高功率密度和高效率使得产品更节能,适用于需要长时间工作的应用场合。

    应用案例和使用建议


    应用场景:
    - 工业自动化:用于传感器和执行器的供电系统。
    - 通信设备:作为各类通信设备内部的稳压电源。
    - 医疗设备:在医疗器械中提供稳定的电源供应,确保设备的准确性和可靠性。
    - 航空航天:在复杂和高要求的环境中,能够提供可靠的电力支持。
    使用建议:
    - 合理选择输出电压:根据具体应用需求,选择合适的输出电压型号,以满足不同负载的要求。
    - 注意负载控制:保持负载在25%以上,避免因负载过低导致的纹波增加和调节误差增大。
    - 正确接线:仔细检查输入和输出连接,避免错接或反接。
    - 散热设计:考虑设备的散热问题,确保在高温环境下仍能正常运行。

    兼容性和支持


    兼容性:
    - 该产品设计为易于集成,与多种电路和系统兼容。用户可根据具体需求选择适合的版本。
    支持和服务:
    - 提供3年的质量保证期,以确保长期的可靠运行。
    - 厂商提供技术支持和售后服务,确保客户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    常见问题及解决方法:
    1. 问题:无法启动
    - 原因: 输入电压不正确或连接不牢固。
    - 解决方法: 检查输入电压是否在指定范围内,确认所有连接均牢固。
    2. 问题:输出电压不稳定
    - 原因: 负载低于25%。
    - 解决方法: 保持负载在25%以上,或者使用符合负载要求的电源型号。
    3. 问题:输出纹波大
    - 原因: 输入滤波不良或负载过大。
    - 解决方法: 确保使用正确的输入滤波器,并尽量保持负载在合理范围内。

    总结和推荐


    综合评估:
    - 主要优点:
    - 宽泛的输入电压范围和高效率使其适用于多种应用。
    - 强大的隔离能力和可靠的保护机制增加了产品的安全性和稳定性。
    - 高温下的稳定工作能力提高了产品的环境适应性。

    推荐意见:
    - 鉴于其卓越的性能和广泛的应用范围,强烈推荐此款DC/DC转换器。无论是工业自动化还是通信设备,都能发挥出色的表现,是电源管理领域的优选产品。

JCB0324S15参数

参数
开关频率 -
输出电压 15V
最大容性负载 -
输出方式 -
输入电压最小值 24V(DC)
散热方式 -
特性 OCP,OVP,SCP,UVLO
输出电压组数 1
输出电流最大值 200mA
转换效率 82%
输出总功率 -
类型 -
输入电压最大值 36V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCB0324S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCB0324S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCB0324S15 JCB0324S15数据手册

JCB0324S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
