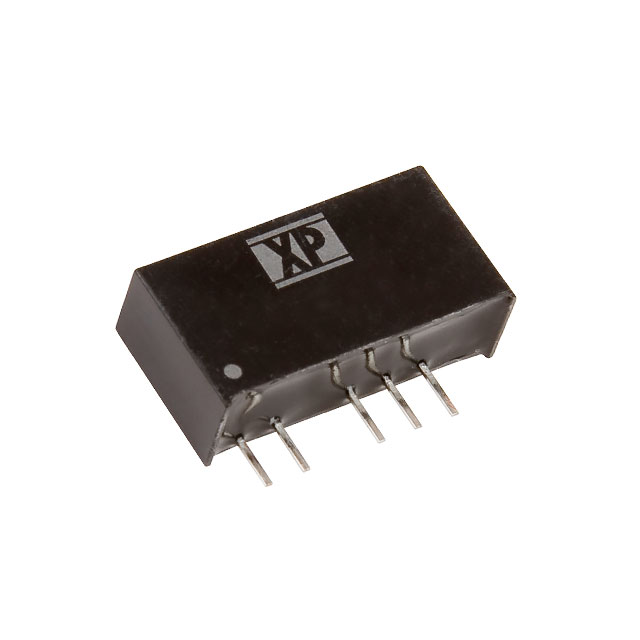

ITA1205S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITA系列, 10.8 → 13.2 V 直流输入, ±5V 直流输出, 1W
供应商型号: 2475849
供应商: element14
标准整包数: 1

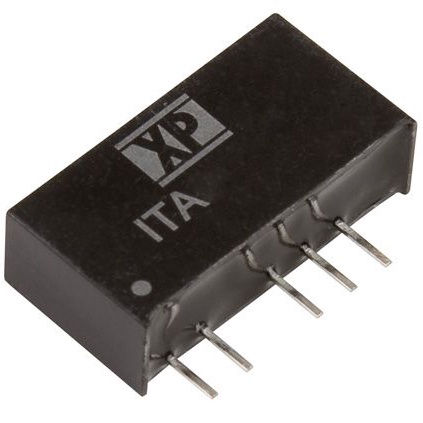

XP POWER DC-DC模块 ITA1205S

ITA1205S概述

    ITA Series DC-DC Converter 技术手册解析

    1. 产品简介


    ITA系列DC-DC转换器是XP Power公司推出的一款高效能直流到直流转换模块。这些转换器采用单列直插式封装(SIP),适用于多种电子设备中的电源管理需求。它们具有双输出能力,能够提供稳定的电压输出,广泛应用于工业自动化、通信系统、医疗设备等领域。

    2. 技术参数


    - 输入电压范围:
    - 5 V 模型: 4.5 VDC 至 5.5 VDC
    - 12 V 模型: 10.8 VDC 至 13.2 VDC
    - 24 V 模型: 21.6 VDC 至 26.4 VDC

    - 输出电压:
    - 可选输出电压包括 ±5 V、±12 V 和 ±15 V。

    - 输出电流:
    - 不同型号的最大输出电流有所差异,例如 ITA0505S 型号的最大输出电流为 ±100 mA。

    - 效率:
    - 各型号的效率通常在 80% 到 81% 之间。

    - 隔离电压:
    - 输入到输出的隔离电压高达 1500 VDC,确保了安全操作。

    - 工作温度范围:
    - -40°C 至 +105°C,允许宽泛的工作温度范围。

    3. 产品特点和优势


    ITA系列DC-DC转换器具备以下显著特点和优势:
    - 高效率: 高达 81% 的效率,在同类产品中表现优异。
    - 宽输入电压范围: 支持多种输入电压,适应不同应用场景。
    - 高隔离电压: 达到 1500 VDC 的隔离电压,提高了产品的可靠性和安全性。
    - 小型化设计: 尺寸仅为 0.76 x 0.24 x 0.39 英寸(19.5 x 6.0 x 10.0 mm),便于安装在空间受限的环境中。
    - 长寿命: 平均无故障时间(MTBF)超过 3.5 百万小时,保证了长期稳定运行。
    - 全面保护: 包括短路保护、过压保护等,确保设备的安全运行。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备: 在复杂环境下,ITA系列DC-DC转换器能够提供稳定的电源输出,确保设备正常运行。
    - 医疗设备: 高效稳定的电源转换对于医疗设备至关重要,ITA系列能够满足这些苛刻的要求。
    - 通信系统: 宽泛的工作温度范围和高效率使其成为通信设备的理想选择。
    使用建议:
    - 输入滤波电容: 推荐使用 4.7 µF/50 V 的陶瓷电容器,尽量靠近输入引脚放置,以减少输入纹波。
    - 负载管理: 确保负载至少达到额定值的 10%,避免空载运行对设备造成影响。
    - 散热: 采用自然对流方式散热,避免热累积影响设备寿命。

    5. 兼容性和支持


    ITA系列DC-DC转换器兼容市面上常见的电子设备,支持广泛的输入电压范围和输出电压组合。制造商提供了详尽的技术文档和应用指南,客户可以轻松找到所需的资料。此外,XP Power公司还提供3年的保修服务,确保客户购买无忧。

    6. 常见问题与解决方案


    常见问题:
    1. 空载时输出电压不稳定
    - 解决方法: 确保负载至少达到额定值的 10% 以上,以满足技术规范要求。
    2. 输入电压超出规定范围
    - 解决方法: 严格按照产品手册中的输入电压范围使用,避免过高或过低的输入电压导致损坏。
    3. 设备过热
    - 解决方法: 使用自然对流方式进行散热,确保设备处于正常工作温度范围内。

    7. 总结和推荐


    综上所述,ITA系列DC-DC转换器凭借其高效的电源转换能力、宽泛的工作温度范围以及高度的可靠性,成为工业自动化、通信系统和医疗设备等领域的理想选择。其独特的特点和广泛的适用性使得这款产品在市场上具备较强的竞争力。我们强烈推荐使用该系列产品,以确保您的设备获得最佳的电源管理效果。

ITA1205S参数

参数
输出电压组数 2
散热方式 -
开关频率 -
输出总功率 1W
输入电压最大值 13.2V
输出电压 5V
输出电流最大值 100mA,100mA
输入电压最小值 10.8V
特性 SCP
类型 -
最大容性负载 -
输出方式 -
转换效率 80%
长*宽*高 19.5mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITA1205S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITA1205S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITA1205S ITA1205S数据手册

ITA1205S封装设计

查看详情并下载
Symbol
Footprint
3D Model
