Q05-5

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, Q系列, 0 → 5 V 直流输入, 500V 直流输出, 0.5W
供应商型号: ET-2565504
供应商: 海外现货
标准整包数: 1

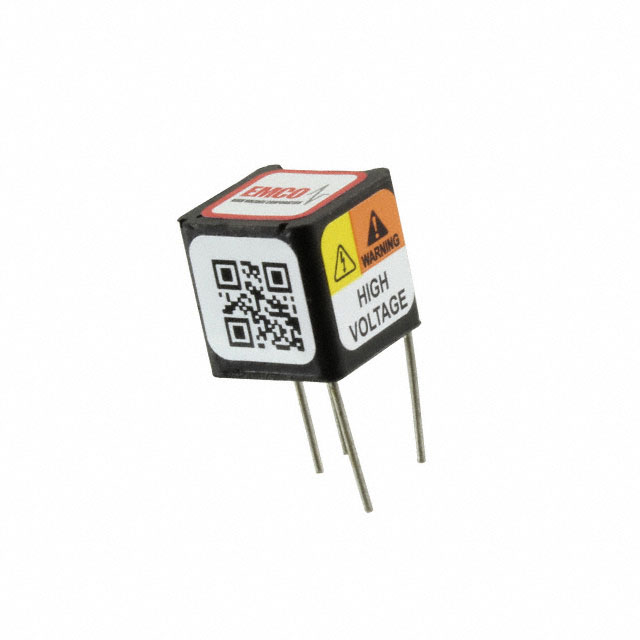

XP POWER DC-DC模块 Q05-5

Q05-5概述

    Q 系列直流到高压直流转换器技术手册

    1. 产品简介


    Q系列直流到高压直流转换器是一种小型化、高可靠性的电源模块,适用于需要紧凑尺寸和重量的应用场景。它们提供从100V至10,000V的不同输出电压等级,功率范围在0.5瓦特以内。这些转换器广泛应用于各种行业,如光电二极管、光电倍增管、光源、压电设备、维持离子泵、电泳、打印机、点火器和电容器充电等。

    2. 技术参数


    - 输出电压范围:100V至10,000V
    - 最大输出电流:不同型号输出电流范围为0.1 mA到5 mA
    - 输出电压容差:±10%
    - 隔离电压:±500 VDC
    - 典型启动电压:<0.7V
    - 输入电压:5V、12V、15V 或 24V
    - 存储温度:-55°C至+105°C
    - 标准操作温度:-25°C至+70°C(外壳)
    - 扩展操作温度:-55°C至+75°C(外壳)

    3. 产品特点和优势


    - 超小型设计:体积仅0.125立方英寸(<2.05立方厘米)至0.614立方英寸(<10.06立方厘米)
    - 高可靠性:采用经过验证的可靠性设计
    - 无需外部组件:内部集成所有必要组件
    - 低纹波和电磁干扰:纹波系数低至0.1%
    - 线性输出:输入电压与输出电压成比例
    - 隔离特性:输入/输出隔离度高
    - 短路保护:至少1分钟的短路保护时间

    4. 应用案例和使用建议


    Q系列转换器广泛应用于多种领域,如光电设备、医疗设备和工业设备。根据具体需求,可以选择不同的型号以满足不同电压和电流的要求。例如,在电泳应用中,Q系列可以提供稳定的高压输出,确保实验的准确性。在电容器充电应用中,可以快速稳定地完成电容器充电过程。

    5. 兼容性和支持


    Q系列转换器具有良好的兼容性,能够与各种输入电压源匹配。厂商提供了详细的订购信息和技术支持文档,以帮助用户选择合适的型号并解决可能遇到的技术问题。对于某些特殊应用,如延长工作温度范围,还可以选择带有特殊选项的产品,如外部铜屏蔽和控制引脚选项。

    6. 常见问题与解决方案


    - 问题1:无法达到额定输出电压
    - 解决方法:检查输入电压是否符合要求,确保输入电压在额定范围内。
    - 问题2:输出电压不稳定
    - 解决方法:确认负载是否合适,过重或过轻的负载可能导致输出电压不稳定。
    - 问题3:短路保护不起作用
    - 解决方法:检查电路连接,确保所有连接正确且安全。

    7. 总结和推荐


    Q系列直流到高压直流转换器以其独特的设计、高可靠性、低功耗和广泛的适用性脱颖而出。对于需要高压直流电源的应用,Q系列是一个理想的选择。鉴于其卓越的性能和广泛的适用范围,我们强烈推荐在您的项目中使用Q系列转换器。

Q05-5参数

参数
最大容性负载 -
输入电压最小值 5V(DC)
输出电压组数 1
输入电压最大值 5V
输出电压 500V
输出方式 -
特性 Proportional Output
开关频率 -
输出电流最大值 1mA
散热方式 -
输出总功率 500mW
类型 -
转换效率 -
长*宽*高 12.7mm(长度)*12.7mm(宽度)
通用封装 CASE A
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

Q05-5厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

Q05-5数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER Q05-5 Q05-5数据手册

Q05-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 151.8832 ¥ 1275.8189
5+ $ 146.8883 ¥ 1233.8618
10+ $ 144.6535 ¥ 1215.0897
25+ $ 140.1743 ¥ 1177.4642
100+ $ 135.7062 ¥ 1139.9317
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1275.81
