QSB60024S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB600系列, 18 → 36 V 直流输入, 12V 直流输出, 600W
供应商型号: 2467040
供应商: element14
标准整包数: 1

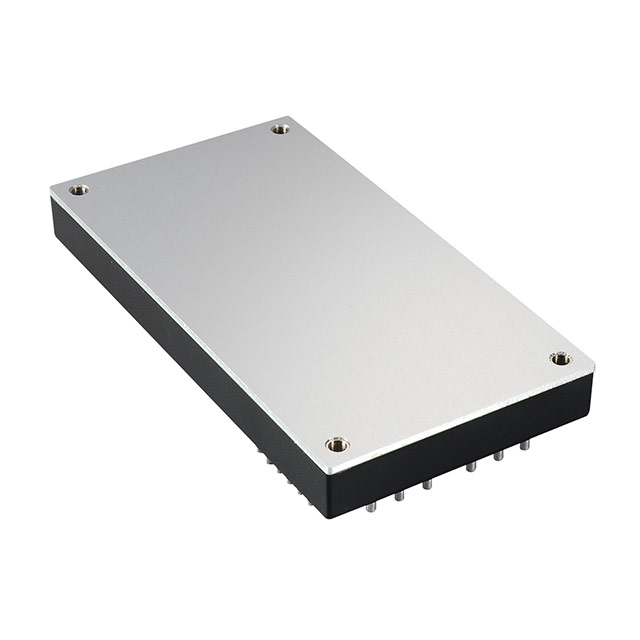

XP POWER DC-DC模块 QSB60024S12

QSB60024S12概述


    产品简介


    QSB系列 是一款高效能的DC-DC转换器模块,适用于多种高功率需求的应用场景。此系列产品具有高达600瓦的输出功率,并采用行业标准的全砖型封装。它适用于工业自动化、通信系统、医疗设备及各种电力电子应用等领域。

    技术参数


    - 输入电压范围:24V(18-36V),48V(36-75V)
    - 输入电流:见相关表格
    - 空载电流:50mA
    - 效率:最高可达92%
    - 工作温度范围:-40°C至+100°C
    - 隔离电压:输入到输出1500VDC,输入到外壳1500VDC,输出到外壳1500VDC
    - 稳压精度:初始设定精度±1.5%,负载调节精度±0.5%
    - 纹波噪声:12V模型≤120mVpk-pk,28V模型≤280mVpk-pk,32V模型≤320mVpk-pk,48V模型≤480mVpk-pk
    - 过温保护:壳体温度>110°C时自动关闭
    - 短路保护:连续可调
    - 冷却方式:基板冷却

    产品特点和优势


    QSB系列 以其高效率、宽输入电压范围和良好的热管理能力著称。此外,该模块还提供了远程开启/关闭和远程感测功能,使其非常适合需要远距离控制和精密调节的应用。这些特性使其在复杂且苛刻的工作环境中表现出色,成为市场上颇具竞争力的产品之一。

    应用案例和使用建议


    QSB系列 适合于多种应用场景,例如工业自动化控制系统、电信设备以及医疗仪器等。对于工业自动化系统而言,该模块可以提供稳定的电源供应以支持电机和其他设备;对于电信设备,它可以作为通信基站的备用电源,确保在主电源失效的情况下仍能正常工作。针对这些应用,建议在安装时考虑适当的散热措施,确保在高温环境下也能稳定运行。

    兼容性和支持


    该产品兼容广泛的输入电压范围,并且与其他兼容的电气设备及标准接口相兼容。制造商提供了长达3年的质保期,确保了产品的长期可靠性和稳定性。此外,还提供详尽的技术文档和支持服务,帮助客户进行有效集成和故障排除。

    常见问题与解决方案


    1. 问题:设备在启动时出现不稳定现象。
    解决方案:检查输入电压是否符合要求,并确认所有连接正确无误。

    2. 问题:输出电压波动较大。
    解决方案:根据应用需求调整输出电压的范围,并确保使用正确的补偿电阻。
    3. 问题:设备在高负载下过热。
    解决方案:增加散热措施,如使用外部散热片或增强空气流通。

    总结和推荐


    综上所述,QSB系列 在高功率密度、效率及广泛适用性方面表现优异。其高效率、坚固耐用的设计以及出色的热管理和远程控制功能使其成为多种高功率电子应用的理想选择。基于其优异的技术特性和广泛的适用范围,强烈推荐使用本系列产品。
    如果您有任何疑问或需要进一步的技术支持,请随时联系我们的技术支持团队。

QSB60024S12参数

参数
类型 -
输入电压最小值 18V
特性 Remote On/Off,OCP,OTP,OVP,SCP
散热方式 -
输出电压 12V
转换效率 89%
输出总功率 700W
输出电压组数 1
输出方式 -
输出电流最大值 50A
最大容性负载 -
开关频率 -
输入电压最大值 36V
长*宽*高 116.8mm(长度)*61mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB60024S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB60024S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB60024S12 QSB60024S12数据手册

QSB60024S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 262.4167 ¥ 2196.4275
5+ $ 254.5436 ¥ 2130.5298
10+ $ 246.6718 ¥ 2064.6429
25+ $ 238.8051 ¥ 1998.7989
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2196.42
