JWE0848S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWE08系列, 18 → 75 V 直流输入, 12V 直流输出, 8W
供应商型号: 209-JWE0848S12
供应商: Mouser
标准整包数: 1

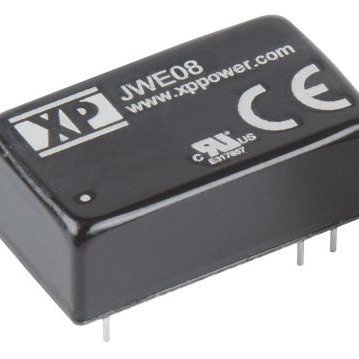

XP POWER AC-DC模块 JWE0848S12

JWE0848S12概述

    JWE08系列DC-DC转换器技术手册解析

    产品简介


    JWE08系列DC-DC转换器是适用于多种应用的电源管理模块,采用超宽输入范围设计,能提供单输出和双输出两种模式。其典型应用领域包括工业自动化、信息技术设备(ITE)以及各类消费电子产品。该转换器具有高效率和高功率密度的特点,适用于各种严苛的环境条件。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 9-36V 或 18-75V |
    | 输出电压 | 3.3V 至 30V |
    | 输出电流 | 单输出最高可达1600mA |
    | 效率 | 最高达86% |
    | 封装类型 | DIP16 |
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40°C至+105°C |
    | 存储温度范围 | -50°C至+125°C |
    | 电磁兼容性 | 符合EN55032标准 |
    | 安全认证 | CB报告、UL/cUL60950-1 |

    产品特点和优势


    JWE08系列DC-DC转换器的独特之处在于其超宽输入电压范围和高功率密度。产品具备高效率,可以达到86%,并且能够在-40°C至+105°C的极端温度范围内正常工作。此外,它通过了ITE安全认证,并且具备1500VDC的隔离电压,确保在高压环境下也能安全运行。

    应用案例和使用建议


    JWE08系列转换器广泛应用于工业自动化设备、医疗设备、通信系统和各种电子产品中。对于需要高效率、宽输入电压范围的应用,例如物联网设备、自动售货机和监控系统,这些转换器都是理想选择。建议在使用时,根据具体应用需求选择合适的型号,并确保外部电容器(如CHEMI-CON KY 330µF/100V)正确连接以满足电磁兼容性要求。

    兼容性和支持


    JWE08系列转换器与多种工业标准设备兼容,可以方便地集成到现有系统中。厂商提供三年质保服务,并在技术支持方面给予用户全面的支持。如果您遇到任何技术问题,可以通过官方网站或直接联系技术支持部门获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定,并确认负载变化是否在允许范围内。 |
    | 转换器过热 | 确认散热措施是否有效,检查是否超过最大负载。 |
    | 故障指示灯亮起 | 参考手册故障诊断章节,确认具体原因并进行相应处理。 |

    总结和推荐


    JWE08系列DC-DC转换器以其高效、可靠和灵活的设计,在多个应用领域表现出色。其广泛的输入电压范围和高效的输出使其成为电源管理的理想选择。推荐在需要高可靠性、宽输入范围和良好电磁兼容性的应用场景中使用此产品。
    综上所述,JWE08系列DC-DC转换器是一款值得信赖的产品,尤其适用于对电源质量和环境适应性要求较高的场合。希望本文能为您提供有价值的信息,帮助您更好地了解和使用该产品。

JWE0848S12参数

参数
特性 OCP,SCP
转换效率 85%
输入电压最小值 48V(DC)
输出电压组数 1
输出电压 12V
开关频率 -
输出电流最大值 665mA
最大容性负载 -
输入电压最大值 75V
输出方式 DC-DC
类型 -
散热方式 -
输出总功率 -
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWE0848S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWE0848S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWE0848S12 JWE0848S12数据手册

JWE0848S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
