JCD0605D03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP 909mA 3.3V 2 9V 通孔安装
供应商型号: 2065303
供应商: 海外现货
标准整包数: 1

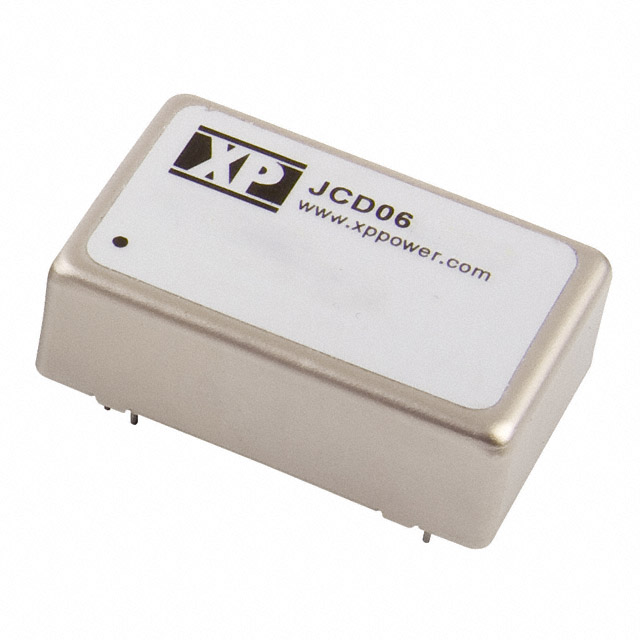

XP POWER AC-DC模块 JCD0605D03

JCD0605D03概述


    产品简介


    JCD系列是业界标准封装的小型直流-直流转换器(DC/DC Converter),适用于各种输入电压范围。这些转换器的主要功能是将一种电压水平转换为另一种,广泛应用于通信设备、工业自动化系统、医疗设备以及任何需要电源转换的应用领域。

    技术参数


    输入参数
    - 输入电压范围:5 V (4.5-9 VDC),12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-72 VDC)
    - 输入电流:具体数值详见机械细节表格
    - 输入纹波电流:35 mA rms
    - 输入滤波器:π网络
    - 输入浪涌电压:5 V模型 15 VDC,12 V模型 24 VDC,24 V模型 40 VDC,48 V模型 80 VDC
    输出参数
    - 输出电压:见机械细节表格
    - 设定精度:±1% (±2% JCD0412/24/48S3V3 & D03型号)
    - 电压平衡度:±1% (±2% D03型号)
    - 最小负载要求:无要求
    - 线性调节率:±0.5%
    - 负载调节率:±0.5% 单一输出,±1.5% JCD0412/24/48S3V3 & D03型号
    - 交叉调节率:±5%
    - 纹波与噪声:60 mV pk-pk (20 MHz带宽)
    - 启动延迟时间:5 V输入模型 20 ms,12/24/48 V输入模型 500 ms
    - 瞬态响应:最大偏差3%,恢复到1%内需250 μs (5% & 300 μs JCD0412/24/48S3V3 & D03型号)
    - 温度系数:0.02%/°C
    - 过载保护:150%满载保护仅适用于5 V输入型号
    - 短路保护:无限期保护,自动恢复
    隔离参数
    - 隔离电压:1600 VDC 输入到输出
    - 高隔离版本:3500 VDC 输入到输出(可选)
    效率
    - 见机械细节表格

    产品特点和优势


    JCD系列提供了广泛的工作电压范围,确保在多种应用中的灵活性。其高效能、短路保护和长期保修(3年)是显著的优势。此外,JCD系列在各种负载和温度条件下的稳定性和可靠性,使其成为高要求应用场景的理想选择。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于基站的电源转换。
    - 工业自动化:机器人和自动化生产线的动力供应。
    - 医疗设备:用于各类医疗仪器的稳压电源。
    使用建议:
    - 在选择JCD系列时,建议根据实际应用场景选择合适的输入电压和输出电流。例如,在高功耗应用场景中,可以选择更高的输入电压型号以提高效率。
    - 使用过程中要注意散热,特别是高温环境下要确保良好的通风条件,避免过热导致的性能下降。

    兼容性和支持


    JCD系列与各种标准接口兼容,易于集成到现有系统中。厂商提供全面的技术支持和三年保修服务,确保用户能够获得最佳的使用体验和持续的支持。

    常见问题与解决方案


    Q1: 如何正确连接输入电压?
    A1: 确保按照手册中的电气连接图正确连接输入电压。务必检查正负极不要接反。
    Q2: 如何处理输出电压不稳定的情况?
    A2: 检查负载是否超出额定值,如果负载正常则尝试更换电容或调整负载平衡。
    Q3: 如何应对启动延迟问题?
    A3: 确认输入电压是否符合规格,确保外部输入电容(220 µF/100 VDC)连接正确并满足要求。

    总结和推荐


    JCD系列是一款高性能、高可靠性的直流-直流转换器,具有广泛的输入电压范围、高效的能源利用以及全面的保护措施。其出色的稳定性和耐用性使得它在各种应用环境中表现出色。因此,强烈推荐JCD系列作为高要求电源转换需求的首选产品。

JCD0605D03参数

参数
特性 OCP,OVP,SCP
最大容性负载 -
输出电压 3.3V
输出总功率 -
开关频率 -
输出电流最大值 909mA
类型 -
转换效率 -
输出电压组数 2
输入电压最小值 -
输入电压最大值 9V
散热方式 -
输出方式 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0605D03厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0605D03数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0605D03 JCD0605D03数据手册

JCD0605D03封装设计

查看详情并下载
Symbol
Footprint
3D Model
