ECE40US24-SD

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Universal Input 40W 1.67A 24V 1 85V~264V(AC) Fixed DIN导轨安装
供应商型号: 1860881
供应商: 海外现货
标准整包数: 1

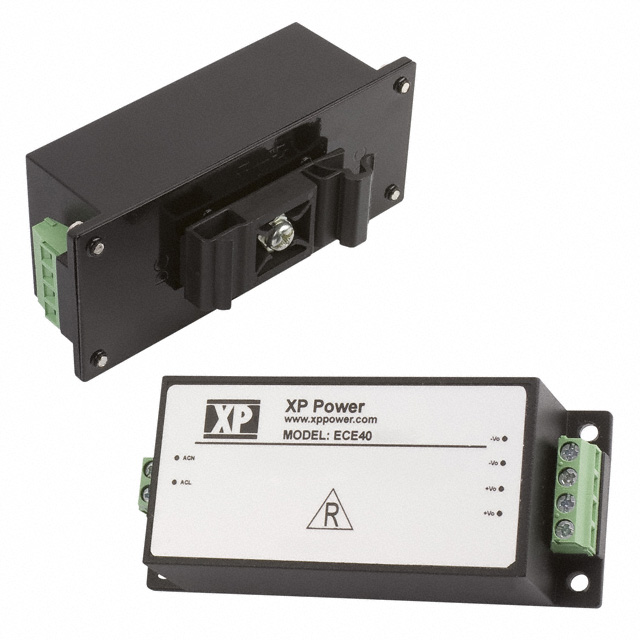

XP POWER AC-DC模块 ECE40US24-SD

ECE40US24-SD概述

    ECE系列电源模块技术手册

    1. 产品简介


    ECE系列是一款专为紧凑型应用设计的电源模块,适用于工业控制、通信系统、医疗设备等多种场合。该系列产品提供20瓦和40瓦两种输出功率选项,支持从3.3V到48V的各种输出电压。此外,ECE系列具有封装紧凑、负载能力强等特点,可满足不同场景下的电源需求。

    2. 技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 85-264 VAC(120-370 VDC) |
    | 输入频率 | 47-63 Hz |
    | 输入电流(230VAC) | ECE20:0.3 A rms,ECE40:0.5 A rms |
    | 启动电流(冷启动) | 20 A@115 VAC,40 A@230 VAC |
    | 功率因数 | 符合EN61000-3-2标准,Class A |
    | 空载输入功率 | <0.3 W |
    | 输出电压 | 见表格 |
    | 初始设置精度 | ±1% |
    | 最小负载 | 无最小负载要求 |
    | 启动延迟时间 | ≤2秒 |
    | 持续工作时间 | ≥8ms @全负载, 115 VAC |
    | 线性调节 | ±0.5% |
    | 负载调节 | ±1%,对于ECE40US03/05-S型号±2% |
    | 暂态响应 | ±4%最大偏差,恢复至1%内≤500μs,25%负载变化 |
    | 噪声和纹波 | 3.3-5V版本:60mV pk-pk,其他模型:1% pk-pk (20 MHz带宽) |
    | 过压保护 | 115-140% Vnom,195-216% Vnom |
    | 过载保护 | 110-180% |
    | 短路保护 | 重启模式 |

    3. 产品特点和优势


    - 超紧凑设计:尺寸小,占用空间少,非常适合空间有限的应用场合。
    - 单输出:提供从3.3V到48V的多种输出电压,适合不同设备的需求。
    - 封装方式多样:可以采用PCB安装或机壳安装,满足不同的安装需求。
    - 高效率:最高可达86%的转换效率,能有效降低功耗和热量产生。
    - 峰值负载能力:具备出色的峰值负载处理能力,可以应对瞬时的大电流需求。
    - 长保修期:提供三年的质保服务,增强了用户的信任感。

    4. 应用案例和使用建议


    ECE系列电源模块广泛应用于工业自动化设备、通信系统、医疗设备等领域。例如,在工业自动化设备中,它可以为传感器、执行器等设备供电;在通信系统中,它可以为路由器、交换机等设备提供稳定的电力供应。
    使用建议:
    - 在选择具体型号时,根据实际负载情况选择合适的输出功率。
    - 注意启动电流较大的情况下,应选用适当的电路设计以防止过流现象。
    - 鉴于其高效率特性,可在发热严重区域采取散热措施,延长使用寿命。

    5. 兼容性和支持


    ECE系列电源模块支持多种安装方式(PCB和机壳安装),并且与其他电子设备具有良好的兼容性。制造商提供了详细的文档和技术支持,确保用户能够顺利使用产品并解决可能出现的问题。

    6. 常见问题与解决方案


    1. 问题:空载时电源有异常声音?
    - 解决方案:检查是否有短路或过载现象,确保所有连接正确无误。
    2. 问题:启动时间过长?
    - 解决方案:检查输入电压是否稳定,避免过低或过高导致启动延迟。
    3. 问题:输出电压不稳定?
    - 解决方案:确认负载条件,并确保符合产品的负载范围要求。

    7. 总结和推荐


    ECE系列电源模块凭借其高效率、强大的峰值负载能力和紧凑的设计,成为市场上一款极具竞争力的产品。无论是工业自动化、通信系统还是医疗设备,都能找到合适的应用场景。因此,强烈推荐使用这款高效可靠的电源模块。

ECE40US24-SD参数

参数
特性 Universal Input
输出电压组数 1
输出总功率 40W
转换效率 -
输入电压最大值 -
类型 -
输出电流最大值 1.67A
开关频率 -
输出电压 24V
输入电压最小值 85V~264V(AC)
最大容性负载 -
散热方式 -
输出方式 Fixed
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

ECE40US24-SD厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECE40US24-SD数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECE40US24-SD ECE40US24-SD数据手册

ECE40US24-SD封装设计

查看详情并下载
Symbol
Footprint
3D Model
