首页  >  产品百科  >  JCK2024D15

JCK2024D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 18 → 36 V 直流输入, ±15V 直流输出, 20W
供应商型号: JCK2024D15-ND
供应商: Digi-Key
标准整包数: 1

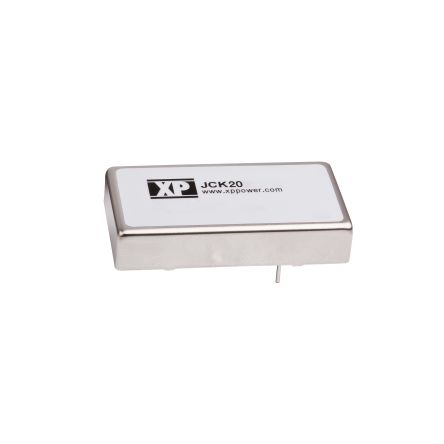

XP POWER AC-DC模块 JCK2024D15

JCK2024D15概述

    DC-DC Converter 技术手册

    1. 产品简介


    DC-DC Converter 是一款高性能电源转换器,适用于广泛的应用领域。其主要功能是将输入电压转换为稳定的输出电压,以满足不同设备的需求。本产品广泛应用于工业自动化、通信系统、医疗设备、军事及航空航天等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-75 VDC) |
    | 输入电流 | 见表 |
    | 短路保护 | 复位与重启(hiccup模式),自动恢复 |
    | 工作温度范围 | -40 °C 到 +100 °C |
    | 效率 | 高达 93% |
    | 隔离电压 | 1600 VDC 输入到输出 |
    | 过压保护 | 见表 |
    | 过载保护 | 超过满负载的140% |
    | 开机延迟时间 | <20 ms |
    | 开机上升时间 | <5 ms |
    | 输出纹波噪声 | 75 mV pk-pk |
    | 瞬态响应 | ±3%最大偏差,250μs内恢复到1%范围内 |

    3. 产品特点和优势


    - 宽输入电压范围:能够处理 2:1 的输入电压范围,适用于多种不同的输入条件。
    - 高效率:最高可达 93%,能够有效降低能量损耗,提高系统整体效能。
    - 强大隔离能力:提供高达 1600 VDC 的隔离电压,确保安全运行。
    - 远程控制功能:具备远程开关控制功能,便于系统管理和调试。
    - 高稳定性:具有优异的线性调节和负载调节性能,确保输出电压稳定可靠。
    - 广泛应用:适用于各种苛刻的工作环境,包括低温和高温条件。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,用于将工厂电网电压转换为适合传感器和其他设备的稳定电压。
    - 在通信系统中,作为备用电源,保证系统在主电源故障时的连续运行。
    使用建议:
    - 在进行设计和安装时,考虑适当的散热措施,尤其是在高功率应用中。
    - 根据具体需求选择合适的输出电压和电流型号,以达到最佳性能。

    5. 兼容性和支持


    兼容性:
    - 该产品与多种主流电子元器件兼容,可轻松集成到现有系统中。
    - 厂商提供详细的技术文档和支持服务,方便客户快速解决问题。
    支持:
    - 保修期长达三年,提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    常见问题:
    1. 产品启动延迟时间较长。
    2. 输出电压不稳定。
    解决方案:
    1. 检查输入电源和接线是否正确连接,确保输入电压在额定范围内。
    2. 使用外部滤波电容(如10kΩ电阻)调整输出电压,确保电压稳定。

    7. 总结和推荐


    总体而言,这款 DC-DC Converter 不仅在技术上表现卓越,在性价比方面也具有明显的优势。其广泛的应用范围和强大的兼容性使其成为许多工业和通信系统的理想选择。如果您正在寻找一款高性能且可靠的电源转换器,这款产品无疑是您的不二之选。

JCK2024D15参数

参数
输出电压 15V
输入电压最小值 18V
输出电流最大值 665mA,665mA
输出方式 -
转换效率 90%
散热方式 -
输出电压组数 2
开关频率 -
最大容性负载 -
输出总功率 20W
输入电压最大值 36V
特性 Remote On/Off,OCP,OVP,SCP,UVLO
类型 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK2024D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK2024D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK2024D15 JCK2024D15数据手册

JCK2024D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 45.188 ¥ 374.4956
5+ $ 43.836 ¥ 363.2909
10+ $ 42.4736 ¥ 352
25+ $ 40.6748 ¥ 337.0925
100+ $ 37.9601 ¥ 314.5944
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 374.49
直接购买
加入购物车
