IAS0105D09

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IAS01系列, 4.50 → 5.50 V dc输入, ±9V 直流输出, 1W
供应商型号: 3281064
供应商: element14
标准整包数: 1

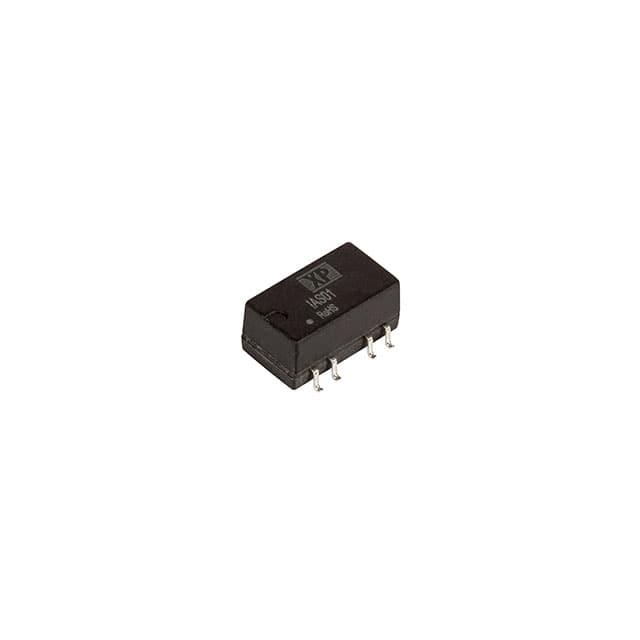

XP POWER DC-DC模块 IAS0105D09

IAS0105D09概述

    IAS01 Series DC-DC Converter

    1. 产品简介


    IAS01系列是XP Power公司推出的一款高效紧凑型直流-直流转换器,专为分布式电源架构设计,适用于模拟、数字、数据及继电器电路中的电压隔离需求。此系列产品采用表面贴装(SMD)DIP10封装,具备±10%输入电压范围,且拥有1.5kVDC标准隔离,可选3kVDC高隔离版本。

    2. 技术参数


    - 基本参数
    - 输入电压范围:4.50V~5.50V
    - 输出电压:±5V至±24VDC
    - 额定功率:1W
    - 工作温度范围:-40°C 至 +105°C
    - 封装尺寸:0.600 x 0.335 x 0.285英寸(15.24 x 8.50 x 7.25毫米)
    - 性能参数
    - 效率:最大可达85%
    - 最大输出电流:±21mA至±100mA
    - 短路保护:连续保护,自动恢复
    - 温度系数:±0.2%/°C(全负载)
    - 隔离电阻:≥10^9Ω
    - 隔离电容:≤20pF
    - 功率密度:20Win³
    - 电气特性
    - 输入反射纹波:15mA峰值
    - 开关频率:270kHz
    - 输入浪涌:-0.7V至9VDC(最大值)

    3. 产品特点和优势


    IAS01系列DC-DC转换器具备诸多独特功能,使其在众多应用中脱颖而出:
    - 高效率:最高可达85%,适合对能效要求较高的场合。
    - 高隔离性:标准隔离1.5kVDC,可选3kVDC高隔离版本。
    - 宽温范围:工作温度覆盖从-40°C到+105°C,广泛适应各种恶劣环境。
    - 短路保护:具备连续短路保护功能,可实现自动恢复。
    - 行业标准引脚布局:符合行业标准,易于集成。

    4. 应用案例和使用建议


    IAS01系列DC-DC转换器广泛应用于各类工业控制、通信设备和医疗仪器中。例如,在电源管理系统中,它可以用于隔离不同电压等级的电源轨。为了确保最佳性能,建议遵循如下使用建议:
    - 输入电容:在输入端接入适当的滤波电容,以降低输入纹波。
    - 散热:若环境温度较高,应采取适当的散热措施,避免过热。
    - 负载管理:在满载条件下,考虑到温度上升可能影响效率,适当减少负载,特别是在高温环境下。

    5. 兼容性和支持


    IAS01系列DC-DC转换器兼容大多数标准电路板设计,可以方便地安装在现有系统中。XP Power公司提供全面的技术支持,包括详细的用户手册、应用指南以及在线技术支持。此外,该产品享有3年的质保期,充分保障用户的权益。

    6. 常见问题与解决方案


    根据手册内容,以下是一些常见的问题及其解决方案:
    - 问题:转换器在启动时输出不稳定
    - 解决方案:检查输入电压是否在规定范围内,确认外部电容是否正确连接并达到额定容量。
    - 问题:温度过高导致输出异常
    - 解决方案:增加散热片或风扇辅助散热,降低环境温度或减小负载。

    7. 总结和推荐


    综上所述,IAS01系列DC-DC转换器凭借其高效率、高隔离性和宽工作温度范围等优点,成为一款理想的电源解决方案。其广泛的适用性和良好的市场表现,使得它在工业控制和通信等领域具有强大的市场竞争力。强烈推荐在需要高效、可靠电源解决方案的应用中使用此产品。

IAS0105D09参数

参数
转换效率 -
最大容性负载 -
输出方式 -
开关频率 -
输入电压最大值 5.5V
输出电压组数 2
输出电流最大值 56mA,56mA
输入电压最小值 5V(DC)
输出总功率 -
特性 -
类型 -
散热方式 -
输出电压 9V
长*宽*高 15.24mm(长度)*8.5mm(宽度)
通用封装 DIP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

IAS0105D09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IAS0105D09数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IAS0105D09 IAS0105D09数据手册

IAS0105D09封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4513 ¥ 37.2572
8+ $ 4.3397 ¥ 36.3237
16+ $ 4.2731 ¥ 35.7657
库存: 17
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 37.25
