IEU0212S15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IEU02系列, 9 → 18 V 直流输入, 15V 直流输出, 2W
供应商型号: 1470-3593-ND
供应商: Digi-Key
标准整包数: 1

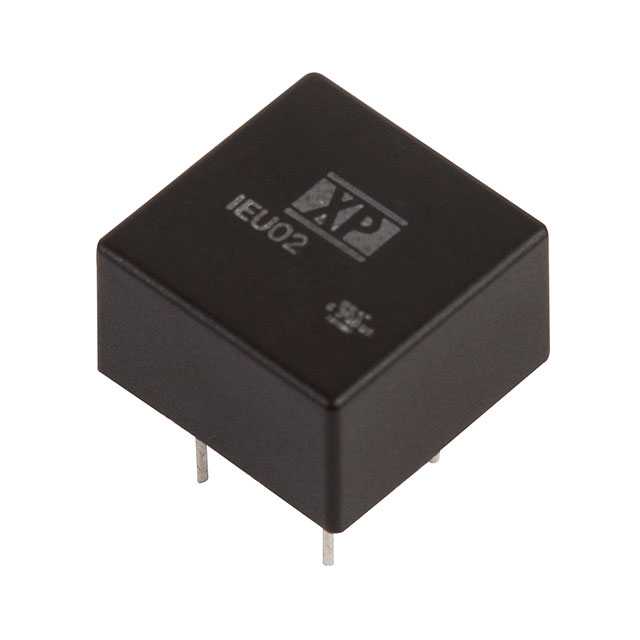

XP POWER DC-DC模块 IEU0212S15

IEU0212S15概述

    IEU02 系列 DC-DC 转换器技术手册

    1. 产品简介


    IEU02 系列是 XP Power 公司生产的一款高效、紧凑型 DC-DC 转换器。该系列产品支持单输出和双输出配置,拥有宽输入电压范围(2:1 输入范围),适用于多种电力系统及设备。其主要功能包括电压调节、隔离保护、过载保护和短路保护,确保在各种恶劣环境下的稳定运行。IEU02 系列广泛应用于信息技术设备、工业控制系统、通信设备以及其他需要高可靠性电源解决方案的领域。

    2. 技术参数


    | 参数 | 规格 |

    | 输出电压 | 3.3V 至 30VDC |
    | 初始设置精度 | ±1.5% (满负载时) |
    | 负载调整率 | ±1.0% (从空载到满负载) |
    | 线路调整率 | ±0.2% (从最小输入到最大输入,满负载时) |
    | 温度系数 | 0.02%/℃ |
    | 输入电压范围 | 4.5V 至 75VDC |
    | 隔离电压 | 输入到输出:1500/1800VDC(60s/1s) |
    | 效率 | 最高可达 87% |
    | 最大电容负载 | 每个输出为 100μF |
    | 工作温度 | -40°C 至 +95°C |
    | 存储温度 | -50°C 至 +125°C |
    | 开关频率 | 100kHz |

    3. 产品特点和优势


    - 宽输入电压范围:2:1 输入范围设计,使得该转换器能够适应多种不同的输入电压,提高了其在不同应用场景中的灵活性。
    - 高隔离度:1500VDC 的输入到输出隔离电压,保障了信号传输过程中的电气隔离,避免潜在的电磁干扰。
    - 高效率:最高可达 87% 的转换效率,有效降低功耗和发热,延长设备使用寿命。
    - 高可靠性:具有过载保护和短路保护功能,确保在极端条件下仍能安全运行。
    - 小巧轻便:采用 DIP8 封装,体积小巧,便于安装和布局。

    4. 应用案例和使用建议


    - 应用案例:IEU02 系列转换器被广泛用于服务器、交换机、路由器等信息技术设备,以及工业自动化系统、通信基站等应用场景。
    - 使用建议:在使用过程中,应注意以下几点以优化性能:
    - 确保输入电压符合产品规格。
    - 在连接外部电容时,建议使用 CHEMI-CON KY 220µF/100V。
    - 使用 0.47µF 陶瓷电容器测量纹波噪声。
    - 建议使用自然对流散热方式,确保良好的热稳定性。

    5. 兼容性和支持


    - 兼容性:IEU02 系列转换器与各类标准电源接口兼容,方便集成到现有系统中。
    - 支持:XP Power 提供详尽的技术文档和客户支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规格范围内,确保接地良好。 |
    | 过载保护触发 | 减小负载电流,确保不超过额定值。 |
    | 短路保护触发 | 检查电路是否存在短路现象,及时排除故障。 |
    | 纹波噪声过高 | 更换高性能滤波电容,提高抗干扰能力。 |

    7. 总结和推荐


    IEU02 系列 DC-DC 转换器凭借其出色的性能和广泛应用前景,成为市场上备受关注的产品之一。其高效率、高可靠性和宽输入电压范围等特点使其适用于多种严苛环境的应用场景。综上所述,我们强烈推荐使用该产品,尤其是在对电源要求较高的场合。

IEU0212S15参数

参数
类型 -
输入电压最小值 9V
输出方式 -
最大容性负载 -
输出电压 15V
特性 OCP,SCP
转换效率 87%
开关频率 -
输入电压最大值 18V
输出电流最大值 134mA
输出总功率 2W
输出电压组数 1
散热方式 -
长*宽*高 14mm(长度)*14mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IEU0212S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IEU0212S15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IEU0212S15 IEU0212S15数据手册

IEU0212S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.6216 ¥ 182.7025
5+ $ 20.1968 ¥ 167.381
25+ $ 18.7408 ¥ 155.3144
100+ $ 17.4929 ¥ 144.9724
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 182.7
