QSB20048S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB200系列, 18 → 75 V 直流输入, 12V 直流输出, 200W
供应商型号: 1470-4152-ND
供应商: Digi-Key
标准整包数: 1

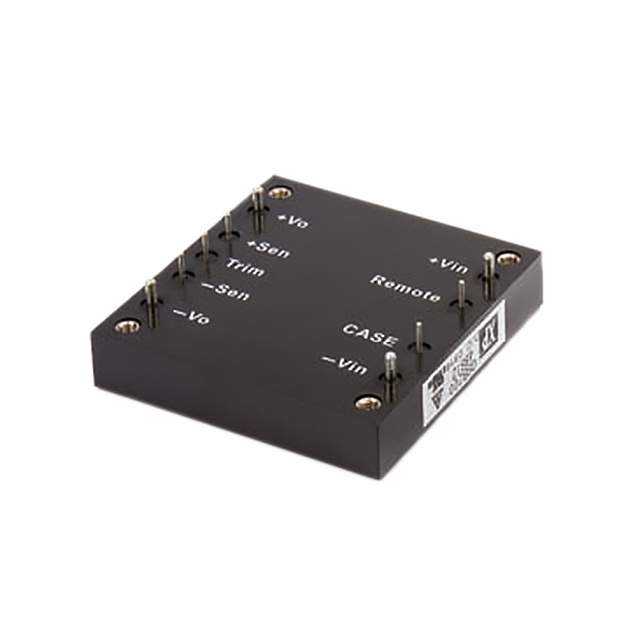

XP POWER DC-DC模块 QSB20048S12

QSB20048S12概述

    QSB 系列电源模块技术手册

    产品简介


    QSB系列是高功率密度的开关电源模块,广泛应用于工业控制、通信设备、医疗设备以及其他需要稳定电源供应的应用场合。这些模块通过行业标准封装提供广泛的输入电压范围和多种输出电压选项,确保它们可以无缝集成到现有系统中。

    技术参数


    - 输入范围:24 V或48 V(根据具体型号)
    - 输出电压:3.3 V, 5.0 V, 12.0 V, 15.0 V, 24.0 V, 28.0 V, 48.0 V(可选)
    - 最大输出电流:QSB75/100:最高70 A;QSB150/200:最高70 A;QSB350:最高70 A
    - 效率:高达92.5%
    - 隔离电压:1500 VDC(输入至输出、输入至外壳、输出至外壳)
    - 操作温度范围:-40 °C 至 +100 °C
    - 输入保护:输入滤波网络,过压保护(115%-140%),欠压锁定,浪涌电流限制
    - 远程启停:支持逻辑兼容的远程启停功能
    - 保修期:3年
    - 尺寸:具体见机械细节部分
    - 重量:约66克至114克不等

    产品特点和优势


    QSB系列模块的最大优势在于其高功率密度设计,能够在紧凑的空间内提供强大的电力输出。此外,其广泛的输入电压范围和高效率使得它适用于各种严苛的应用环境。其内置的过压、欠压保护机制以及快速瞬态响应能力使其能够适应各种突发负载变化,保障系统的稳定运行。高可靠性(MTBF)和三年质保也显示了制造商对产品质量的信心。

    应用案例和使用建议


    QSB系列广泛应用于工业自动化控制系统中,如数控机床、机器人手臂、工业传感器等设备的供电。对于需要高压直流电的应用,如电池充电站、电信基站等,QSB350是理想的选择。在使用时,确保电源模块的散热良好,并根据实际负载调整输入电压以获得最佳效率。如果需要更详细的电压调整,请参考输出电压修调节指南。

    兼容性和支持


    QSB系列模块具有良好的电气兼容性,可以与其他标准电子元件无缝集成。制造商提供了详尽的技术支持文档和在线资源,帮助客户顺利安装和调试产品。同时,提供全面的售后维护服务,以应对任何可能的技术问题。

    常见问题与解决方案


    1. 问题:无法启动电源模块。
    - 解决方案:检查输入电压是否符合要求,确认远程启停线路正确连接。

    2. 问题:输出电压不稳定。
    - 解决方案:检查负载变化情况,必要时添加外部电容保持稳定性。

    3. 问题:过热保护触发。
    - 解决方案:改善散热条件,检查并清理散热路径中的障碍物。

    总结和推荐


    总体而言,QSB系列电源模块以其高效、可靠的设计在同类产品中脱颖而出。它的广泛应用范围、高度的自定义能力和长期的使用寿命使其成为众多应用的理想选择。我们强烈推荐考虑使用QSB系列电源模块来提升您的电子系统性能和稳定性。

QSB20048S12参数

参数
输出电压组数 1
最大容性负载 -
输出方式 DC-DC
散热方式 -
类型 -
特性 Remote On/Off,OCP,OTP,OVP,SCP
输出总功率 -
输入电压最大值 75V
输入电压最小值 48V(DC)
输出电压 12V
输出电流最大值 16.7A
转换效率 88%
开关频率 -
长*宽*高 61mm(长度)*57.9mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB20048S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB20048S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB20048S12 QSB20048S12数据手册

QSB20048S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 189.3528 ¥ 1584.6462
5+ $ 183.6765 ¥ 1537.1425
10+ $ 177.996 ¥ 1489.604
25+ $ 170.4148 ¥ 1426.159
100+ $ 159.0584 ¥ 1331.1203
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1584.64
