JCA0624D02

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 18 → 36 V 直流输入, ±12V 直流输出, 6W
供应商型号: 1228028
供应商: 海外现货
标准整包数: 1

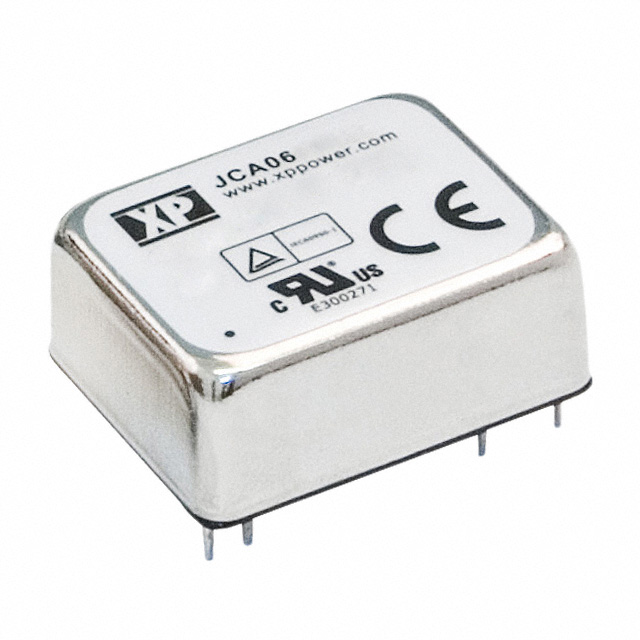

XP POWER AC-DC模块 JCA0624D02

JCA0624D02概述

    JCA系列电源模块技术手册

    1. 产品简介


    JCA系列是一款高效的直流到直流转换器(DC-DC转换器),适用于各种工业和商业应用。该产品提供了4W和6W两种功率选择,可以为多种负载提供稳定的电压输出。由于其紧凑的设计和行业标准的引脚布局,JCA系列非常适合空间受限的应用场合。此外,它还具备宽输入电压范围、良好的温度适应性和高可靠性,适用于严苛的工作环境。

    2. 技术参数


    - 输入电压范围:
    - 5V:4.5-9.0 VDC
    - 12V:9-18 VDC
    - 24V:18-36 VDC
    - 48V:36-75 VDC
    - 输出电压: 参见具体型号表格
    - 效率: 见具体型号表格
    - 启动延迟: 最大200ms
    - 启动上升时间: 典型3.5ms
    - 最小负载要求: 无要求
    - 隔离度: 输入到输出 1500 VDC,输入到外壳 500 VDC,输出到外壳 500 VDC
    - 过电流保护: 典型值为150%,进入休眠模式后自动重启
    - 短路保护: 连续运行并自动恢复
    - 过电压保护: 典型值为150%,复位输入后重新启动
    - 温度系数: ±0.05%/°C
    - 工作温度: -40°C至+100°C
    - 存储温度: -55°C至+125°C
    - 冷却方式: 自然对流冷却
    - 工作湿度: 最高达95%,非凝结状态

    3. 产品特点和优势


    JCA系列电源模块具备多个独特的功能和优势:
    - 紧凑设计: 尺寸仅为1.0” x 0.8”,适合安装在狭小空间内。
    - 高效率: 多种型号的效率高达85%,有效降低能耗。
    - 宽输入电压范围: 支持从5V到48V的不同输入电压,确保灵活性。
    - 高可靠性: 工业认证(UL、TUV)和三年质保,确保长时间稳定运行。
    - 温度适应性强: 能够在极端环境下正常工作,输出功率从+75°C线性降额至+100°C。

    4. 应用案例和使用建议


    JCA系列电源模块广泛应用于工业自动化、通信设备、医疗设备、测试测量仪器等多个领域。例如,在工业控制系统中,它可以为传感器、执行器等设备供电,确保系统的可靠运行。使用时应注意:
    - 连接稳定性: 确保所有连接插针紧固,防止松动导致接触不良。
    - 散热管理: 在高温环境下,适当增加散热片以保证良好的散热效果。
    - 负载调整: 按照输出电流需求选择合适的电容容量,以保证稳定输出。

    5. 兼容性和支持


    JCA系列电源模块具备广泛的兼容性,可与多种其他电子元器件和设备配套使用。制造商提供详尽的技术文档和支持服务,包括产品安装指南、维护手册和技术咨询服务,帮助用户更好地利用该产品。

    6. 常见问题与解决方案


    - 问题: 输出电压不稳定
    - 解决方案: 检查输入电压是否在规定范围内,确认负载是否正确连接。
    - 问题: 电源模块无法启动
    - 解决方案: 检查接线是否正确,查看是否有输入电压。
    - 问题: 输出电流异常
    - 解决方案: 测量负载阻抗,确认是否符合产品规格书中的要求。

    7. 总结和推荐


    综上所述,JCA系列电源模块以其紧凑设计、高效率、宽输入电压范围和强大的温度适应性等特点,成为许多应用场景的理想选择。它不仅具备出色的性能,还能为用户提供长期可靠的保障。我们强烈推荐这一产品,特别是在需要高效、稳定电力供应的场合。

JCA0624D02参数

参数
散热方式 -
开关频率 -
输出方式 -
类型 -
特性 OCP,OVP,SCP,UVLO
输出电压组数 2
转换效率 84%
输出总功率 6W
输入电压最大值 36V
输入电压最小值 18V
最大容性负载 -
输出电压 12V
输出电流最大值 250mA,250mA
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0624D02厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0624D02数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0624D02 JCA0624D02数据手册

JCA0624D02封装设计

查看详情并下载
Symbol
Footprint
3D Model
