IU1209SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IU系列, 9 → 18 V 直流输入, 9V 直流输出, 2W
供应商型号: 1435417
供应商: 海外现货
标准整包数: 1

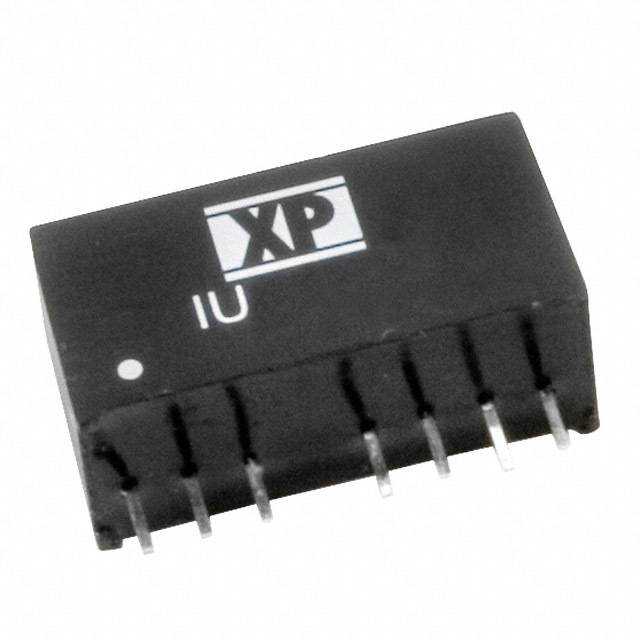

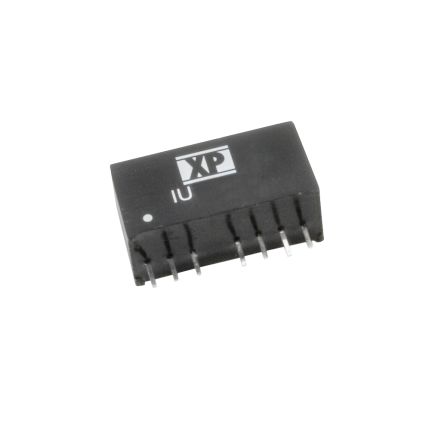

XP POWER DC-DC模块 IU1209SA

IU1209SA概述


    产品简介


    IU系列电源模块是一款高度集成的直流-直流转换器,专为工业、通信和消费电子应用设计。该系列产品提供单路输出和双路输出两种型号,具备宽输入电压范围、高隔离电压和短路保护等功能。凭借其高效能和广泛的适用性,IU系列成为各种电子系统不可或缺的电源解决方案。

    技术参数


    - 输入电压范围: 4.5-72V
    - 输入反射电流: 最大35 mA pk-pk(通过12 µH电感)
    - 输入滤波器: 电容
    - 输出电压: 见表格
    - 最小负载: 无(适用于单路输出)
    - 线性调整率: ±0.5%
    - 负载调整率: ±1%(25%-100%负载变化)
    - 设定精度: ±2%
    - 纹波与噪声: 80 mV pk-pk(20 MHz带宽)
    - 短路保护: 持续自动恢复
    - 最大容性负载: 见表格
    - 效率: 见表格
    - 隔离电压: 1000 VDC(可选3000 VDC)
    - 隔离电阻: 10^9 Ω
    - 隔离电容: 60 pF
    - 开关频率: 100-650 kHz
    - 平均无故障时间 (MTBF): >1.61百万小时(符合MIL-HDBK-217F标准)

    产品特点和优势


    IU系列电源模块以其高可靠性、稳定性和灵活的输出电压选项而著称。其宽输入电压范围和内置隔离设计使得这些模块能够广泛应用于多种不同的工业环境。此外,持续短路保护和自动恢复功能确保了即使在极端条件下也能保持稳定运行,延长了系统的使用寿命。高效能和紧凑的设计使其成为小型化和高性能电子设备的理想选择。

    应用案例和使用建议


    - 工业自动化设备: 在复杂的工业控制系统中,稳定的电源是必不可少的。IU系列电源模块可以作为关键部件提供可靠的电力供应,同时其高隔离电压能够有效防止电磁干扰。
    - 通信设备: 在通信基础设施中,如路由器和交换机,IU系列电源模块的高效率和低纹波与噪声水平有助于提升设备的整体性能和稳定性。
    - 消费电子产品: 对于需要小巧轻便但又必须保持高性能的消费电子产品,IU系列电源模块的紧凑设计和高集成度是理想的选择。
    使用建议:
    - 在接入输出端前,应确保电源模块的输出电压和负载匹配正确。
    - 考虑到纹波与噪声的要求,输出端应至少连接一个100 µF的电容。
    - 长期闲置时,应确保电源模块连接一个最小负载以维持稳定运行。

    兼容性和支持


    IU系列电源模块采用SIP和DIP封装,具有出色的兼容性,可以方便地安装在现有的电路板上。制造商提供了全面的技术支持和售后服务,包括详尽的用户手册和技术文档。此外,对于特殊需求,还可提供定制化的技术支持。

    常见问题与解决方案


    1. 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在规定的范围内,确认输出电容容量是否符合要求。
    2. 问题: 短路保护功能不正常。
    - 解决方案: 确认输入电流是否超出额定范围,检查输出端是否有过大的容性负载。
    3. 问题: 效率低下。
    - 解决方案: 确认输入电压和负载电流是否匹配,适当调整负载以提高效率。

    总结和推荐


    IU系列电源模块凭借其高可靠性和优异性能,在工业、通信和消费电子等领域有着广泛应用。其宽输入电压范围、高隔离电压、高效率和强大的保护机制使其在市场上具有很强的竞争力。建议在需要稳定、高效电源解决方案的应用中优先考虑选用IU系列电源模块。

IU1209SA参数

参数
最大容性负载 -
输出电压组数 1
输出电压 9V
开关频率 650KHz
转换效率 78%
输出总功率 2W
输入电压最大值 18V
输出方式 Fixed
散热方式 -
特性 SCP
类型 -
输出电流最大值 222mA
输入电压最小值 9V
长*宽*高 21.85mm(长度)*9.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IU1209SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IU1209SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IU1209SA IU1209SA数据手册

IU1209SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
