VR10S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 直流 直流转换器, 5V 直流输出, 8 → 36V 直流输入
供应商型号: 1470-VR10S05-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 VR10S05

VR10S05概述

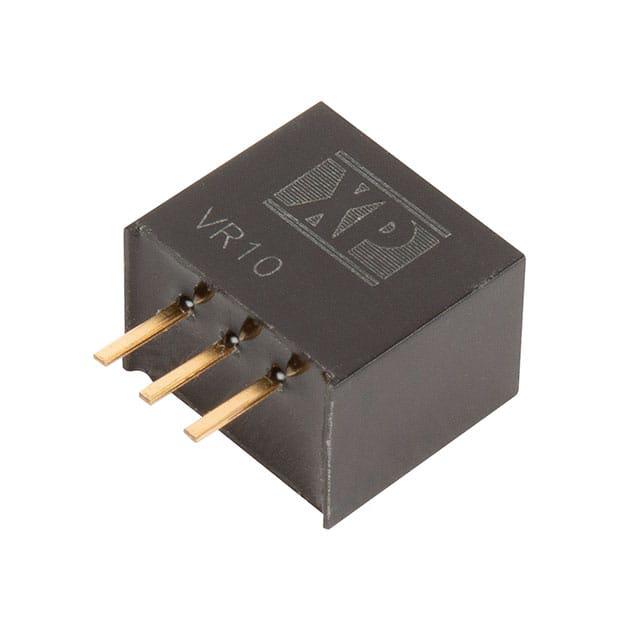

    VR10 系列直流-直流转换器

    产品简介


    VR10 系列直流-直流转换器是一款非隔离式的开关调节器,能够提供单路输出电压,范围从3.3V到15V。该系列产品设计紧凑、高效,适用于各种工业和消费电子设备中。它采用了SIP3封装,能够在宽输入范围内(最高36V)工作,同时具有高效率(最高可达96%)和出色的电磁兼容性。

    技术参数


    - 输出电流: 1.0A
    - 输入电压范围: 6-36V(具体取决于型号)
    - 输出电压: 3.3V至15V
    - 输入电流(满载时最小输入电压):
    - 3.3V: 660mA
    - 5.0V: 720mA
    - 6.5V: 740mA
    - 9.0V: 760mA
    - 12.0V: 810mA
    - 15.0V: 802mA
    - 最大容性负载: 680µF
    - 效率(满载时):
    - 3.3V: 90%
    - 5.0V: 93%
    - 6.5V: 93%
    - 9.0V: 94%
    - 12.0V: 95%
    - 15.0V: 96%
    - 启动时间: 20ms
    - 重量: 0.0041磅(约1.9克)
    - 外形尺寸: 0.457 x 0.409 x 0.315英寸(11.6 x 10.4 x 8.0毫米)
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -55°C 至 +125°C
    - 最大外壳温度: +120°C
    - 湿度: 95% RH(非冷凝)

    产品特点和优势


    1. 高效率: 最高达96%,有助于降低功耗和热量产生。
    2. 宽输入范围: 输入电压范围为6V至36V,适应多种电源需求。
    3. 高可靠性: 平均无故障时间(MTBF)超过2百万小时,且提供三年质保。
    4. 低待机电流: 仅0.3mA,提高了系统的整体能效。
    5. 短路保护: 配备自动恢复的短路保护功能,确保长期稳定运行。
    6. 电磁兼容性: 符合Class B传导和辐射发射标准,适合商用和工业环境。
    7. 紧凑设计: 采用SIP3封装,体积小巧,便于集成到各种电路板中。

    应用案例和使用建议


    - 典型应用: 工业控制系统、通信设备、医疗设备等。
    - 使用建议:
    - 散热: 虽然可以自然对流冷却,但在高温环境下建议增加额外散热措施,以确保长期稳定运行。
    - 输入滤波: 使用外部电容来进一步改善输入端的纹波和噪声,特别是在高功率需求的应用中。
    - 负载匹配: 在选择负载电容时,确保不超过最大容性负载值(680µF),以防止不稳定输出。


    兼容性和支持


    - 兼容性: 该产品与其他电子元器件或设备具有良好的兼容性,适用于多种电路板布局。
    - 支持与维护: XP Power提供了全面的技术支持服务,包括应用指导、故障排除和定制解决方案。如需更多帮助,请联系XP Power的应用团队。

    常见问题与解决方案


    - 问题1: 设备无法正常启动。
    - 解决方案: 检查输入电压是否在允许的范围内,并确保所有连接正确。
    - 问题2: 输出电压不稳定。
    - 解决方案: 检查负载和容性负载是否超出了最大限制,并确保输入电压和负载变化平稳。
    - 问题3: 设备在高温环境下表现不佳。
    - 解决方案: 使用合适的散热片或风扇进行散热,并考虑增加额外的散热措施,如强制通风。

    总结和推荐


    VR10系列直流-直流转换器是一款高效、可靠的产品,适用于多种工业和消费电子应用。其高效率、宽输入范围和短路保护等功能使其在市场上具备较强的竞争力。通过本文的技术参数和应用建议,用户可以更好地理解和利用该产品的性能优势。总体来说,强烈推荐使用VR10系列直流-直流转换器,特别是对于需要高性能、高可靠性的应用场合。

VR10S05参数

参数
开关频率 -
输出电压组数 1
转换效率 -
输出电流最大值 1A
输入电压最大值 36V
类型 -
输出总功率 -
输入电压最小值 8V
输出电压 5V
输出方式 -
最大容性负载 -
散热方式 -
特性 -
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

VR10S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VR10S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VR10S05 VR10S05数据手册

VR10S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
