JWK1024D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWK10系列, 9 → 36 V 直流输入, ±12V 直流输出, 10W
供应商型号: 1672999
供应商: 海外现货
标准整包数: 10

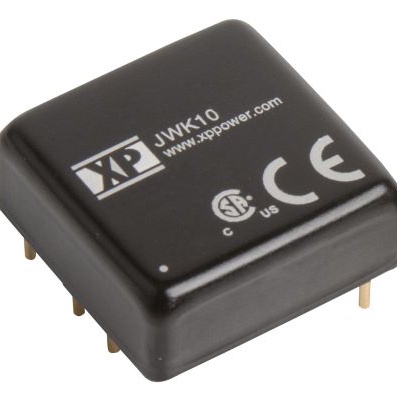

XP POWER AC-DC模块 JWK1024D12

JWK1024D12概述

    JWK10 Series DC-DC Converter 技术手册

    1. 产品简介


    JWK10系列DC-DC转换器是一款高效能的单输出和双输出转换器,广泛应用于工业自动化、通信设备及各类消费电子产品。该转换器提供宽输入电压范围(4:1),适用于不同电压等级的应用需求。具备高隔离度(1500 VDC)和优良的温度适应性(-40°C到+100°C),适合在各种严苛环境中稳定运行。此外,JWK10系列还通过了ITE安全认证,确保用户的安全性和可靠性。

    2. 技术参数


    JWK10系列DC-DC转换器的技术规格如下:
    | 参数 | 单位 | 型号 | 输入电压 | 输出电压 | 输出电流 | 输入电流 | 效率 |

    | 最小 | 最大 | 无负载 | 满负载 | 最大电容负载
    JWK1024S3V3 | 9 | 36 | 3.3 V | 330 mA | 2.20 A | 30 mA | 86% |
    JWK1024S05 | 9 | 36 | 5 V | 300 mA | 2.00 A | 495 mA | 84% |
    JWK1024S5V1 | 9 | 36 | 5.1 V | 300 mA | 2.00 A | 505 mA | 84% |
    JWK1024S12 | 9 | 36 | 12 V | 125 mA | 0.83 A | 485 mA | 86% |
    JWK1024S15 | 9 | 36 | 15 V | 100 mA | 0.66 A | 475 mA | 87% |
    JWK1024S24 | 9 | 36 | 24 V | 62 mA | 0.41 A | 475 mA | 86% |
    JWK1024D05 | 9 | 36 | ±5 V | ±150 mA | ±1.00 A | 495 mA | 84% |
    JWK1024D12 | 9 | 36 | ±12 V | ±62 mA | ±0.41 A | 475 mA | 86% |
    JWK1024D15 | 9 | 36 | ±15 V | ±50 mA | ±0.33 A | 475 mA | 87% |
    JWK1048S3V3 | 18 | 75 | 3.3 V | 330 mA | 2.20 A | 20 mA | 85% |
    JWK1048S05 | 18 | 75 | 5 V | 300 mA | 2.00 A | 250 mA | 84% |
    JWK1048S5V1 | 18 | 75 | 5.1 V | 300 mA | 2.00 A | 255 mA | 84% |
    JWK1048S12 | 18 | 75 | 12 V | 125 mA | 0.83 A | 240 mA | 86% |
    JWK1048S15 | 18 | 75 | 15 V | 100 mA | 0.66 A | 235 mA | 87% |
    JWK1048S24 | 18 | 75 | 24 V | 62 mA | 0.41 A | 240 mA | 86% |
    JWK1048D05 | 18 | 75 | ±5 V | ±150 mA | ±1.00 A | 250 mA | 84% |
    JWK1048D12 | 18 | 75 | ±12 V | ±62 mA | ±0.41 A | 240 mA | 86% |
    JWK1048D15 | 18 | 75 | ±15 V | ±50 mA | ±0.33 A | 235 mA | 87% |

    3. 产品特点和优势


    - 宽输入电压范围(4:1):适用于多种供电系统。
    - 高效率:最高可达87%,适用于节能设计。
    - 隔离电压高达1500 VDC:确保安全性。
    - 宽温度范围:可在极端环境下稳定运行(-40°C至+100°C)。
    - 内置EMI滤波器:符合EN55022标准。
    - 远程开关控制:实现灵活的电源管理。

    4. 应用案例和使用建议


    JWK10系列DC-DC转换器适用于广泛的工业自动化设备、通信基站、网络设备以及家用电器等。例如,在通信基站中,由于需要在不同的气候条件下运行,JWK10系列的宽温度范围和高可靠性使其成为理想选择。使用时应注意:
    - 确保散热条件良好,可选配散热器以提高效率。
    - 连接合适的外部电容器以进一步降低纹波噪声。
    - 根据实际负载情况合理选择型号,避免过载。

    5. 兼容性和支持


    JWK10系列DC-DC转换器具有良好的兼容性,可与其他主流电子元器件配合使用。此外,制造商提供了长达3年的质保期,并为客户提供技术支持和服务,确保长期稳定运行。

    6. 常见问题与解决方案


    1. 问题:产品无法正常启动
    - 解决方案:检查输入电压是否在规定范围内,确认连接线正确且无松动。
    2. 问题:输出电压不稳定
    - 解决方案:检查输出负载是否超出额定值,调整负载或更换适合的型号。
    3. 问题:过热保护触发
    - 解决方案:确认散热条件良好,增加散热器或改善通风环境。

    7. 总结和推荐


    JWK10系列DC-DC转换器凭借其高效率、宽电压范围、良好散热性能及广泛应用案例,显示出强大的市场竞争力。其多功能性和可靠性使得它成为许多电子设备的理想选择。总体而言,我们强烈推荐使用此产品,尤其是在需要高效、稳定电源供应的应用场合。

JWK1024D12参数

参数
转换效率 86%
输出电压组数 2
输出总功率 10W
输入电压最小值 9V
类型 -
输出电压 12V
输出方式 -
特性 Remote On/Off,SCP,UVLO
输出电流最大值 410mA,410mA
散热方式 -
开关频率 -
最大容性负载 -
输入电压最大值 36V
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWK1024D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWK1024D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWK1024D12 JWK1024D12数据手册

JWK1024D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
