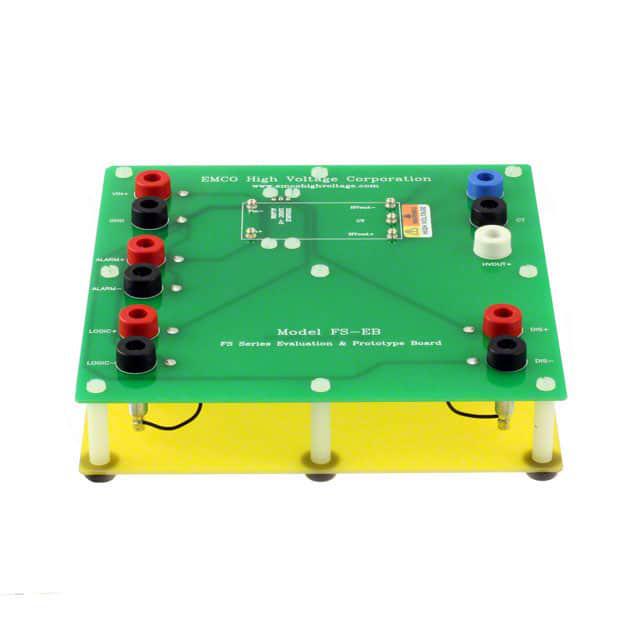

FS-EB

产品分类: 开发配件
厂牌: XP POWER
产品描述: XP Power 评估测试板, 使用于FS 系列
供应商型号: 2546462
供应商: element14
标准整包数: 1

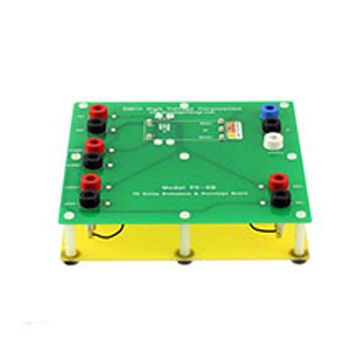

XP POWER 开发配件 FS-EB

FS-EB概述

    高质量文章:FS 系列隔离型直流到高压直流转换器

    产品简介


    FS 系列由 XP EMCO 公司推出,是一系列隔离型、比例型的直流到高压直流转换器。这些转换器提供从 200V 到 6kV 的输出电压,适用于各种应用场合。每个型号的输出功率为 10W,能够方便地控制高电压输出,特别适合在体积受限的应用环境中使用。

    技术参数


    | 型号 | 输出电压范围 (V) | 输出电流 (mA) | 输出功率 (W) | 最大输入电流 (A) |

    | FS02 | 0 to 200 | 50 | 0 to 10 | <1.25 |
    | FS03 | 0 to 300 | 33.3 | 0 to 10 | <1.15 |
    | FS05 | 0 to 500 | 20 | 0 to 10 | <0.65 |
    | FS10 | 0 to 1kV | 10 | 0 to 10 | <0.5 |
    | FS20 | 0 to 2kV | 5 | 0 to 10 | <0.5 |
    | FS30 | 0 to 3kV | 3.33 | 0 to 10 | <0.75 |
    | FS40 | 0 to 4kV | 2.5 | 0 to 10 | <0.5 |
    | FS50 | 0 to 5kV | 2 | 0 to 10 | <0.65 |
    | FS60 | 0 to 6kV | 1.67 | 0 to 10 | <0.65 |
    电气特性:
    - 工作温度:-25°C 至 +75°C(外壳)
    - 扩展工作温度:-55°C 至 +85°C(外壳)
    - 输出电压精度:±5%
    - 转换效率:75% - 85%
    - 输入电容:188μF(12V 和 15V 输入), 88μF(24V 和 28V 输入)

    产品特点和优势


    FS 系列具有以下特点和优势:
    - 输出电压线性比例于输入电压:便于控制高电压输出。
    - 智能保护功能:过温保护、过压保护及短路保护,确保长时间可靠性。
    - 低噪声设计:准正弦波振荡器,频率稳定,输出电压纹波小。
    - 高可靠性:平均无故障时间(MTBF)超过 840,000 小时。
    - 环保合规:符合RoHS标准,UL认证封装材料。

    应用案例和使用建议


    FS 系列广泛应用于以下几个领域:
    - 电泳仪
    - 压电设备
    - 电容器充电
    - 质谱仪
    - 电静吸盘
    使用建议:
    - 确保负载电流在满载范围内,特别是在轻载或空载条件下。
    - 使用适当的热管理技术,确保在最大功率输出时外壳温度保持安全。
    - 按照出厂指示订购适合输入/输出电压的型号。

    兼容性和支持


    FS 系列支持以下输入电压范围:
    - 0-12V
    - 0-15V
    - 0-24V
    - 0-28V
    FS 系列提供多种选项,包括负极性输出、中心抽头输出等。如有特殊需求,请咨询工厂。厂商提供技术支持和服务,包括产品维护和故障排查。

    常见问题与解决方案


    1. 输入电压过高导致报警
    - 解决方法:降低输入电压,或检查输入电源是否稳定。
    2. 过温报警
    - 解决方法:加强散热,确保良好的通风条件。
    3. 输出电压不稳定
    - 解决方法:检查负载是否正常,调整输入电压以满足要求。

    总结和推荐


    FS 系列是一款高性能、高可靠性的隔离型直流到高压直流转换器。它具备卓越的技术参数和多项智能保护功能,适用于多个领域。尽管价格可能较高,但其长期的稳定性和耐用性使其成为值得推荐的选择。对于需要精确、可靠高电压输出的应用,FS 系列是最佳选择之一。

FS-EB参数

参数
接口 -
配件类型 评估测试板
零件状态 在售
包装方式 盒装

FS-EB厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

FS-EB数据手册

厂牌 PDF简要描述 下载
XP POWER 开发配件 XP POWER FS-EB FS-EB数据手册

FS-EB封装设计

查看详情并下载
Symbol
Footprint
3D Model
