首页  >  产品百科  >  FGSMA02BFR

FGSMA02BFR

产品分类:
厂牌: XP POWER

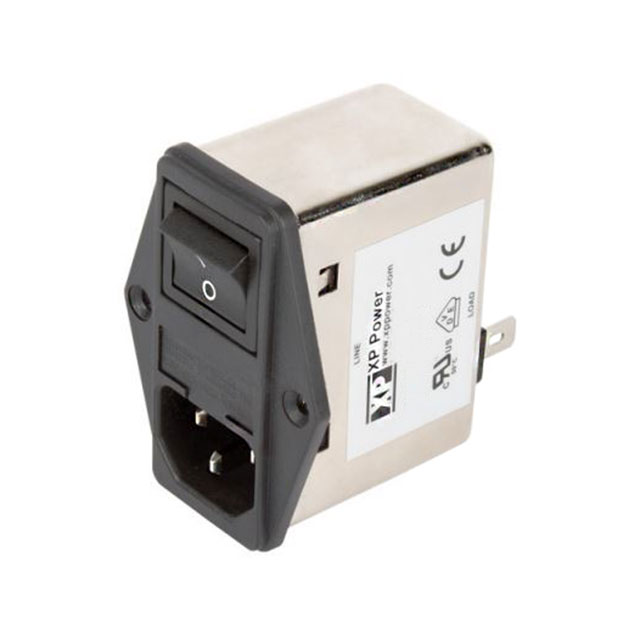

产品描述: XP Power插座滤波器, 额定电压264 V 交流, 额定电流2A, 单保险丝座, 2 极开关, 螺钉安装
供应商型号: 1470-4771-ND
供应商: Digi-Key
标准整包数: 1
XP POWER  FGSMA02BFR

FGSMA02BFR概述

    FGSM EMI滤波器技术手册解析

    产品简介


    FGSM EMI滤波器是专为医疗应用设计的电磁干扰抑制装置。该系列产品采用紧凑型设计,具备双重保险丝和输入开关,并提供多种电流等级(1A、2A、4A、6A 和 10A)。滤波器集成在IEC320-C14过滤电源入口中,确保对传导电磁干扰的有效抑制。此外,其屏蔽金属外壳和内置泄放电阻使产品在断电后能够安全地释放滤波电容的能量。

    技术参数


    FGSM系列EMI滤波器的主要技术规格如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入电压 | 0 | 115/230 | 264 | VAC
    | 输入频率 | DC | 400 | Hz
    | 额定电流 | 1 | 10 | A | 视型号和额定值表 |
    | 漏电流 | 2 | 5 | μA | 视型号和额定值表 |
    | 平均无故障时间 | 1.35 MHrs | MIL-STD 217F |
    | 点燃级别 | UL94V-2 |
    | 工作温度范围 | -40 | 110 | °C | 见降额曲线 |

    产品特点和优势


    1. 双保险丝设计:确保高可靠性,即使其中一个失效也能保持正常运行。
    2. 宽温度范围:可在极端环境下稳定工作,适用于医疗和其他恶劣环境的应用场合。
    3. 快速泄放电阻:有效防止电容器残余电荷造成的安全隐患。
    4. 双重认证:符合国际标准EN60939-2和ANSI/UL1283,确保产品的安全性和合规性。

    应用案例和使用建议


    FGSM系列EMI滤波器广泛应用于医疗设备,如X光机、超声波仪、心电图机等。它们能有效降低医疗设备对外部电网的电磁干扰,同时减少设备内部的干扰对电网的影响。在实际使用过程中,需确保正确安装保险丝,并遵循制造商的安装指南进行接线。

    兼容性和支持


    - 终端类型:Faston 6.3 x 0.8mm直型连接端子,适用于大多数医疗设备的连接需求。
    - 防护等级:适合保护等级I的电器设备。
    - 制造商支持:提供三年保修期,对于任何技术问题可随时联系制造商的技术支持团队。

    常见问题与解决方案


    1. 问题:滤波器泄漏电流偏高。
    - 解决方法:检查安装环境是否符合规定的工作温度范围;若温度异常,则重新校准。
    2. 问题:滤波效果不佳。
    - 解决方法:确认输入电压和频率是否稳定,以及连接电缆是否正确无误。
    3. 问题:保险丝频繁熔断。
    - 解决方法:检查电路是否存在短路现象;确保正确选择匹配的保险丝类型和规格。

    总结和推荐


    总体来看,FGSM系列EMI滤波器凭借其高可靠性、宽温度适应性和多重安全特性,在医疗设备领域具有很强的应用价值。建议用户在购买前根据具体应用需求选择合适的电流等级和配置。该产品不仅能够满足严苛的电磁兼容要求,还能为设备提供全面的保护,是一款值得信赖的选择。

FGSMA02BFR参数

参数
长*宽*高 64mm*49.5mm*65.2mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

FGSMA02BFR厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

FGSMA02BFR数据手册

厂牌 PDF简要描述 下载
XP POWER XP POWER FGSMA02BFR FGSMA02BFR数据手册

FGSMA02BFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
