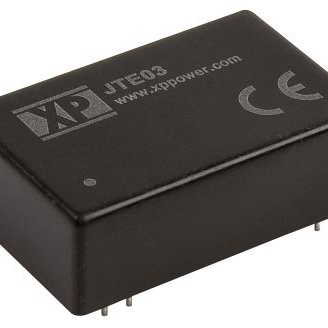

JTE0348S3V3-H

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTE03系列, 18 → 75 V 直流输入, 3.3V 直流输出, 3W
供应商型号: 1672253
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JTE0348S3V3-H

JTE0348S3V3-H概述

    JTE03 Series DC-DC Converter 技术手册

    产品简介


    JTE03 系列是 XPPower 生产的一款高效能 DC-DC 转换器。该系列产品适用于多种应用领域,包括工业自动化、通信设备、医疗设备和消费电子产品等。该转换器提供单输出和双输出版本,具有宽输入电压范围(9-36 V 或 18-75 V)和高隔离度(1500 VDC,可选 3000 VDC),且无需最小负载要求,保证了高度的灵活性和可靠性。

    技术参数


    JTE03 系列的主要技术参数如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注条件 |
    |
    | 输出电压 | 见型号和额定值表
    | 初始设置精度 | ±2 %
    | 最小负载 | 0 A | 无最小负载要求 |
    | 线路调节 | ±0.5 %
    | 负载调节 | ±1.2 % | 单输出 |
    | 交叉调节 | ±5 % | 双输出模型,一个负载变化时 |
    | 暂态响应 | 3% %偏差 | 恢复在 2ms 内 <2%,S3V3 版本:最大 5% |
    | 波纹和噪声 | 80 mV pk-pk | 测量带宽 20 MHz;220 uF 陶瓷电容 |
    | 输入电压范围(DC) | 9 | 24 | 36 | V | 24 V 额定值 |
    | 输入电压范围(DC) | 18 | 48 | 75 | V | 48 V 额定值 |
    | 输入滤波器 皮型 |
    | 输入反射纹波电流 | 20 mA pk-pk | 通过 12 uH 电感和 47 uF 电容 |
    | 输入浪涌电流 | 50 VDC(100 ms) | 100 VDC(100 ms) | 24 V 模型 | 48 V 模型
    | 效率 | 81% % | 见型号和额定值表 |
    | 隔离(输入到输出) | 1500 VDC 3000 VDC(选项) | VDC | 添加 ‘-H’ 到型号编号 |
    | 开关频率 | 330 kHz kHz
    | 隔离电阻 | 10^9 Ω
    | 隔离电容 | 1000 pF
    | 功率密度 | 7.5 W/in³
    | 平均故障间隔时间(MTBF)| 800 kHrs Hrs | MIL-HDBK-217F,+25°C GB |
    | 重量 | 0.03 lbs (g)

    产品特点和优势


    - 宽输入电压范围:4:1 输入范围(9-36 V 或 18-75 V),满足多种电源需求。
    - 高隔离度:1500 VDC 隔离电压,可选 3000 VDC,提供更高的安全性能。
    - 无需最小负载:这一特性显著提高了系统设计的灵活性。
    - 低纹波和噪声:80 mV pk-pk(峰值-峰值),适合对噪声敏感的应用。
    - 高效率:典型效率高达 81%,提高整体系统性能。
    - 高可靠性:3 年质保,符合严格的行业标准。
    - 自然散热:采用自然对流冷却,适用于紧凑空间。

    应用案例和使用建议


    - 工业自动化:可用于各种传感器和执行器供电,如 PLC、伺服电机、驱动器等。
    - 通信设备:适用于基站、路由器和交换机中的电源模块。
    - 医疗设备:满足对安全性要求高的医疗器械,如生命体征监测设备。
    - 消费电子产品:可用于便携式设备,如平板电脑和智能手机充电器。
    使用建议:
    - 在安装过程中,确保输入和输出端子正确连接,并避免短路。
    - 选择适当的输入电容器,如外部输入电容器为 330 µF/100 V。
    - 根据应用需求选择合适的输出电压和电流版本。

    兼容性和支持


    JTE03 系列具有良好的兼容性,可以方便地集成到现有的电路板设计中。XPPower 提供全面的技术支持,包括产品手册、应用指南和常见问题解答。此外,公司还提供 3 年质保,确保客户获得持续的支持和服务。

    常见问题与解决方案


    1. 问题:转换器在满负荷运行时温度过高。
    解决方案:确保使用适当的散热措施,例如增加散热片或改善空气流通。

    2. 问题:输出电压不稳定。
    解决方案:检查负载是否变化过大,或者是否需要增加外部滤波电容。

    3. 问题:转换器无法正常启动。
    解决方案:检查输入电压是否在允许范围内,确认接线是否正确无误。

    总结和推荐


    JTE03 系列 DC-DC 转换器以其广泛的输入电压范围、高效率和可靠的性能,在多个应用领域中表现出色。其高隔离度和低纹波噪声使它特别适用于对安全性和稳定性的要求较高的场合。建议在需要高效、可靠电源解决方案的应用中优先考虑此产品。

JTE0348S3V3-H参数

参数
输出电压 3.3V
输入电压最小值 48V(DC)
输出电流最大值 900mA
转换效率 75%
输出方式 -
输入电压最大值 75V
最大容性负载 -
类型 -
特性 SCP
输出总功率 -
开关频率 -
散热方式 -
输出电压组数 1
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
