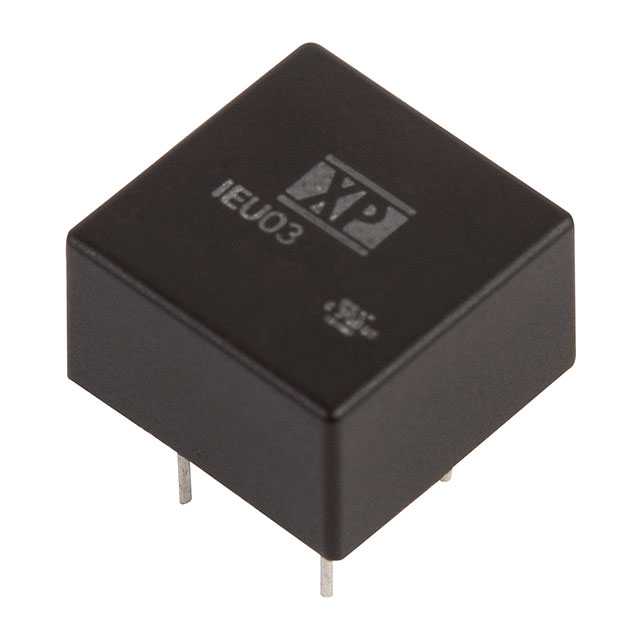

IEU0324D15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IEU03系列, 18 → 36 V 直流输入, ±15V 直流输出, 3W
供应商型号: 1470-3631-ND
供应商: Digi-Key
标准整包数: 1
XP POWER DC-DC模块 IEU0324D15

IEU0324D15概述

    IEU03 系列 DC-DC 转换器

    1. 产品简介


    IEU03系列是XP Power公司推出的DC-DC转换器,提供单路和双路输出电压选项。该系列产品以其宽输入范围(2:1)和紧凑封装(DIP8)而闻名,适用于多种电子设备和系统。这些转换器广泛应用于工业、医疗设备、通信设施和其他需要高稳定性和高效电源管理的应用场景。

    2. 技术参数


    IEU03系列DC-DC转换器具有多项关键技术和性能参数,详细如下:
    - 输入电压范围:4.5V至75VDC。
    - 输出电压:3.3V至30VDC,具体值取决于型号。
    - 输出电流:最大可达600mA。
    - 效率:最高可达87%。
    - 隔离电压:输入到输出为1500VDC(1秒)/1800VDC(60秒)。
    - 工作温度:-40°C至+95°C。
    - 温度系数:0.02%/°C。
    - 线性调节率:±0.2%。
    - 负载调节率:±1.0%。
    - 瞬态响应:5%偏差恢复时间小于500μs。
    - 纹波噪声:70mV峰峰值。
    - 过载保护:170%。
    - 短路保护:连续且自动恢复。

    3. 产品特点和优势


    IEU03系列DC-DC转换器具备以下显著特点和优势:
    - 宽输入范围:2:1输入电压范围确保了良好的适应性和灵活性。
    - 高效率:最高达到87%,保证能量利用率最大化。
    - 紧凑封装:DIP8封装使得安装更加便捷,占用空间小。
    - 高隔离电压:1500VDC的隔离电压保障了安全性和可靠性。
    - 宽工作温度范围:可在极端环境下正常运行,-40°C至+95°C。
    - 长期质保:提供3年质保服务,增强用户信心。

    4. 应用案例和使用建议


    IEU03系列转换器可以用于多种应用场景,例如:
    - 工业控制:提供稳定的电源,确保设备正常运行。
    - 通信设备:满足设备对电源的严格要求。
    - 医疗设备:确保高精度和稳定性。
    使用建议:
    - 外部滤波器:建议使用CHEMI-CON KY 220µF/100V外部电容以提高抗干扰能力。
    - 合适的输入电容器:根据不同输入电压选择合适的电容型号,如12V使用1206 X5R MLCC,48V使用1206 X7S MLCC。
    - 合理布线:保持电源线短且直接连接,减少电磁干扰。

    5. 兼容性和支持


    IEU03系列转换器具有广泛的兼容性,可与其他标准电子元器件配套使用。XP Power公司提供全面的技术支持和售后服务,确保用户在使用过程中遇到问题时能够得到及时的帮助。

    6. 常见问题与解决方案


    根据技术手册,列出以下常见的问题及其解决方法:
    - Q: 如何处理纹波噪声过高?
    A: 增加外部滤波电容或更换更高质量的输入电容器。
    - Q: 输出电压不稳定怎么办?
    A: 检查输入电压是否超出允许范围,调整输入电压至合适水平。
    - Q: 如何提高效率?
    A: 选择合适的电感器型号,如12V使用18.0µH,48V使用68.0µH。

    7. 总结和推荐


    综上所述,IEU03系列DC-DC转换器凭借其卓越的技术性能和广泛的应用领域,成为市场上极具竞争力的产品之一。该系列产品在工业、医疗、通信等领域有着广泛的应用前景,特别适合那些对电源质量有较高要求的应用场景。因此,强烈推荐使用IEU03系列DC-DC转换器,以实现高效、可靠的电源管理。
    如果您有任何疑问或需要进一步的信息,请随时联系XP Power的技术支持团队。

IEU0324D15参数

参数
输出总功率 -
输出方式 -
输出电压组数 2
输出电压 15V
开关频率 -
特性 OCP,SCP
散热方式 -
类型 -
输入电压最大值 36V
输出电流最大值 100mA,100mA
最大容性负载 -
转换效率 87%
输入电压最小值 24V(DC)
长*宽*高 14mm(长度)*14mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IEU0324D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IEU0324D15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IEU0324D15 IEU0324D15数据手册

IEU0324D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.3624 ¥ 228.9891
5+ $ 26.5408 ¥ 222.1133
10+ $ 25.7192 ¥ 215.2376
25+ $ 24.6272 ¥ 206.0989
100+ $ 22.9842 ¥ 192.3491
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 228.98
