JTF1048D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 18 → 75 V 直流输入, ±12V 直流输出, 10W
供应商型号: 209-JTF1048D12
供应商: Mouser
标准整包数: 1

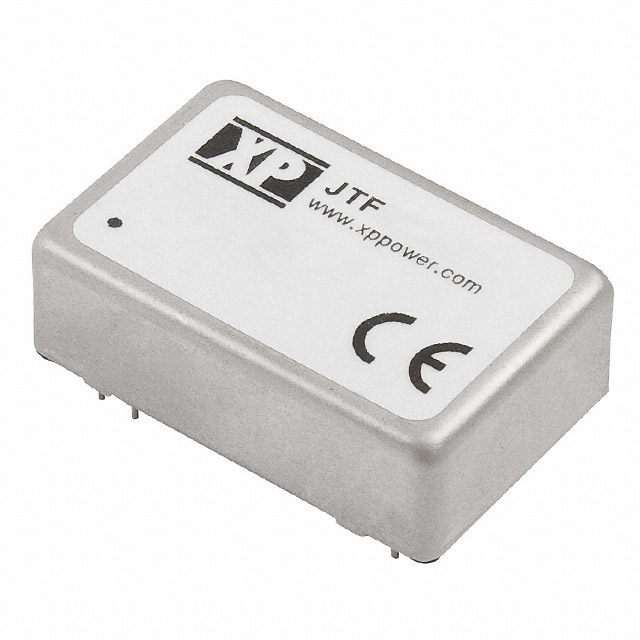

XP POWER AC-DC模块 JTF1048D12

JTF1048D12概述


    产品简介


    JTF系列DC/DC转换器是高功率密度、高效能的电源解决方案,适用于广泛的工业及消费电子产品。该系列产品提供单路和双路输出选项,能够在宽输入电压范围内稳定工作,支持的输入电压范围为9-36 VDC或18-75 VDC。通过内置的隔离设计,该转换器确保了高达1600 VDC的输入到输出隔离,适用于需要高安全标准的应用场合。JTF系列的主要功能包括远程开关控制、过载保护和瞬态响应优化,广泛应用于通信设备、工业自动化、医疗设备等领域。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 24 V (9-36 VDC),48 V (18-75 VDC) |
    | 输入电流 | 见表格(注1)|
    | 输出电压 | 见表格 |
    | 最小负载 | 无最小负载要求 |
    | 初始设置精度 | ±1.0% max for JTF15,±1.2% for others |
    | 启动延迟 | 20 ms 典型值 |
    | 线性调节率 | ±0.2% 单通道,±0.5% 双通道 |
    | 负载调节率 | ±0.5% 单通道,±1.0% 双通道 |
    | 跨通道调节率 | ±5%(双通道模型,见注2)|
    | 瞬态响应 | <3%最大偏差,在250 µs内恢复至1%以内(25%负载变化) |
    | 纹波与噪声 | JTF08, JTF10 和 JTF12:85 mV pk-pk;JTF15:60 mV pk-pk (20 MHz 带宽,见注3) |
    | 过载保护 | JTF08 和 JTF15:150%额定负载典型,JTF10 和 JTF12:170%额定负载典型 |
    | 过压保护 | 3.3 V:3.9 V典型,5 V:6.2 V典型,12 V:15 V典型,15 V:18 V典型,±5 V:±6.2 V典型,±12 V:±15 V典型,±15 V:±18 V典型 |
    | 短路保护 | 自复位电路( hiccup模式) |

    产品特点和优势


    JTF系列DC/DC转换器拥有多种显著的优势,使其成为高性能电源管理的理想选择。首先,其宽广的输入电压范围(9-36 VDC 或 18-75 VDC),能够适应不同的电源条件,增强其在各种环境下的适用性。其次,该系列产品的高功率密度,例如JTF15达到37.5 W/in³,使其能够在有限的空间内提供更高的功率输出。此外,1600 VDC的隔离电压保障了安全可靠的运行,尤其适用于对电磁干扰敏感的应用场景。高效的负载调节和瞬态响应能力进一步保证了系统的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    1. 工业自动化:JTF系列适用于各种工业控制系统,例如PLC和传感器,其中JTF15型号因其高功率密度和稳定性而备受青睐。
    2. 医疗设备:在医疗应用中,该转换器的高隔离电压和精确的电压调节使其特别适合用于关键的生命支持系统。
    3. 通信设备:通信基础设施,如基站和路由器,依赖于可靠且高效的电源供应,JTF系列可以满足这些需求。
    使用建议
    - 在安装时应注意避免散热不良的情况,建议采用自然对流冷却。
    - 对于输出电容的选择,应根据具体应用要求选用合适的电容值,以确保最佳的纹波抑制效果。

    兼容性和支持


    JTF系列DC/DC转换器具有良好的兼容性,可与其他标准电子元器件配合使用,广泛适用于各类设备。制造商提供了详细的文档和技术支持,帮助用户正确配置和安装该转换器。此外,购买后的三年保修期也表明了厂商对其产品质量的高度信心。

    常见问题与解决方案


    1. 问:启动延迟时间较长怎么办?
    - 答:检查输入电源是否正常,并确认输入电压在额定范围内。如果问题依然存在,联系技术支持寻求帮助。

    2. 问:纹波和噪声较大怎么办?
    - 答:尝试增加输出电容值以改善纹波抑制效果。另外,确保所有连接线和焊点都牢固且无损坏。
    3. 问:过载时电源没有自动重启怎么办?
    - 答:检查是否有外部故障导致持续的过载状态。如果是内部故障,可能需要更换新的转换器或联系厂家维修。

    总结和推荐


    总体而言,JTF系列DC/DC转换器是一款非常出色的产品,具备高功率密度、宽输入范围、良好的电气特性和高可靠性等优点,非常适合应用于多种行业。其卓越的技术规格和全面的安全认证使得该系列产品在市场上具有很强的竞争力。对于需要高性能、高可靠性的电源解决方案的应用场景,我们强烈推荐使用JTF系列DC/DC转换器。

JTF1048D12参数

参数
输出电压 12V
输出电流最大值 417mA,417mA
转换效率 88%
输入电压最小值 48V(DC)
输入电压最大值 75V
输出总功率 -
类型 -
输出电压组数 2
输出方式 -
开关频率 -
散热方式 -
最大容性负载 -
特性 Remote On/Off,OCP,OVP,SCP
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF1048D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF1048D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF1048D12 JTF1048D12数据手册

JTF1048D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
