首页  >  产品百科  >  JCD0424D15

JCD0424D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 18 → 36 V 直流输入, ±15V 直流输出, 4W
供应商型号: 1470-1856-5-ND
供应商: Digi-Key
标准整包数: 1

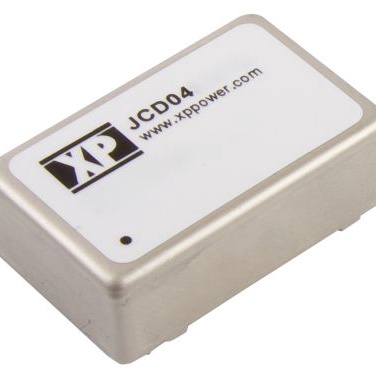

XP POWER AC-DC模块 JCD0424D15

JCD0424D15概述

    #

    产品简介


    产品类型和功能
    JCD系列DC/DC转换器是一种高效且多功能的电源模块,旨在为多种电子系统提供稳定的直流输出电压。该系列提供了广泛的输入电压范围(4.5-9 VDC至36-72 VDC),以及不同类型的输出电压选项(如单输出、双输出)。此外,这些转换器具有高隔离度和短路保护功能,确保在复杂应用环境中的稳定运行。
    应用领域
    JCD系列DC/DC转换器适用于各种工业应用,包括电信设备、工业自动化系统、医疗设备和军事装备。其高性能和高可靠性使其成为苛刻环境下电子系统的理想选择。
    #

    技术参数


    输入特性
    - 输入电压范围:5 V (4.5-9 VDC), 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-72 VDC)
    - 输入电流:具体数值参见各型号表格
    - 输入纹波电流:35 mA rms(通过12 μH电感)
    - 输入滤波器:π型网络
    - 浪涌电流:
    - 5 V型号:15 VDC,持续100毫秒
    - 12 V型号:24 VDC,持续100毫秒
    - 24 V型号:40 VDC,持续100毫秒
    - 48 V型号:80 VDC,持续100毫秒
    输出特性
    - 输出电压:具体数值参见各型号表格
    - 输出精度:±1%(某些型号±2%)
    - 电压平衡:±1%(某些型号±2%)
    - 最小负载要求:无最小负载要求
    - 线性调节率:±0.5%
    - 负载调节率:±0.5%(单输出);±1.5%(特定型号)
    - 交叉调节率:±5%(详见说明)
    - 纹波和噪声:60 mV pk-pk(20 MHz带宽)
    其他特性
    - 启动延迟:5 V输入模型典型值20 ms;12/24/48 V输入模型典型值500 ms
    - 暂态响应:最大偏差3%,恢复到1%以内需要250微秒(部分型号需要300微秒)
    - 温度系数:0.02%/℃
    - 过载保护:150%满载(仅限5 V输入模型)
    - 短路保护:无限时自动恢复
    - 最大容性负载:具体数值参见各型号表格
    - 效率:具体数值参见各型号表格
    - 隔离电压:1600 VDC(输入到输出)
    - 绝缘电阻:109 Ω
    - 切换频率:266 kHz
    - 功率密度:4 W时10 W/in³,5 W时12.5 W/in³,6 W时15 W/in³
    - MTBF:>1.1 MHrs(25 ℃下符合MIL-STD-217F标准)
    #

    产品特点和优势


    JCD系列DC/DC转换器具有以下显著特点和优势:
    - 广泛适用性:广泛的输入电压范围(4.5-72 VDC)和多种输出电压组合,使其适用于各种应用场景。
    - 高效率:高效的能量转换能力可减少能源损耗,提高系统整体性能。
    - 强隔离性能:1600 VDC的输入到输出隔离电压确保了极高的电气安全性。
    - 高可靠性:连续短路保护、超宽的工作温度范围(-40 ℃至100 ℃)、高MTBF和长保修期(3年),提高了系统的可靠性和使用寿命。
    - 易用性和兼容性:采用行业标准封装(24针DIL镍涂层铜),易于集成到现有系统中。
    #

    应用案例和使用建议


    应用案例
    JCD系列DC/DC转换器在多个领域得到了广泛应用。例如,在电信基站中,它们能够提供稳定可靠的电源输出,确保通信系统的正常运行。在工业自动化设备中,这些转换器能够在恶劣环境中长期稳定工作,提升整个系统的可靠性。
    使用建议
    1. 考虑环境因素:在极端温度条件下使用时,应特别关注其散热和通风设计。
    2. 负载管理:为避免过载和欠载情况,应在设计时合理配置输出负载。
    3. 兼容性检查:在将转换器与其他电子元件连接前,应确认所有接口和电压匹配正确。
    4. 定期维护:建议定期进行设备检查,特别是对于长期运行的应用场景。
    #

    兼容性和支持


    兼容性
    JCD系列DC/DC转换器具有良好的兼容性,适用于大多数常见的电子系统和设备。在选择配套的输入和输出组件时,应注意其电气特性和机械接口的兼容性。
    支持
    制造商提供全面的技术支持和售后服务,包括详细的安装指南、维护手册和常见问题解答。如有需要,用户可以联系客服获取进一步的帮助和技术咨询。
    #

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压和负载状态,确认没有超出规定范围。 |
    | 设备过热 | 检查散热装置是否有效工作,适当调整负载或增加散热措施。 |
    | 输出纹波过大 | 检查输出滤波器设置,必要时更换更高效的滤波器。 |
    | 系统无法启动 | 确认所有连接是否正确,输入电压是否符合要求。 |
    | 稳定性差 | 重新校准系统,确保所有设置都符合厂家建议。 |
    #

    总结和推荐


    综上所述,JCD系列DC/DC转换器凭借其广泛的应用范围、高效能和高可靠性,是一款值得推荐的产品。无论是在工业自动化、电信设备还是医疗设备等领域,其强大的功能和优异的性能都能满足各种严苛的需求。用户可以根据具体应用场景选择合适的型号,并结合使用建议和注意事项,以实现最佳效果。

JCD0424D15参数

参数
最大容性负载 -
转换效率 82%
输出总功率 6W
散热方式 -
开关频率 -
输出电压组数 2
类型 -
特性 OCP,OVP,SCP
输出电流最大值 133mA
输出电压 15V
输出方式 -
输入电压最大值 36V
输入电压最小值 18V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0424D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0424D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0424D15 JCD0424D15数据手册

JCD0424D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.166 ¥ 195.7527
5+ $ 21.6424 ¥ 179.3614
25+ $ 20.0824 ¥ 166.4329
100+ $ 18.7408 ¥ 155.3144
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 195.75
