JHM1512S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHM15系列, 9 → 18 V 直流输入, 12V 直流输出, 15W
供应商型号: 1470-2816-5-ND
供应商: Digi-Key
标准整包数: 1

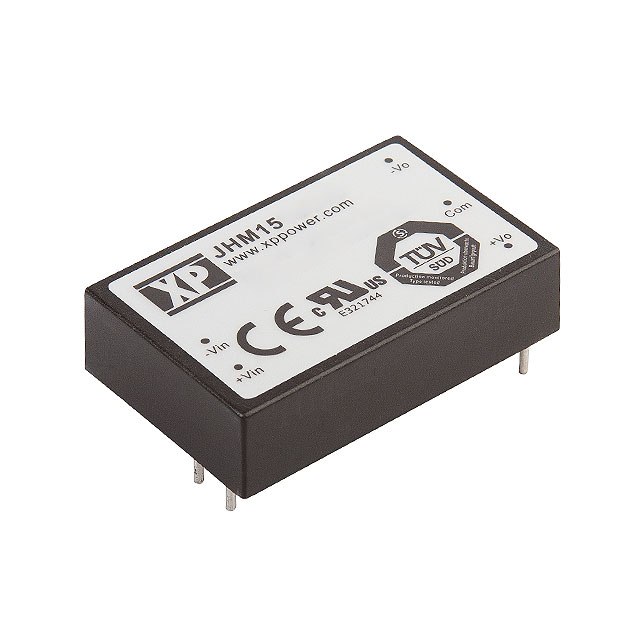

XP POWER AC-DC模块 JHM1512S12

JHM1512S12概述

    JHM15系列DC-DC转换器技术手册概述

    产品简介


    JHM15系列是一款高性能的DC-DC转换器,专为需要高效率和紧凑尺寸的应用设计。它能够提供稳定且可靠的电源输出,适用于医疗设备、工业控制、通信系统等多个领域。该系列产品通过国际医疗标准认证,具备高压绝缘能力、低患者泄漏电流和广泛的温度适应性。

    技术参数


    JHM15系列的主要技术参数如下表所示:
    | 参数 | 型号 | 规格 |
    |
    | 输入电压范围 | JHM1512S05 | 9-18 V |
    | 输出电压 | 5.0 V | 3000 mA |
    | 输出电流 | 9.2 mA (空载) | 1930 mA (满载) |
    | 最大电容负载 | 3000 µF | 87%(效率) |
    | 尺寸 | 1.60 x 1.00 x 0.40" (40.60 x 25.40 x 10.20 mm) |
    | 功率 | 15 W |
    | 工作环境温度 | -40°C 至 +80°C |

    产品特点和优势


    JHM15系列DC-DC转换器具有以下几个显著的特点和优势:
    1. 高压绝缘:通过IEC60601-1认证,具有4000 VAC的高压绝缘能力。
    2. 低患者泄漏电流:仅2 µA,确保医疗设备的安全性。
    3. 紧凑设计:采用1 x 1.6英寸的小巧封装。
    4. 高效率:最高可达到88%的效率,有效减少能源浪费。
    5. 宽输入电压范围:9-36 VDC,适用范围广。

    应用案例和使用建议


    JHM15系列广泛应用于医疗设备、工业自动化控制系统等领域。例如,在一个便携式医疗监护仪中,该转换器可以提供稳定的电源供应,确保设备的可靠运行。对于使用中的建议:
    - 确保在安装前进行充分的散热措施。
    - 选择适当的外部电阻进行输出电压调节。
    - 定期检查并清理灰尘,保持良好的通风条件。

    兼容性和支持


    该转换器与各种标准接口兼容,如双面针脚连接。制造商提供3年的质保服务,同时针对技术咨询和故障诊断提供全面的支持。此外,还提供了详细的应用笔记和技术文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    根据手册中的常见问题列表,以下是几个可能遇到的问题及其解决方案:
    1. 启动延迟:确保输入电压处于规定范围内,尝试调整外部电路的负载情况。
    2. 输出电压不稳定:检查连接线路是否有松动或损坏,重新校准外部电阻值。
    3. 过热现象:增加散热片或风扇,改善散热条件。

    总结和推荐


    总体而言,JHM15系列DC-DC转换器凭借其高效率、高可靠性以及符合医疗安全标准等特点,成为市场上一款极具竞争力的产品。无论是在医疗设备还是工业控制系统中,它都表现出色。因此,强烈推荐在对电源质量和安全性要求较高的场合中使用此产品。

JHM1512S12参数

参数
输出电流最大值 1.25A
输出总功率 15W
开关频率 -
特性 OCP,OVP,SCP,UVLO
输入电压最小值 9V
输出电压 12V
输入电压最大值 18V
散热方式 -
类型 -
输出方式 -
输出电压组数 1
最大容性负载 -
转换效率 86%
长*宽*高 40.6mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHM1512S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHM1512S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHM1512S12 JHM1512S12数据手册

JHM1512S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 60.0912 ¥ 502.8882
5+ $ 58.292 ¥ 487.8312
25+ $ 54.0804 ¥ 452.5855
100+ $ 50.4817 ¥ 422.4688
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 502.88
