ITZ0948S05

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITZ系列, 18 → 75 V 直流输入, 5V 直流输出, 9W
供应商型号: 2729581
供应商: 海外现货
标准整包数: 1

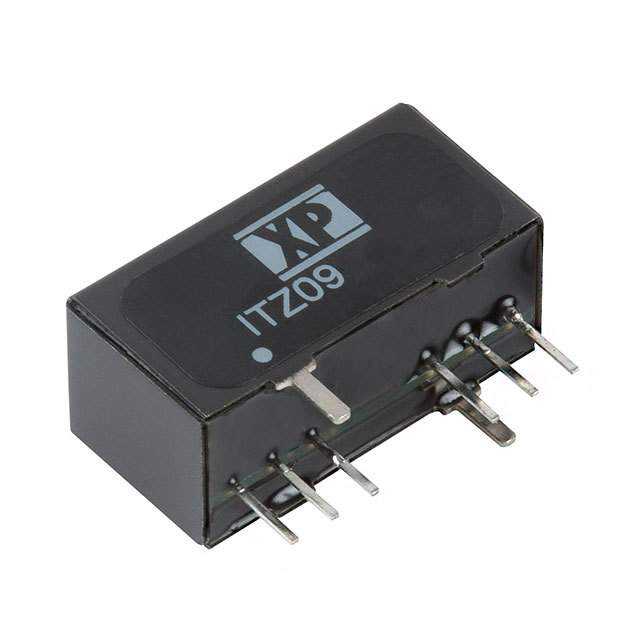

XP POWER DC-DC模块 ITZ0948S05

ITZ0948S05概述

    # ITZ Series DC-DC Converter:全面解析与推荐

    产品简介


    ITZ系列DC-DC转换器是一款紧凑型直流电源模块,设计用于实现高效的电压转换和电力管理。该系列以其紧凑的体积和广泛的应用范围而著称。产品涵盖了单输出和双输出版本,支持多种输入电压范围(4:1),能够适应不同的应用场景需求。
    主要功能:
    - 超紧凑封装:采用SIP-8封装,是市面上最小的9W功率转换器之一。
    - 多电压支持:提供多种固定输出电压,支持单输出和双输出模式。
    - 宽温度范围:可在-40°C到+85°C的工作环境中稳定运行。
    - 高隔离度:具有1600VDC的输入到输出隔离电压,保证安全性。
    - 无负载要求:无需最小负载即可正常工作,提高灵活性。
    应用领域:
    - 工业自动化:为各种传感器、执行器等设备提供稳定可靠的电源。
    - 医疗设备:如医用监护仪等,确保高精度和可靠性。
    - 通信设备:适用于通信基站和路由器,满足严格的性能要求。
    - 消费电子:用于各种便携式电子设备和电池管理系统。

    技术参数


    - 输入电压:9-36V 或 18-75V。
    - 输出电压:3.3V, 5V, 9V, 12V, 15V, 24V,±5V, ±12V, ±15V。
    - 最大输出电流:取决于具体型号,从200mA到2000mA不等。
    - 效率:最高可达89%。
    - 隔离度:输入到输出隔离1600VDC,输入/输出到外壳隔离1000VDC。
    - 环境温度:-40°C至+85°C。
    - 尺寸:21.9x9.6x11.2mm。
    - 重量:约5.9g。

    产品特点和优势


    ITZ系列DC-DC转换器在技术上拥有诸多亮点:
    - 高度集成化:SIP-8封装形式使其占用空间极小,非常适合空间受限的应用场合。
    - 卓越的电气特性:支持广泛的输入电压范围,同时保持较高的转换效率和稳定的输出电压。
    - 高可靠性:能够在极端环境下长期稳定工作,得益于其高标准的设计和制造工艺。
    - 灵活性强:无论是单输出还是双输出模型,都可根据具体应用灵活选择,提供多样化的配置选项。
    - 全面的安全保护措施:具备过载保护、短路保护和过压保护等功能,进一步提升系统的稳定性与安全性。

    应用案例和使用建议


    应用场景
    1. 工业自动化控制系统:适用于工厂车间内的各类传感器和执行机构,确保设备持续稳定供电。
    2. 通信基站及路由器:为通信设备提供可靠稳定的电源,确保信号传输质量。
    3. 医疗监护仪器:需要长时间不间断工作的场合,保证监测数据准确无误。
    4. 电动汽车充电站:用于充电桩内部电源转换,保障整个充电过程的安全性和高效性。
    使用建议
    - 散热考虑:尽管该转换器支持自然对流冷却,但在高负载情况下,适当增加散热措施有助于延长使用寿命。
    - 合理布局:安装时应注意周围其他电子元件的干扰,避免产生电磁干扰问题。
    - 安全连接:严格按照技术手册指导正确连接各引脚,尤其是远程开关控制线,确保操作安全。

    兼容性和支持


    该产品与其他标准DC接口设备具有良好兼容性,易于集成进现有系统中。制造商提供长达三年的产品质保期,对于售后服务和技术支持也提供了充分保障,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    问题一:设备启动困难
    解决方法:
    检查输入电压是否在规定范围内;确认所有连接插头均已正确牢固地插入插座内;查看是否有短路或断路现象发生;尝试重新上电。
    问题二:输出电压不稳定
    解决方法:
    首先排查输入电压波动情况;检查是否存在负载突然变化导致瞬间电流冲击过大;可以尝试调整外部滤波电路以减少纹波;如果问题依旧存在,则联系客服获取专业帮助。

    总结和推荐


    综上所述,ITZ系列DC-DC转换器凭借其独特的性能优势和广泛应用前景,成为众多行业用户的首选。无论是在工业自动化、医疗健康还是通信基础设施建设等领域,这款产品都能提供出色的支持和服务。强烈推荐给追求高品质电源解决方案的专业人士和企业用户。

ITZ0948S05参数

参数
输入电压最大值 75V
输出电压 5V
输入电压最小值 48V(DC)
输出电流最大值 1.6A
类型 -
转换效率 85%
特性 Remote On/Off,SCP
输出方式 -
开关频率 -
输出电压组数 1
输出总功率 -
最大容性负载 -
散热方式 -
长*宽*高 21.85mm(长度)*9.6mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

ITZ0948S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITZ0948S05数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITZ0948S05 ITZ0948S05数据手册

ITZ0948S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
