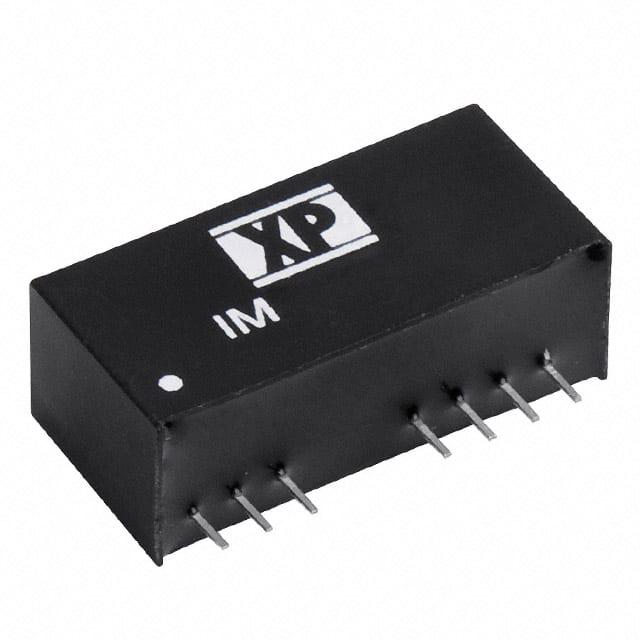

IM2412S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IM系列, 9 → 36 V 直流输入, ±12V 直流输出, 2W
供应商型号: 209-IM2412S
供应商: Mouser
标准整包数: 1
XP POWER DC-DC模块 IM2412S

IM2412S概述


    产品简介


    IM系列是专为满足工业、通信和医疗应用需求设计的高效电源转换器。这些转换器提供单路和双路输出选择,并具备宽输入电压范围,能够适应多种供电环境。IM系列电源转换器具有紧凑的设计、高效率和稳定的性能,广泛应用于通信基站、服务器、工业自动化设备以及医疗仪器等领域。

    技术参数


    - 功率: 2瓦
    - 输入电压范围: 9.0-36.0V 或 18.0-75.0V
    - 输出电压: 3.3V、5.0V、12.0V、15.0V 或 ±5.0V、±12.0V、±15.0V(具体取决于型号)
    - 最大输出电流: 500mA(3.3V)或 400mA(5.0V)、165mA(12.0V)、135mA(15.0V)、±200mA(±5.0V)、±85mA(±12.0V)、±65mA(±15.0V)
    - 负载调节率: ±0.5%
    - 线性调节率: ±0.5%
    - 纹波和噪声: ≤50mVpk-pk
    - 隔离电压: 1500VDC
    - 效率: 最高可达85%(不同型号有所差异)
    - 工作温度范围: -40°C 至 +100°C
    - 存储温度范围: -40°C 至 +125°C
    - 安全认证: UL60950-1、CAN/CSA C22.2 No.60950-1、UL62368-1

    产品特点和优势


    1. 宽输入电压范围: IM系列能够在9.0V至75.0V之间稳定工作,适用于多种供电系统。
    2. 高效能: 最高效率可达85%,降低能源消耗和发热量。
    3. 高隔离电压: 1500VDC的隔离电压保证了产品的安全性和可靠性。
    4. 连续短路保护: 能够自动恢复,不会损坏设备。
    5. 远程开关控制: 可通过外部信号进行远程开启和关闭,便于系统集成和管理。
    6. 三年质保: 提供长期可靠的服务保障。

    应用案例和使用建议


    IM系列电源转换器广泛应用于工业自动化控制系统、通信基站、服务器电源、医疗设备及物联网(IoT)终端设备。针对不同的应用场合,如需要高稳定性的传感器网络,可以将IM系列用于远程监测系统的电源供应。在使用时,建议定期检查输入和输出电压,确保其处于正常范围内,以避免电压波动对设备造成损害。

    兼容性和支持


    IM系列电源转换器可与多种接口和标准兼容,提供包括远程开关控制在内的多种功能。制造商提供了详尽的技术文档和支持服务,包括快速响应的客户支持和技术咨询,帮助用户解决安装和操作过程中可能遇到的问题。

    常见问题与解决方案


    - Q: 输出电压不稳定。
    - A: 检查输入电压是否在规定的范围内;若输入电压波动较大,考虑增加输入滤波器来减小干扰。

    - Q: 设备过热。
    - A: 确认通风条件良好,确保设备有足够的散热空间;若仍然存在过热问题,建议联系技术支持人员。

    总结和推荐


    IM系列电源转换器以其卓越的性能、宽泛的应用范围以及良好的兼容性,成为了工业和通信领域用户的理想选择。经过对其全面评估后,我们认为它不仅适用于高要求的工业自动化控制系统,同时也适合于通信基站和服务器电源等应用场景。我们强烈推荐该系列产品,特别是在需要高效率、高稳定性和可靠性的场合。

IM2412S参数

参数
开关频率 -
输出方式 -
散热方式 -
特性 Remote On/Off,SCP
输出电压组数 2
最大容性负载 -
输出电压 12V
输入电压最大值 36V
类型 -
输入电压最小值 9V~36V(DC)
转换效率 83%
输出总功率 -
输出电流最大值 85mA
长*宽*高 26mm(长度)*9.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IM2412S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IM2412S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IM2412S IM2412S数据手册

IM2412S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.285 ¥ 154.5083
5+ $ 16.962 ¥ 143.3289
10+ $ 16.146 ¥ 136.4337
30+ $ 15.4548 ¥ 130.5931
100+ $ 14.028 ¥ 118.5366
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 154.5
