JHM1524S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHM15系列, 18 → 36 V 直流输入, 12V 直流输出, 15W
供应商型号: DV-30241716
供应商: 海外现货
标准整包数: 1

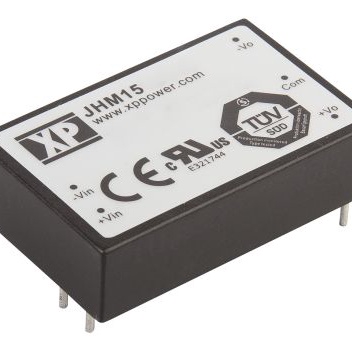

XP POWER AC-DC模块 JHM1524S12

JHM1524S12概述

    JHM15 Series DC-DC Converter 技术手册

    1. 产品简介


    JHM15 系列 DC-DC 转换器是专为医疗设备和其他高可靠性应用设计的高效电源转换模块。该系列产品具有多种输出电压选择,能够为需要高稳定性和低泄漏电流的场合提供可靠的电力支持。这些转换器采用紧凑的设计,适用于空间受限的应用环境,并且通过了国际医疗标准认证,确保在医疗设备中的安全使用。

    2. 技术参数


    | 参数 | 值 |

    | 输入电压范围(12 V 模型) | 9 - 18 V |
    | 输入电压范围(24 V 模型) | 18 - 36 V |
    | 输出电压 | 5.0 V / 12.0 V / 15.0 V |
    | 最大输出电流(单输出) | 3000 mA / 1250 mA / 1000 mA |
    | 最大输出电流(双输出) | ±1500 mA / ±625 mA / ±500 mA |
    | 效率(典型值) | 83% - 88% |
    | 隔离耐压 | 4000 VAC |
    | 冲击电流(36 V 输入) | 70 A |
    | 温度系数 | 0.03 %/℃ |
    | 开关频率 | 250 kHz |

    3. 产品特点和优势


    JHM15 系列 DC-DC 转换器具备以下特点和优势:
    - 国际医疗标准认证:通过 IEC60601-1 第三版认证,确保在医疗应用中的安全性和可靠性。
    - 高隔离电压:达到 4000 VAC 隔离电压,适合对绝缘要求较高的应用。
    - 低患者泄漏电流:仅为 2 μA,满足医疗设备对泄漏电流的严格要求。
    - 紧凑设计:尺寸仅为 1.60 x 1.00 x 0.40 英寸(40.60 x 25.40 x 10.20 mm),适用于空间有限的应用环境。
    - 宽输入电压范围:支持从 9V 到 36V 的宽输入电压范围,适用性强。
    - 高效率:在多种负载条件下均能达到 83% - 88% 的高效率,降低功耗。

    4. 应用案例和使用建议


    JHM15 系列 DC-DC 转换器广泛应用于医疗设备、通信设备、工业控制系统等对电源质量要求较高的场合。以下是两个典型的使用场景:
    - 医疗监护仪:由于该转换器具有高隔离电压和低泄漏电流,非常适合用于医疗监护仪,确保患者的安全。
    - 通信基站:通过宽输入电压范围和高效率,能够在不同环境条件下稳定运行,延长设备的使用寿命。
    使用建议:
    - 在应用过程中,确保输入电压和负载电流在规定的范围内,以避免过载。
    - 使用外部电阻进行输出电压调节时,需根据应用需求选择合适的电阻值。

    5. 兼容性和支持


    JHM15 系列 DC-DC 转换器与常见的医疗设备和通信设备高度兼容。厂商提供了三年的质保服务,并且提供详尽的技术支持文档和在线咨询服务,确保用户能够顺利使用和维护设备。

    6. 常见问题与解决方案


    - 问题:输入电压不稳定导致输出电压波动。
    - 解决方案:检查输入电源并确保其稳定,或增加输入滤波电容。
    - 问题:设备在高温环境下运行不稳定。
    - 解决方案:查看设备的温度曲线,确保在规定的工作温度范围内运行。
    - 问题:无法启动设备。
    - 解决方案:检查输入电压是否在正常范围内,并确认所有连接正确无误。

    7. 总结和推荐


    综上所述,JHM15 系列 DC-DC 转换器是一款性能卓越、可靠稳定的电源转换设备,特别适合于医疗设备和高可靠性应用场景。其高效的功率转换能力、国际医疗标准认证、紧凑设计以及广泛的输入电压范围使其在市场上具有很强的竞争优势。对于需要高性能、高可靠性的应用场景,我们强烈推荐使用 JHM15 系列 DC-DC 转换器。

JHM1524S12参数

参数
输出电压组数 1
散热方式 -
类型 -
输入电压最小值 18V
输出方式 -
最大容性负载 -
输出电压 12V
输出电流最大值 1.25A
输出总功率 15W
转换效率 85%
特性 OCP,OVP,SCP,UVLO
输入电压最大值 36V
开关频率 -
长*宽*高 40.6mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHM1524S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHM1524S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHM1524S12 JHM1524S12数据手册

JHM1524S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
