首页  >  产品百科  >  JCK4024D15

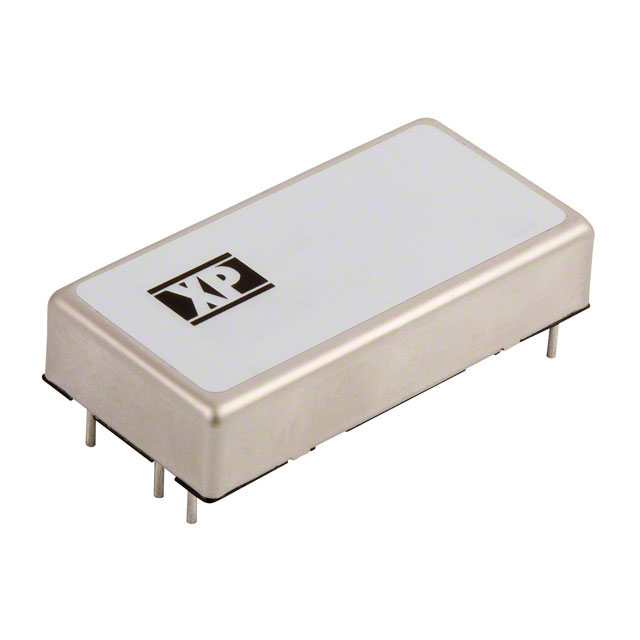

JCK4024D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 18 → 36 V 直流输入, ±15V 直流输出, 40W
供应商型号: 1470-2014-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JCK4024D15

JCK4024D15概述

    # JCK40 系列 DC-DC 转换器产品技术手册

    产品简介


    JCK40 系列是一款高效率、高性能的 DC-DC 转换器,专为需要高效电源转换的工业和嵌入式系统设计。产品采用先进的隔离技术和紧凑的设计,能够提供单路和双路输出选择。凭借其卓越的性能和可靠性,JCK40 系列广泛应用于通信设备、工业自动化、医疗设备和军事领域。
    主要功能
    - 单路及双路输出电压选项。
    - 高效率:最高可达 92%。
    - 远程开关控制(On/Off)。
    - 高输入至输出绝缘等级(1600 VDC)。
    应用领域
    - 工业自动化控制系统。
    - 医疗设备。
    - 通信基础设施。
    - 军事与航空航天设备。

    技术参数


    以下是 JCK40 系列的关键技术参数汇总:
    | 参数 | 规格 |

    | 输入电压范围 | 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-75 VDC) |
    | 输出电压范围 | 见表格 |
    | 最大输出功率 | 40 W |
    | 开关频率 | 270 kHz 典型值 |
    | 功率密度 | 50 W/in³ |
    | 输入至输出隔离 | 1600 VDC |
    | 温度范围 | -40°C 至 +70°C |
    | 效率 | 最高可达 92% |
    详细输出参数见下表:
    | 输入电压 | 输出电压 | 输出电流 | 效率 |
    ||
    | 9-18 VDC | 3.3 V | 8.00 A | 90% |
    | 9-18 VDC | 5.0 V | 8.00 A | 91% |
    | 12 VDC | 12.0 V | 3.33 A | 91% |
    | 24 VDC | 12.0 V | 3.33 A | 91% |
    | 48 VDC | 12.0 V | 3.33 A | 91% |

    产品特点和优势


    特点
    1. 高效率:JCK40 系列转换器以高达 92% 的效率实现节能效果。
    2. 高隔离电压:输入至输出的隔离电压达到 1600 VDC,确保电气安全。
    3. 紧凑设计:功率密度达 50 W/in³,适用于空间受限的应用场合。
    4. 远程开关控制:通过逻辑信号控制设备启停,方便系统集成。
    优势
    - 减少了外部电路的复杂性,提高了系统的整体可靠性。
    - 支持多种输入电压范围,适应广泛的电源环境。
    - 提供高精度的稳压输出,满足高要求的应用需求。

    应用案例和使用建议


    应用案例
    1. 工业自动化设备:用于驱动伺服电机或执行器,确保稳定的电源供应。
    2. 通信设备:作为基站或路由器的备用电源模块。
    3. 医疗设备:为生命支持设备提供可靠且安全的供电。
    使用建议
    - 在低温环境下工作时,应注意降额使用,避免过载。
    - 为提高散热性能,可选配热沉组件(添加“-HK”后缀型号)。
    - 根据输出负载调整外部滤波电容,确保最佳的纹波抑制效果。

    兼容性和支持


    JCK40 系列支持广泛的工业标准接口,易于与其他设备集成。厂商提供全面的技术支持和长达三年的产品质保服务,帮助客户快速解决问题并提升产品竞争力。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出规定范围 |
    | 设备无法启动 | 确认远程开关信号是否正确连接 |
    | 散热不足导致过温保护 | 添加散热片或降低环境温度 |

    总结和推荐


    综合评估
    JCK40 系列 DC-DC 转换器以其高效率、高隔离度和广泛的应用范围,成为一款极具竞争力的电源解决方案。其优异的性能和可靠性使其非常适合在工业自动化、通信、医疗等关键领域中使用。
    推荐结论
    我们强烈推荐 JCK40 系列 DC-DC 转换器用于对电源性能要求较高的应用场合。其卓越的性能和可靠性将极大提升系统的整体表现,同时减少开发时间与成本。
    如需进一步技术支持,请联系供应商。

JCK4024D15参数

参数
输入电压最大值 36V
最大容性负载 -
开关频率 -
输出电压 15V
输出电压组数 2
输出方式 -
转换效率 92%
类型 -
散热方式 -
输入电压最小值 18V
输出电流最大值 1.33A,1.33A
输出总功率 40W
特性 Remote On/Off,OCP,OVP,SCP,UVLO
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK4024D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK4024D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK4024D15 JCK4024D15数据手册

JCK4024D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 77.792 ¥ 651.0218
5+ $ 75.4624 ¥ 631.526
10+ $ 73.1224 ¥ 611.9431
25+ $ 70.0128 ¥ 585.9196
100+ $ 65.3434 ¥ 546.8426
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 651.02
