JCK6024S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 18 → 36 V 直流输入, 15V 直流输出, 60W
供应商型号: 1470-2021-5-ND
供应商: Digi-Key
标准整包数: 1

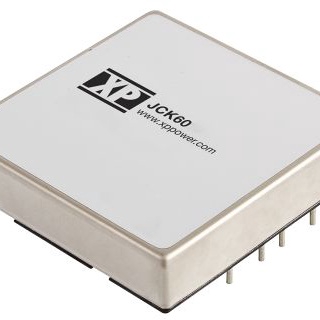

XP POWER AC-DC模块 JCK6024S15

JCK6024S15概述

    JCK系列电源模块技术手册

    1. 产品简介


    JCK系列是一款高功率密度、高效率的直流电源模块,提供60W输出功率。该系列适用于多种应用场景,如工业自动化、通信设备、医疗仪器等。JCK系列的特点在于其宽输入电压范围(24V/48V),能够在恶劣环境下稳定工作,并且具备多种保护功能。

    2. 技术参数


    - 输入电压范围:24V(18-36VDC)、48V(36-75VDC)
    - 输入电流:见表格
    - 输入纹波电流:20mA峰峰值(通过12μH电感),5Hz到20MHz
    - 输入浪涌电流:24V型号:50VDC,持续100ms;48V型号:100VDC,持续100ms
    - 输出电压:见表格
    - 输出电压精度:±10%
    - 负载精度:无最小负载要求,线性调节率±0.5%,负载调节率±0.5%
    - 启动时间:30ms
    - 纹波噪声:3.3V+5V型号75mV,其他型号100mV(详见注释2)
    - 瞬态响应:最大偏差3%,恢复至1%以内<250μs(负载变化25%)
    - 过电压保护:3.3V型号:3.9V,5V型号:6.2V,12V型号:15V,15V型号:18V
    - 过载保护:输出电流的115%-130%
    - 短路保护:跳闸并重启(脉冲模式),自动恢复
    - 远程开关控制:高逻辑电平>3.0或开路(开启),低逻辑电平<1.2V或短接引脚2和3(关闭)
    - 效率:见表格
    - 隔离电压:输入到输出1600VDC,输入到外壳1600VDC,输出到外壳1600VDC
    - 隔离电容:2000pF典型值
    - 开关频率:270kHz典型值
    - 功率密度:37.5W/in³
    - 平均无故障时间:>110k小时(MIL-HDBK-217F,25°C,GB)
    - 环境温度:工作-40°C至+85°C(参考降额曲线),壳体温度+105°C最大值
    - 冷却方式:自然对流
    - 湿度:5-95%RH,非冷凝
    - 存储温度:-40°C至+125°C
    - 电磁兼容性:辐射发射EN55022标准A,静电放电EN61000-4-2,4kV接触放电,性能标准B

    3. 产品特点和优势


    - 高效率:高达92%
    - 宽输入电压范围:适应不同的供电环境
    - 高功率密度:37.5W/in³,适合紧凑设计
    - 远程控制:可实现远程启停功能
    - 多种保护机制:OCP(过流保护)、OVP(过压保护)和OTP(过热保护)
    - 长寿命:>110k小时平均无故障时间
    - 良好的电磁兼容性:满足多项国际标准

    4. 应用案例和使用建议


    - 工业自动化:可用于各种自动化控制系统,提高系统可靠性
    - 通信设备:适用于各类通信设备,确保设备正常运行
    - 医疗仪器:适用于医疗设备,保障设备稳定运行
    使用建议:
    - 在高负载情况下,确保散热良好,必要时添加散热器(通过增加‘-HK’选项)
    - 确保电源输入电压在规定范围内,避免浪涌电压损坏电源模块
    - 使用适当的滤波器以减少纹波噪声

    5. 兼容性和支持


    - 该产品可与其他电子设备兼容,具体兼容性可根据手册提供的参数进行评估
    - 厂商提供3年保修服务和技术支持,确保用户能够得到及时有效的帮助

    6. 常见问题与解决方案


    - Q:如何连接远程控制引脚?
    - A: 远程开启(On)通过逻辑高电平(>3.0V)或开路,远程关闭(Off)通过逻辑低电平(<1.2V)或短接引脚2和3
    - Q:如何处理过热问题?
    - A: 确保使用自然对流散热或安装散热器,定期检查温度并根据降额曲线调整负载
    - Q:如何提高效率?
    - A: 确保输入电压在最佳范围内工作,适当减小输出负载,选用低阻抗电容等措施

    7. 总结和推荐


    JCK系列电源模块以其高效率、宽输入电压范围、多种保护功能以及良好的电磁兼容性,在工业、通信和医疗领域具有广泛的应用前景。该产品不仅适用于新项目开发,也适用于现有系统的升级和改造。基于其优秀的性能和可靠的保障,强烈推荐使用此系列电源模块。
    如有更多需求或疑问,请随时联系技术支持。

JCK6024S15参数

参数
散热方式 -
输出电压 15V
转换效率 91%
特性 Remote On/Off,OCP,OVP,SCP,UVLO
类型 -
输出电流最大值 4A
输出总功率 -
输出电压组数 1
输出方式 -
输入电压最小值 24V(DC)
最大容性负载 -
输入电压最大值 36V
开关频率 -
长*宽*高 50.8mm(长度)*50.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK6024S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK6024S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK6024S15 JCK6024S15数据手册

JCK6024S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 113.256 ¥ 947.8112
5+ $ 109.8552 ¥ 919.3507
10+ $ 106.4648 ¥ 890.9773
25+ $ 101.9304 ¥ 853.03
100+ $ 95.1397 ¥ 796.2005
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 947.81
