JCE0324D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 18 → 36 V 直流输入, ±15V 直流输出, 3W
供应商型号: 1470-2905-5-ND
供应商: Digi-Key
标准整包数: 1

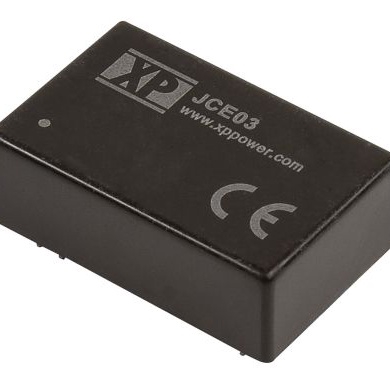

XP POWER AC-DC模块 JCE0324D15

JCE0324D15概述

    JCE03 Series DC-DC Converter 技术手册解析

    产品简介


    JCE03 系列 DC-DC 转换器是 XP Power 公司推出的一款高效能电源转换模块,广泛应用于工业自动化、医疗设备、通信系统等领域。该系列产品具备宽输入电压范围(9-75V)、高隔离电压(1500VDC,可选 3000VDC)和多种输出配置(单路或双路输出),支持灵活的应用需求。产品设计紧凑,采用 DIP24 塑料封装,适合空间有限的设计场合。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注及条件 |
    |
    | 输入电压范围 | 9 | 12/24/48 | 75 | VDC | 分别为 12V、24V、48V 标称值 |
    | 输出电压 | 见型号表格 V
    | 输出电流 | 见型号表格 A
    | 输入电流(满载) | 见型号表格 A
    | 效率 | 74%-81% % | 见型号表格 |
    | 隔离电压 | 1500 | 3000(选) VDC | 添加后缀‘-H’ |
    | 工作温度范围 | -40 | +100 °C | 在 +85°C 至 +100°C 降额使用 |
    | 尺寸 | 1.25x0.8x0.4 in³

    产品特点和优势


    1. 宽输入电压范围:支持 9-75V 的输入电压,适用于多种电源环境。
    2. 高效率:典型效率高达 81%,大幅降低功耗并提高能源利用率。
    3. 高隔离电压:默认提供 1500VDC 隔离,可选 3000VDC 隔离版本。
    4. 无需最小负载要求:简化设计,适应不同负载条件。
    5. 紧凑设计:DIP24 塑料封装,体积小巧,便于集成。
    6. 长期质保:提供三年保修期,确保用户长期使用无忧。

    应用案例和使用建议


    1. 工业自动化:用于 PLC、传感器供电,需确保足够的散热条件以应对高温环境。
    2. 医疗设备:如患者监护仪、医疗成像设备,选择高隔离电压(3000VDC)版本以保障安全性。
    3. 通信设备:配合网络设备,建议外部输入电容增加至 330µF/100V 以增强抗干扰能力。
    使用建议:
    - 在严苛环境中使用时,需注意降额操作以延长使用寿命。
    - 安装过程中需确保良好的接地,减少电磁干扰影响。

    兼容性和支持


    JCE03 系列产品与多种主流接口兼容,支持标准的安全认证(如 UL60950-1 和 CSA C22.2)。XP Power 提供全面的技术支持和售后服务,包括产品选型指导、定制化服务及快速响应的技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压波动较大 | 检查输入电压是否稳定,调整外部滤波电路 |
    | 设备过热 | 检查散热措施是否到位,增加散热片或风扇 |
    | 短路保护失效 | 确认短路保护电路是否正常工作,必要时更换模块 |
    | 输出纹波过大 | 增加输出端电容至推荐值,检查 PCB 布线质量 |

    总结和推荐


    JCE03 系列 DC-DC 转换器以其高效率、高隔离度和紧凑设计成为工业应用的理想选择。无论是严苛的环境条件还是复杂的应用场景,它都能展现出卓越的性能表现。对于需要高性能电源解决方案的工程师来说,这款产品无疑是一个值得信赖的选择。强烈推荐在高可靠性需求的项目中优先考虑 JCE03 系列产品。

JCE0324D15参数

参数
输出电流最大值 100mA,100mA
输入电压最大值 36V
散热方式 -
特性 SCP
类型 -
最大容性负载 -
输出电压组数 2
输出方式 -
输出总功率 -
开关频率 -
输出电压 15V
输入电压最小值 24V(DC)
转换效率 81%
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0324D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0324D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0324D15 JCE0324D15数据手册

JCE0324D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.226 ¥ 145.5597
5+ $ 16.0888 ¥ 134.6431
25+ $ 14.9344 ¥ 124.9823
100+ $ 13.936 ¥ 116.6269
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 145.55
