首页  >  产品百科  >  JCG1512D12

JCG1512D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCG系列, 9 → 18 V 直流输入, ±12V 直流输出, 15W
供应商型号: 209-JCG1512D12
供应商: Mouser
标准整包数: 1

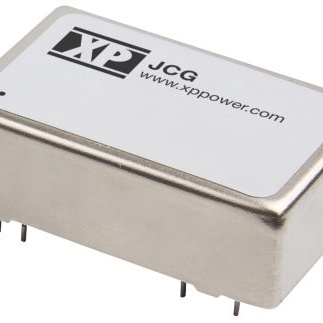

XP POWER AC-DC模块 JCG1512D12

JCG1512D12概述

    DC-DC Converter JCG Series 技术手册



    产品简介



    本技术手册介绍的是JCG系列DC-DC转换器,它是一款高功率密度、高效能的电源管理产品。该系列转换器设计用于各种高功率需求的应用场合,如工业自动化、通信设备和医疗设备等领域。JCG系列提供了单输出和双输出版本,能够满足不同负载需求的场合。产品采用自然对流冷却方式,可以在宽泛的工作温度范围内稳定运行。


    技术参数



    - 输入电压范围:12V(9-18VDC),24V(18-36VDC),48V(36-75VDC)
    - 最大输入电流:根据输入电压和型号,详见数据表
    - 效率:最高可达91%
    - 输出电压:可提供多种电压输出,详见数据表
    - 线性调节率:±0.5%
    - 负载调节率:±0.5%(单输出),±1.0%(双输出)
    - 隔离电压:1600VDC(输入到输出,输入到外壳,输出到外壳)
    - 工作温度范围:-40°C至+100°C
    - 存储温度范围:-40°C至+125°C
    - 湿度范围:高达95%,非凝结状态
    - 启动延迟:最多20毫秒
    - 过载保护:>150%满负载
    - 短路保护:自动恢复(故障中断重启动)


    产品特点和优势



    JCG系列DC-DC转换器具备多项突出特点:
    - 高功率密度:能够在紧凑的封装内提供高功率输出,适用于空间有限的应用场景。
    - 宽输入电压范围:支持2:1的输入电压范围,适应多种不同的供电系统。
    - 优异的电气特性:低纹波和噪声(最高85mV峰峰值),高线性调节率(±0.5%),保证了稳定的输出性能。
    - 长寿命和高可靠性:产品设计寿命超过100万小时,并且拥有3年质保。


    应用案例和使用建议



    应用案例

    - 工业自动化:适用于各种工业设备中的电源模块,提供稳定的电力供应。
    - 通信设备:可用于电信基础设施中,为路由器、交换机等设备提供可靠的电源解决方案。
    - 医疗设备:在医疗设备中使用时,JCG系列确保了高精度和稳定性的电源供应。

    使用建议

    - 在选择型号时,需要根据实际应用中的输入电压和负载需求进行匹配。
    - 注意连接时的Pin脚定义,以确保正确安装和使用。
    - 在高湿度环境中使用时,应注意保持良好的通风条件,防止水分影响电路性能。


    兼容性和支持



    - 兼容性:该系列产品与广泛的应用接口兼容,包括标准的远程开关信号。
    - 厂商支持:制造商提供3年的保修服务,并且可以通过官方渠道获取详细的安装指南和技术支持文档。


    常见问题与解决方案



    问题1:产品启动后无法正常工作

    - 解决方案:检查输入电压是否在规定的范围内,并确认接线无误。若输入电压正常,但设备仍然不工作,请参考技术手册中的故障排除部分或联系技术支持。

    问题2:输出电压不稳定

    - 解决方案:首先确保负载在规定范围内,其次检查输入电源是否存在波动。如果问题依旧存在,请查看负载变化是否超过了产品的承受能力,并参考数据表中的负载调节率。


    总结和推荐



    综上所述,JCG系列DC-DC转换器以其高功率密度、广泛的输入电压范围、卓越的电气特性和长寿命等优势,在工业自动化、通信设备及医疗设备等领域具有显著的应用价值。强烈推荐使用这款产品,特别是在那些对稳定性、可靠性和高效能要求较高的应用场景中。

JCG1512D12参数

参数
输出电压组数 2
输出电流最大值 625mA,625mA
散热方式 -
开关频率 330KHz(Typ)
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出电压 12V
最大容性负载 -
输出总功率 15W
类型 -
输入电压最大值 18V
转换效率 90%
输入电压最小值 9V
输出方式 Fixed
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCG1512D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCG1512D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCG1512D12 JCG1512D12数据手册

JCG1512D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 37.818 ¥ 319.5621
5+ $ 36.018 ¥ 304.3521
10+ $ 34.9056 ¥ 294.9523
30+ $ 33.4152 ¥ 282.3584
100+ $ 30.324 ¥ 256.2378
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 319.56
