JCG1512S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCG系列, 9 → 18 V 直流输入, 5V 直流输出, 15W
供应商型号: 2099425
供应商: element14
标准整包数: 1

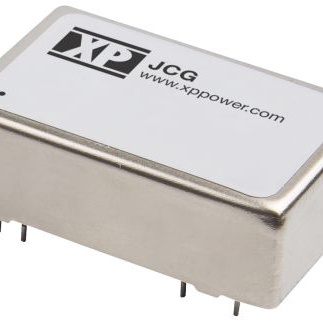

XP POWER AC-DC模块 JCG1512S05

JCG1512S05概述

    # JCG系列DC-DC转换器技术手册

    产品简介


    JCG系列DC-DC转换器是一款高效率、高性能的电源模块,适用于广泛的工业应用。这些转换器设计用于输入电压范围为9V至75V的系统,支持单输出和双输出配置,能够在极端环境下提供稳定可靠的电力供应。它们广泛应用于通信设备、医疗仪器、工业自动化等领域。

    技术参数


    输入参数
    - 输入电压范围: 12V(9-18VDC)、24V(18-36VDC)、48V(36-75VDC)
    - 输入电流: 见表格
    - 输入滤波器: π型网络
    - 反射纹波电流: 20mA峰峰值,通过12μH电感
    - 输入浪涌保护:
    - 12V型号:36VDC,持续1000ms
    - 24V型号:50VDC,持续1000ms
    - 48V型号:100VDC,持续1000ms
    - 欠压锁定: 无
    - 反向电压保护: 无
    输出参数
    - 输出电压: 见表格
    - 最小负载: 无需最小负载
    - 初始设置精度: JCG12型号±1.2%,JCG15型号±1.0%
    - 启动延迟: 最大20ms
    - 线性调节: 最大±0.5%
    - 负载调节: 单输出最大±0.5%,双输出最大±1.0%
    - 交叉调节: 双输出型号±5%
    - 瞬态响应: 最大偏离3%,在250μs内恢复到±1%(25%负载变化)
    - 纹波与噪声: JCG12型号85mV峰峰值,JCG15型号60mV峰峰值(20MHz带宽)
    - 过载保护: >150%满载
    - 过压保护:
    - 2.5/3.3V型号:3.9V典型
    - 5V型号:6.2V典型
    - 12V型号:15.0V典型
    - 15V型号:18.0V典型
    - ±12V型号:±15.0V典型
    - ±15V型号:±18.0V典型
    - 短路保护: 短路后重启(自动恢复)
    其他参数
    - 最大电容负载: 见表格
    - 温度系数: 最大±0.02/°C
    - 隔离电压: 输入到输出1600VDC,输入到外壳1600VDC,输出到外壳1600VDC
    - 隔离电容: 最大2000μF
    - 开关频率: 330kHz典型值
    - 功率密度: JCG12型号30W/in³,JCG15型号37.5W/in³
    - 平均故障间隔时间(MTBF): >1.0百万小时(MIL-HDBK-217F标准,25°C下)

    产品特点和优势


    - 高功率密度: 提供紧凑的设计,在有限的空间内实现高效的电力转换。
    - 宽输入电压范围: 支持多种电源输入,适应不同应用场景。
    - 宽工作温度范围: 能够在极端环境下稳定运行,温度范围为-40°C至+100°C。
    - 双重保护机制: 具有过载、过压和短路保护功能,确保系统的可靠性和安全性。
    - 快速响应: 瞬态响应迅速,恢复时间短,能够快速应对负载变化。
    - 三年质保: 提供长期质量保证,增强用户信心。

    应用案例和使用建议


    应用案例
    - 通信设备: 在路由器、交换机等设备中,确保稳定的电力供应。
    - 医疗仪器: 在监护仪、超声仪等设备中,提供可靠的电力支持。
    - 工业自动化: 在各种工业控制系统中,提供高效、稳定的电力转换。
    使用建议
    - 选择合适的输出电压和电流: 根据具体应用需求选择适合的输出电压和电流等级。
    - 注意散热设计: 尽量采用自然对流方式散热,避免过热导致损坏。
    - 关注电磁兼容性: 配合外部组件使用时,需考虑EMI(电磁干扰)问题。

    兼容性和支持


    - 兼容性: 本产品与其他常见的电子元器件和设备具有良好的兼容性。
    - 厂商支持: 厂商提供三年保修服务,并针对客户的具体应用需求提供技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载是否超出额定范围;调整输入电压至正常范围。 |
    | 过载保护触发 | 减小负载电流,确保不超过满载的150%。 |
    | 开关频率不稳定 | 检查电路连接,确保没有松动或接触不良的情况。 |

    总结和推荐


    JCG系列DC-DC转换器凭借其高功率密度、宽输入电压范围和可靠的保护机制,在各种工业应用中表现出色。其紧凑的设计和强大的功能使其成为许多应用场景的理想选择。鉴于其卓越的性能和长期的质量保障,我们强烈推荐使用JCG系列DC-DC转换器。

JCG1512S05参数

参数
类型 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
散热方式 -
输出电压组数 1
输出电压 5.1V
转换效率 89%
输入电压最小值 9V
输入电压最大值 18V
输出总功率 15W
输出方式 Fixed
开关频率 330KHz(Typ)
输出电流最大值 3A
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
