JSM1024S5V1

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSM10系列, 18 → 36 V 直流输入, 5V 直流输出, 10W
供应商型号: 1673006
供应商: 海外现货
标准整包数: 10

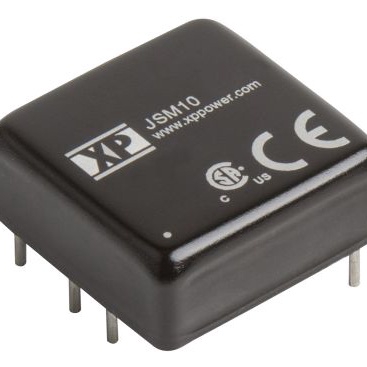

XP POWER AC-DC模块 JSM1024S5V1

JSM1024S5V1概述

    JSM10 Series DC-DC Converter 技术手册

    1. 产品简介


    JSM10 系列是一款高性能的 DC-DC 转换器,适用于各种工业和消费电子产品。这款转换器具备单路和双路输出版本,能够提供稳定的电源供应,广泛应用于电信设备、医疗设备、仪器仪表等领域。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    | : | : | : | : | : | : |
    | 输出电压范围 | 3.3 | - | 30 | VDC | 见型号和评级表 |
    | 输入电压范围 | 9.0 | - | 75 | VDC | 12V、24V、48V 额定值 |
    | 初始设定精度 | - | ±2.0 | - | % | 满载 |
    | 输出电压平衡 | - | ±2.0 | - | % | 双路输出平衡负载 |
    | 线性调节率 | - | ±1.0 | - | % | 最小到最大输入电压 |
    | 负载调节率 | - | ±0.5/±1.0 | - | % | 单/双路输出,从空载到满载 |
    | 横向调节率 | - | ±5.0 | - | % | 当一个负载在 25% 到 100% 之间变化,另一个保持在 100% 时 |
    | 瞬态响应 | 3 | - | 5 | % | 从 25% 负载变化恢复到 1% 需要小于 300 µs |
    | 纹波与噪声 | 80/100 | - | - | mV pk-pk | 3.3V 和 5V 输出,其他型号。20 MHz 带宽 |
    | 过载保护 | - | 150 | - | % | - |
    | 短路保护 | - | 连续重启(脉冲模式),自动恢复 | - | - | - |
    | 最大电容负载 | 见型号和评级表 | - | - | - | - |
    | 温度系数 | - | 0.02 | - | %/°C | - |

    3. 产品特点和优势


    JSM10 系列 DC-DC 转换器的主要特点是:
    - 宽输入电压范围:支持 9-75VDC 的输入电压范围,覆盖多种应用场景。
    - 高效率:典型效率达到 85%,某些型号甚至高达 89%。
    - 强隔离性能:输入到输出的隔离度高达 1500VDC,确保电气安全。
    - 宽工作温度范围:能够在 -40°C 到 +100°C 的温度范围内稳定工作。
    - 小巧轻便:体积仅为 1.00 x 1.00 x 0.40 英寸(25.4 x 25.4 x 10.16 mm),重量仅约 0.03 磅(15.0g)。

    4. 应用案例和使用建议


    应用案例:
    - 电信设备:用于电信设备中的电源模块,提供稳定可靠的电源。
    - 医疗设备:在医疗设备中作为辅助电源,确保设备的正常运行。
    - 仪器仪表:应用于各种工业仪器仪表中,提供精确的电源供应。
    使用建议:
    - 散热管理:由于工作温度较高,建议在使用过程中配备可选的散热片(-HK)以提高散热效果。
    - 外部电容器:为了更好地控制纹波和噪声,建议使用外部电容器,如 CHEMI-CON KY 330µF/100V。
    - 远程开关:如果需要远程开关功能,可以选择添加 -R 后缀的型号。

    5. 兼容性和支持


    JSM10 系列 DC-DC 转换器具有良好的兼容性,可以与其他标准电子元器件配合使用。此外,制造商提供了三年的保修服务,确保用户在使用过程中得到充分的支持和保障。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | : | : |
    | 纹波和噪声过大 | 增加外部电容器 |
    | 温度过高 | 使用散热片(-HK) |
    | 无法启动 | 检查输入电压是否在允许范围内 |
    | 输出电压不稳定 | 检查负载是否过重 |

    7. 总结和推荐


    综上所述,JSM10 系列 DC-DC 转换器凭借其宽输入电压范围、高效率、强隔离性能和宽工作温度范围,在众多应用场景中表现出色。其优异的性能和广泛的应用领域使其成为市场上极具竞争力的产品。强烈推荐在各种工业和消费电子产品中使用 JSM10 系列 DC-DC 转换器。

JSM1024S5V1参数

参数
输入电压最小值 24V(DC)
输出电压组数 1
类型 -
输出方式 DC-DC
输出总功率 -
输入电压最大值 36V
开关频率 -
输出电流最大值 2A
最大容性负载 -
散热方式 -
输出电压 5.1V
特性 SCP,UVLO
转换效率 85%
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

JSM1024S5V1厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSM1024S5V1数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSM1024S5V1 JSM1024S5V1数据手册

JSM1024S5V1封装设计

查看详情并下载
Symbol
Footprint
3D Model
