IT2415S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IT系列, 9 → 36 V 直流输入, ±15V 直流输出, 3W
供应商型号: 1738194
供应商: 海外现货
标准整包数: 1

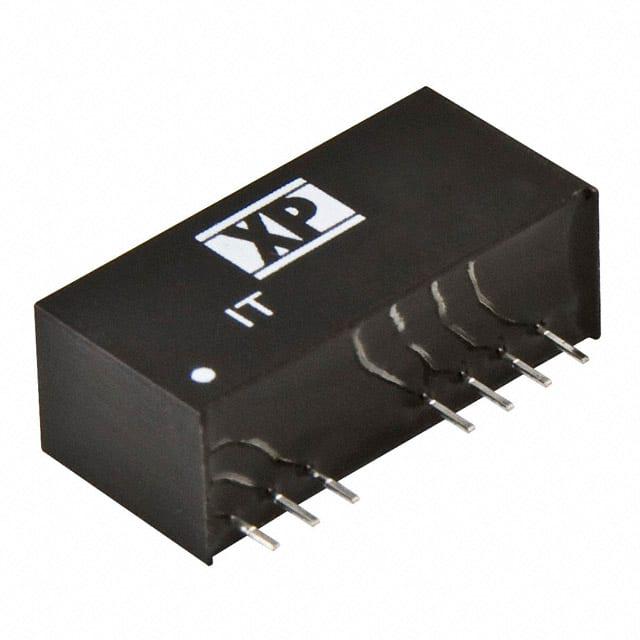

XP POWER DC-DC模块 IT2415S

IT2415S概述


    产品简介


    IT系列电源模块是专为广泛的应用设计的一种高效、可靠的电源转换设备。这些模块能够提供受控的单输出和双输出,广泛应用于工业自动化、通信设备、医疗仪器等领域。其特点是紧凑的设计、宽输入电压范围以及高效率,使其成为各种应用场景下的理想选择。

    技术参数


    - 功率输出:3瓦特
    - 输入电压范围:9.0-75.0 V
    - 输出电压范围:
    - 单输出:3.3 V, 5.0 V, 12.0 V, 15.0 V
    - 双输出:±5.0 V, ±12.0 V, ±15.0 V
    - 最大输出电流:
    - 单输出:700 mA(3.3 V),600 mA(5.0 V),250 mA(12.0 V),200 mA(15.0 V)
    - 双输出:±300 mA(±5.0 V),±125 mA(±12.0 V),±100 mA(±15.0 V)
    - 线性调节率:±0.5%最大
    - 负载调节率:±0.5%最大(10-100%负载)
    - 纹波与噪声:50 mV峰峰值(20 MHz带宽)
    - 隔离电压:1500 VDC
    - 工作温度范围:-40°C 至 +100°C
    - 存储温度范围:-40°C 至 +125°C
    - 开关频率:250 kHz典型值
    - 效率:高达85%
    - 安全认证:UL60950-1, CAN/CSA C22.2 No.60950-1, UL62368-1

    产品特点和优势


    IT系列电源模块具有以下显著特点和优势:
    - 宽输入电压范围:从9.0到75.0 V,适合多种供电需求。
    - 高效率:最高可达85%,减少能源损耗,提高系统整体效率。
    - 隔离保护:1500 VDC的隔离电压确保了安全可靠的操作环境。
    - 远程控制:通过2.7至15 VDC的信号可以远程开启或关闭输出。
    - 长期可靠性:1500万小时的平均无故障时间,提供稳定的电力供应。
    - 广泛的适用性:支持单输出和双输出模式,满足不同场合的需求。

    应用案例和使用建议


    IT系列电源模块适用于多种应用场景,如工业自动化控制系统、通信设备电源、医疗设备、测试和测量设备等。使用时应注意以下几点建议:
    - 负载匹配:确保输出电流不超过模块的最大额定值。
    - 散热管理:虽然模块为对流冷却,但在高负载情况下应适当增加散热措施。
    - 远程控制:可以通过适当的信号控制模块的启停,增强系统的灵活性。

    兼容性和支持


    IT系列电源模块与大多数标准工业设备兼容,具备宽输入电压范围,易于集成到现有系统中。厂商提供全面的技术支持,包括产品手册、安装指南和技术咨询,以帮助用户快速上手并解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题:在空载状态下,电源模块无法正常启动。
    - 解决方案:请确保负载满足最低要求(通常无负载运行不会损坏模块)。
    - 问题:输出电压不稳。
    - 解决方案:检查输入电压是否在规定的范围内,并确保负载连接正确。
    - 问题:过热现象。
    - 解决方案:检查散热条件,确保良好的空气流通,避免长时间过载运行。

    总结和推荐


    总体而言,IT系列电源模块是一款高效、可靠且易于集成的电源转换设备。它具备宽输入电压范围、高效率、优良的隔离性能和远程控制功能,适用于多种工业应用场合。强烈推荐在需要稳定、可靠电源解决方案的项目中使用该产品。

IT2415S参数

参数
最大容性负载 -
输出电流最大值 100mA
输出方式 Fixed
特性 Remote On/Off,SCP
输出总功率 3W
输出电压 15V
输入电压最小值 9V
散热方式 -
类型 -
转换效率 84%
输出电压组数 2
输入电压最大值 36V
开关频率 250KHz(Typ)
长*宽*高 26mm(长度)*9.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IT2415S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IT2415S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IT2415S IT2415S数据手册

IT2415S封装设计

查看详情并下载
Symbol
Footprint
3D Model
