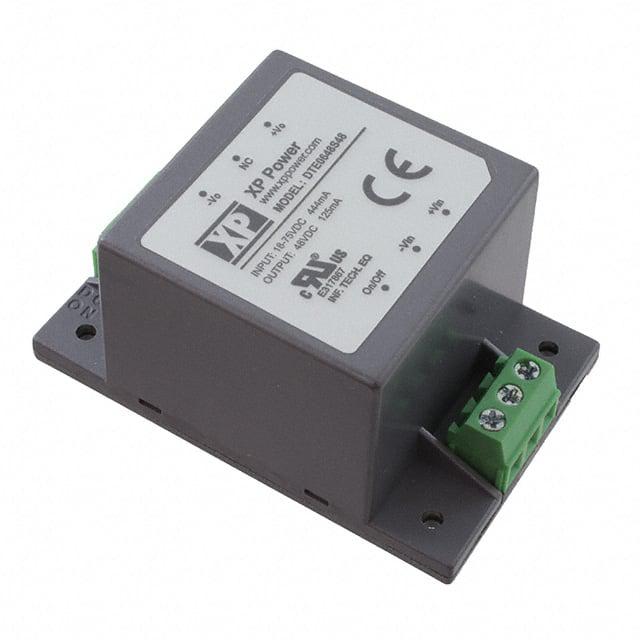

DTE0648S48

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, DTE06系列, 18→ 75 V 直流输入, 48V 直流输出, 6W
供应商型号: 3248156
供应商: element14
标准整包数: 1
XP POWER DC-DC模块 DTE0648S48

DTE0648S48概述

    # DTE06 Series DC-DC Converter 技术手册解析

    1. 产品简介


    基本信息
    DTE06 系列是 XPPower 生产的一款 6 瓦功率的封装式 DC-DC 转换器。该系列产品具有单输出和双输出版本,适用于各种商业和工业应用。
    主要功能
    - 宽输入电压范围:提供两个宽电压输入范围(4:1),适用于 12/24VDC 和 24/48VDC。
    - 双重保护机制:具备输入欠压、短路及过载保护功能。
    - 远程开关控制:支持远程开关控制功能,便于系统管理和维护。
    - 高效能输出:提供多种标准输出电压,如 5.1V、12V、15V、24V 和 48V,最大输出电流为 1.2A。
    应用领域
    广泛应用于通信设备、工业自动化、医疗设备、轨道交通等领域。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输出电压 | 5.1 | - | 48 | V | 见模型和等级表 |
    | 初始设定精度 | - | ±2 | - | % | 满载时 |
    | 输入电压范围(12V & 24V) | 9 | - | 36 | VDC
    | 输入电压范围(24V & 48V) | 18 | - | 75 | VDC
    | 效率 | - | 83 | - | % | 见模型和等级表 |
    | 隔离度 | - | 3000 | - | VDC | 功能测试 60 秒 |
    | 热阻抗 | - | 3.12 | - | °C/W | 自然对流,空气流速 20 LFM |

    3. 产品特点和优势


    - 高集成度:采用全封装设计,易于安装和连接,提高了系统的稳定性和可靠性。
    - 宽工作温度范围:可在 -40°C 至 +105°C 的环境中稳定工作,满足严苛的应用需求。
    - 高性能隔离:3kVDC 输入/输出隔离,确保输入和输出之间有良好的电气分离。
    - 高效能输出:典型效率高达 85%,显著降低能耗。
    - 远程控制功能:支持远程开关控制,便于远程管理和维护。

    4. 应用案例和使用建议


    应用案例
    DTE06 系列转换器已成功应用于通信基站、工业控制系统和医疗设备中,确保了这些系统的稳定供电。
    使用建议
    - 在安装过程中,确保按照手册中的接线图正确连接输入和输出端口,避免误接导致的损坏。
    - 安装时应注意散热设计,以保证最佳的工作性能。
    - 使用期间定期检查输入和输出电压,确保其处于正常范围内。

    5. 兼容性和支持


    - 兼容性:可与其他标准接口的电子设备兼容,如 PLC、DCS 系统等。
    - 支持和维护:XPPower 提供全面的技术支持和三年质保服务,确保用户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    常见问题
    1. 输入电压波动导致输出不稳定
    - 解决方案:检查输入电压是否稳定,必要时使用稳压器进行稳压处理。
    2. 无法远程开关控制
    - 解决方案:确认远程开关信号是否符合逻辑电平要求,确保线路连接正确无误。

    7. 总结和推荐


    综合评估
    DTE06 系列 DC-DC 转换器凭借其高集成度、宽工作温度范围和高效的电气性能,在市场上具有较强的竞争力。其多重保护机制和远程控制功能进一步提升了其适用性和便利性。
    推荐
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐 DTE06 系列转换器用于各类商业和工业应用场景,特别是对稳定性、可靠性和效率要求较高的场合。

DTE0648S48参数

参数
开关频率 -
输出电压 48V
输出电流最大值 125mA
特性 -
转换效率 83%
输入电压最大值 75V
散热方式 -
输入电压最小值 48V(DC)
最大容性负载 -
输出电压组数 1
输出方式 -
输出总功率 -
类型 -
长*宽*高 53mm(长度)*34mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

DTE0648S48厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

DTE0648S48数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER DTE0648S48 DTE0648S48数据手册

DTE0648S48封装设计

查看详情并下载
Symbol
Footprint
3D Model
