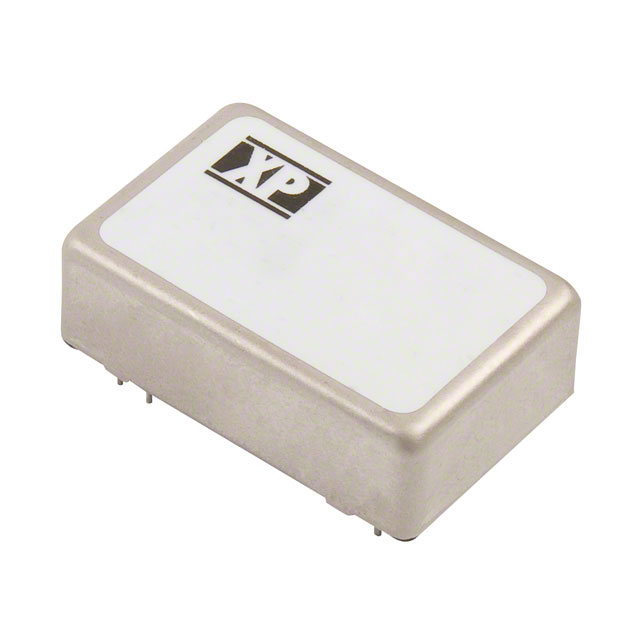

JTF1248S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 18 → 75 V 直流输入, 12V 直流输出, 12W
供应商型号: 1637931
供应商: element14
标准整包数: 1
XP POWER AC-DC模块 JTF1248S12

JTF1248S12概述

    # 电子元器件产品技术手册:JTF系列DC/DC转换器

    产品简介


    JTF系列DC/DC转换器是一种高功率密度的电源模块,适用于广泛的应用领域。这些转换器提供单输出和双输出型号,具备宽输入范围(24V或48V)、高隔离电压和优异的环境适应能力。它们特别适用于工业控制、通信设备、汽车电子以及医疗设备等场合。

    技术参数


    输入参数
    - 输入电压范围:24V(9-36VDC),48V(18-75VDC)
    - 输入电流:详见表格
    - 输入滤波:π网络
    - 输入反射纹波电流:20mA pk-pk通过12μH电感和47μF电容
    - 输入浪涌电流:24V模型:50VDC(100ms,12W版本为1秒);48V模型:100VDC(100ms,12W版本为1秒)
    输出参数
    - 输出电压:详见表格
    - 最小负载要求:无最小负载限制
    - 初始设定精度:JTF15型号±1.0%,其他型号±1.2%
    - 启动延迟:20ms典型值
    - 线路调节率:±0.2%单输出,±0.5%双输出
    - 负载调节率:±0.5%单输出,±1.0%双输出
    - 跨导率:±5%双输出型号(见备注2)
    - 暂态响应:<3%最大偏差,250μs内恢复至1%以内
    - 纹波与噪声:JTF08, JTF10, JTF12为85mV峰峰值,JTF15为60mV峰峰值(20MHz带宽)
    - 过载保护:JTF08和JTF15为150%额定负载,JTF10和JTF12为170%额定负载
    - 过压保护:详见表格
    - 短路保护:复位与重启(自动恢复)
    额外特性
    - 功率密度:JTF08:20W/in³,JTF10:25W/in³,JTF12:30W/in³,JTF15:37.5W/in³
    - MTBF:>1MHrs(MIL-HDBK-217F标准,25°C时)
    - 隔离电压:输入对输出1600VDC,输入对外壳1600VDC,输出对外壳1600VDC
    - 最大隔离电容:JTF15:2000pF,其他型号:1500pF
    - 开关频率:JTF15:330kHz典型值,其他型号:270kHz典型值

    产品特点和优势


    JTF系列DC/DC转换器具有高功率密度、宽输入范围、高隔离电压和优异的负载调节能力。其独特的设计能够在极端环境下稳定工作,且具备多重保护机制,确保长期可靠性。这些特性使得JTF系列成为工业和通信领域的理想选择。

    应用案例和使用建议


    JTF系列转换器适用于多种应用场景,例如:
    - 工业自动化控制系统
    - 通信设备电源
    - 汽车电子系统
    - 医疗设备
    使用建议:
    - 在高负载条件下,应注意散热问题,确保良好的自然对流冷却。
    - 根据具体应用选择合适的型号,如需大功率输出,可以选择JTF15型号。

    兼容性和支持


    JTF系列转换器设计时考虑了广泛的兼容性,可与其他主流电子元器件和设备无缝集成。制造商提供三年保修期及全面的技术支持服务,以确保客户能够顺利使用和维护这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时出现过载报警 | 检查输入电压和负载情况,调整负载分配 |
    | 输出电压不稳定 | 检查输入电压,调整输出电容 |
    | 温度过高 | 加强散热措施,确保良好的自然对流 |

    总结和推荐


    JTF系列DC/DC转换器以其卓越的性能和稳定性,特别是在宽输入范围和高功率密度方面表现出色。适合需要高性能电源模块的各种应用场景。综合考虑其特点、优势以及广泛应用的可能性,我们强烈推荐使用JTF系列DC/DC转换器。

JTF1248S12参数

参数
输入电压最小值 18V
转换效率 90%
输出电流最大值 1A
类型 -
输入电压最大值 75V
最大容性负载 -
开关频率 270KHz(Typ)
输出方式 Fixed
输出总功率 12W
输出电压组数 1
特性 Remote On/Off,OCP,OVP,SCP
输出电压 12V
散热方式 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF1248S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
