首页  >  产品百科  >  JWE0648S24

JWE0648S24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWE06系列, 18 → 75 V 直流输入, 24V 直流输出, 6W
供应商型号: 1470-4072-ND
供应商: Digi-Key
标准整包数: 1

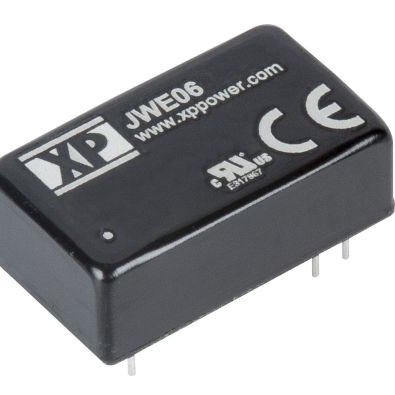

XP POWER AC-DC模块 JWE0648S24

JWE0648S24概述

    JWE06 Series DC-DC Converter 技术手册

    1. 产品简介


    JWE06系列是XP Power公司推出的一款DC-DC转换器,提供单输出和双输出两种类型。该转换器具有宽输入电压范围(4:1)、高功率密度和1500 VDC的隔离电压,适用于工业控制、医疗设备、通信系统等多种应用领域。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 9-36V 或 18-75V |
    | 输出电压 | 3.3V 至 30V |
    | 输出电流 | 单输出:1500mA / 双输出:±250mA |
    | 效率 | 最高达88% |
    | 隔离电压 | 1500/1800 VDC |
    | 工作温度范围 | -40°C 至 +105°C |
    | 封装尺寸 | 0.94 x 0.54 x 0.31英寸(23.8 x 13.7 x 8.0毫米)|
    | 温度系数 | 0.02%/°C |
    | 切换频率 | 370kHz |

    3. 产品特点和优势


    - 宽输入电压范围:4:1输入范围使得产品可以在不同电压环境中稳定运行。
    - 高效率:最高可达88%,节能效果显著。
    - 高隔离电压:1500 VDC的隔离电压确保了安全可靠的电气隔离。
    - 宽工作温度范围:能够在极端环境下正常工作,适应多种应用场合。
    - 金属外壳:具备良好的散热性能和防护能力。
    - 长保修期:提供三年质保,确保用户使用无忧。

    4. 应用案例和使用建议


    JWE06系列转换器广泛应用于各种需要直流到直流电源转换的场合,如医疗设备、工业控制系统、通信设备等。在实际应用中,需要注意以下几点:
    - 选择合适的型号:根据具体应用需求选择合适输入电压范围和输出电压及电流的型号。
    - 外部电容配置:为提高稳定性,在一些特殊应用场景中可增加外部电容,例如增加330μF/100V的CHEMI-CON KY电容器。

    5. 兼容性和支持


    JWE06系列转换器支持与多种标准接口和协议兼容。同时,XP Power公司提供了详细的技术文档和支持服务,确保用户能够顺利进行安装和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换效率低于预期 | 检查输入电压是否在额定范围内,确认负载是否过大。|
    | 输出电压不稳定 | 确认输出负载是否均衡,检查是否有过多外部干扰。|
    | 环境温度过高导致热保护 | 优化散热设计,适当降低负载,或者更换散热更好的外壳材料。|

    7. 总结和推荐


    总体而言,JWE06系列DC-DC转换器是一款性能优异、应用广泛的电源转换解决方案。其宽输入电压范围、高效率、稳定的输出性能和可靠性使其成为工业和商业应用的理想选择。对于需要高效、稳定且耐用电源转换的应用场景,强烈推荐使用这款产品。

JWE0648S24参数

参数
输入电压最大值 75V
输出电流最大值 250mA
输出电压 24V
转换效率 87%
输出总功率 -
输入电压最小值 48V(DC)
散热方式 -
特性 OCP,SCP
输出方式 -
最大容性负载 -
输出电压组数 1
类型 -
开关频率 -
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWE0648S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWE0648S24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWE0648S24 JWE0648S24数据手册

JWE0648S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.5584 ¥ 236.6777
5+ $ 27.7056 ¥ 229.6102
10+ $ 26.8424 ¥ 222.4564
25+ $ 25.6984 ¥ 212.9755
100+ $ 23.9929 ¥ 198.8412
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 236.67
