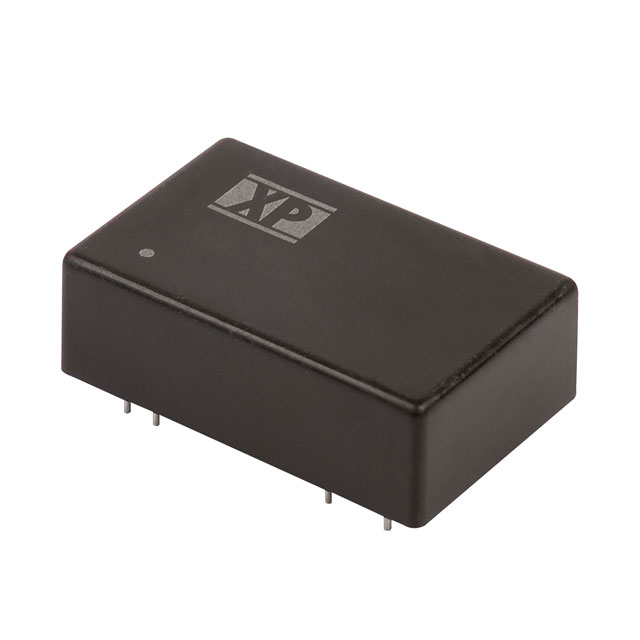

JCE0612D24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE系列, 9 → 18 V 直流输入, ±24V 直流输出, 6W
供应商型号: 209-JCE0612D24
供应商: Mouser
标准整包数: 1
XP POWER AC-DC模块 JCE0612D24

JCE0612D24概述

    电子元器件产品技术手册

    产品简介


    JCE系列DC-DC转换器是一款高效的电源转换模块,适用于各种工业和消费电子产品。该系列产品采用塑料封装(DIP-24)或金属封装,具备宽输入电压范围(2:1),并提供单输出和双输出选项。主要功能包括高隔离电压(1500 VDC,默认为3000 VDC可选)、过载保护、短路保护等。其广泛应用于通信设备、医疗仪器、工业自动化等领域。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-75 VDC) |
    | 输出电压 | 见表 |
    | 输出电流 | 见表 |
    | 输入电流 | 见表 |
    | 效率 | 见表 |
    | 隔离电压 | 1500 VDC 输入到输出(3000 VDC 可选) |
    | 开关频率 | 330 kHz |
    | 最大负载电容 | 见表 |
    | 工作温度 | -40°C 至 +100°C |
    | 存储温度 | -55°C 至 +125°C |

    产品特点和优势


    JCE系列DC-DC转换器具有以下特点和优势:
    1. 宽输入电压范围:2:1的输入电压范围使得产品能够在多种供电环境下稳定运行。
    2. 高隔离电压:默认提供1500 VDC隔离电压,可选3000 VDC版本,适用于对安全性和隔离度有较高要求的应用场合。
    3. 优异的稳定性:线性调节精度±0.5%,负载调节精度±1.2%(单输出)和±5%(双输出),确保输出电压的稳定性和可靠性。
    4. 低纹波和噪声:输出纹波和噪声仅为80 mV pk-pk(部分型号为100 mV),有助于提高系统的整体性能。
    5. 长期保修:提供三年质保,彰显产品质量和厂家信心。

    应用案例和使用建议


    JCE系列DC-DC转换器广泛应用于多种场合,例如:
    - 通信设备:为路由器、交换机等设备提供稳定的电源供应。
    - 医疗仪器:为医疗设备提供安全可靠的电源。
    - 工业自动化:为传感器、执行器等设备提供稳定的电源。
    使用建议:
    - 在选择具体型号时,应根据实际应用需求确定输入电压范围和输出电压及电流。
    - 确保输入端和输出端之间的布线合理,以减少电磁干扰。
    - 根据应用场景选择合适的封装类型(塑料或金属)。

    兼容性和支持


    JCE系列DC-DC转换器与大多数电子设备兼容,易于集成到现有系统中。厂商提供全面的技术支持和售后服务,包括产品文档、软件工具和在线技术支持等。对于特殊应用,厂商还可以提供定制化服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在正常范围内,调整负载电阻,检查接线是否有接触不良 |
    | 输出电流不足 | 检查输入电压是否过低,确认负载是否过大,检查接线是否有接触不良 |
    | 纹波和噪声较大 | 检查滤波电容是否损坏或容量不足,检查PCB布局是否有问题 |

    总结和推荐


    综上所述,JCE系列DC-DC转换器是一款高效、可靠且灵活的电源转换模块,适用于多种应用场景。其宽输入电压范围、高隔离电压、优异的稳定性以及长期保修等特性使其在市场上具有很强的竞争力。强烈推荐给需要高性能电源解决方案的设计者和工程师们。
    希望以上内容能为您提供有价值的信息,并帮助您更好地了解和使用JCE系列DC-DC转换器。

JCE0612D24参数

参数
转换效率 81%
输入电压最大值 18V
输出电压 24V
输出总功率 6W
散热方式 -
输出电压组数 2
输入电压最小值 9V
输出电流最大值 125mA,125mA
输出方式 -
特性 OCP,SCP,UVLO
开关频率 -
最大容性负载 -
类型 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
