JCE0348S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 36 → 75 V 直流输入, 15V 直流输出, 3W
供应商型号: 1470-2919-5-ND
供应商: Digi-Key
标准整包数: 1

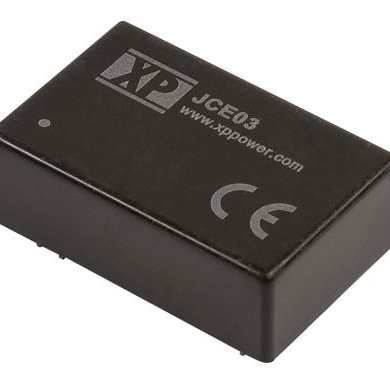

XP POWER AC-DC模块 JCE0348S15

JCE0348S15概述

    JCE03 Series DC-DC Converter 技术手册

    产品简介


    JCE03 系列是 XPPower 公司生产的高性能 DC-DC 转换器。该系列转换器采用双列直插(DIP)封装,适用于多种工业应用。这些转换器提供了宽输入电压范围、高效率、全调节输出以及无需最小负载要求等特性,使其成为各种电路设计的理想选择。

    技术参数


    - 输入电压范围:9-18 VDC(12 V 额定值)、18-36 VDC(24 V 额定值)、36-75 VDC(48 V 额定值)
    - 输出电压:3.3 V, 5.0 V, 12.0 V, 15.0 V, 24.0 V 和 ±3.3 V, ±5.0 V, ±12.0 V, ±15.0 V, ±24.0 V
    - 最大输出电流:
    - 单输出:最高可达 900 mA
    - 双输出:最高可达 ±450 mA
    - 效率:最低 73%,最高可达 81%
    - 隔离:1500 VDC,可选 3000 VDC
    - 工作温度范围:-40 °C 至 +100 °C
    - 封装尺寸:1.25 x 0.80 x 0.40 英寸(31.75 x 20.32 x 10.16 mm)
    - 功率密度:7.5 W/in³
    - 重量:0.03 磅(约 13.0 克)

    产品特点和优势


    JCE03 系列 DC-DC 转换器具备多项显著优势:
    - 宽输入电压范围:支持 9-75 VDC,能够适应不同电源环境。
    - 高效能:最高可达 81% 的效率,有助于减少能耗和发热量。
    - 全调节输出:确保输出电压稳定可靠。
    - 无需最小负载要求:灵活性更高,适用于各种负载条件。
    - 长期保修:提供三年质保,增强用户信心。
    - 高隔离电压:1500 VDC 的基本隔离,可选 3000 VDC 隔离,满足严格的安全标准。

    应用案例和使用建议


    JCE03 系列广泛应用于工业自动化、医疗设备、通信设备和仪器仪表等领域。在实际应用中,该转换器通常用于将电池或交流电源转换为所需的直流电压,以驱动传感器、控制器或其他低电压电路。
    使用建议:
    - 确保输入电容足够大,如推荐使用 470 μF/100 V 的输入电容器。
    - 注意散热,避免长时间高负荷运行导致过热。
    - 按照应用手册建议连接外部滤波元件,例如 4.7 μF(K)和 300 pF(M),2kV 电容器。

    兼容性和支持


    - 兼容性:JCE03 系列转换器可以与其他标准电子元器件无缝对接,适用于多种电路设计。
    - 支持:XPPower 提供详尽的技术文档和客户支持服务,包括应用指南、技术咨询等,帮助用户解决问题并优化系统性能。

    常见问题与解决方案


    - Q:能否承受短路?
    - A:JCE03 系列具有连续短路保护功能,当发生短路时会自动恢复。
    - Q:如何提高转换效率?
    - A:建议在输入端安装 470 μF/100 V 的电容器,并确保所有接线尽可能短且粗。
    - Q:工作温度范围是多少?
    - A:工作温度范围为 -40 °C 至 +100 °C,在 +85 °C 至 +100 °C 范围内需降额使用。

    总结和推荐


    JCE03 系列 DC-DC 转换器以其宽泛的输入电压范围、高效率、高可靠性等特点,在众多工业应用中表现出色。无论是在恶劣的工作环境中还是在需要高精度输出的应用场合,该产品都能提供稳定的性能。因此,我们强烈推荐这款转换器作为工业电子设备中的核心组件。
    综上所述,JCE03 系列 DC-DC 转换器是一款非常优秀的电子元器件产品,值得在各种严苛的工业环境中使用。

JCE0348S15参数

参数
散热方式 -
类型 -
输出电流最大值 200mA
输出电压组数 1
输入电压最大值 75V
转换效率 81%
输出电压 15V
输入电压最小值 48V(DC)
输出方式 -
最大容性负载 -
输出总功率 -
开关频率 -
特性 SCP
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
