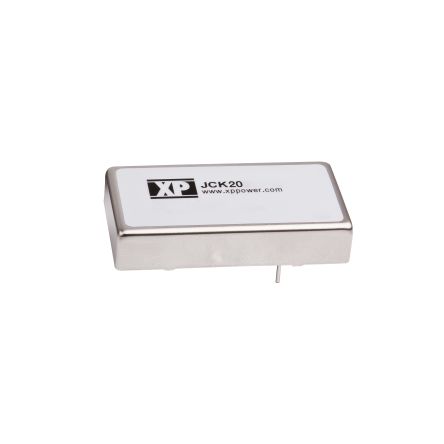

JCK2024S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 18 → 36 V 直流输入, 5V 直流输出, 20W
供应商型号: 1227428
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JCK2024S05

JCK2024S05概述

    # JCK系列DC-DC转换器技术手册

    产品简介


    JCK系列DC-DC转换器是一款高性能的电源转换解决方案,适用于各种工业和商业应用。该系列产品具备单路和双路输出版本,提供多种输入电压范围(12V、24V、48V),可以满足不同系统的需求。凭借高达93%的高效率,JCK系列能够显著减少能源浪费,提升系统的整体能效。
    主要功能和应用领域
    - 输入电压范围:2:1 输入范围,覆盖9-18V、18-36V和36-75V三种标准输入电压。
    - 远程控制:具备远程开启/关闭功能,通过逻辑信号控制。
    - 宽工作温度范围:能够在-40°C到+100°C的环境下稳定运行。
    - 高隔离度:具备1600VDC的输入/输出隔离度,确保安全可靠。
    - 高效节能:最高可达93%的转换效率,降低能耗。
    应用领域包括但不限于通信设备、工业自动化、医疗设备、电动汽车充电系统等。

    技术参数


    输入特性
    - 输入电压范围:9-18V(12V)、18-36V(24V)、36-75V(48V)
    - 输入电流:具体数值见下表
    - 欠压锁定:12V模型:ON 8.6V, OFF 7.9V;24V模型:ON 17.8V, OFF 16V;48V模型:ON 33.5V, OFF 30.5V
    - 输入浪涌保护:12V模型:36VDC(100ms);24V模型:50VDC(100ms);48V模型:100VDC(100ms)
    输出特性
    - 输出电压:具体数值见下表
    - 输出电压调整范围:±10%
    - 最小负载:无最小负载要求
    - 线性调节率:±0.5%
    - 负载调节率:单输出型号:±0.5%,双输出型号:±1%
    - 交叉调节率:±5%
    - 设置点精度:±1%
    性能指标
    - 启动延迟时间:<20ms
    - 启动上升时间:<5ms
    - 纹波噪声:75mVpk-pk
    - 瞬态响应:±3%最大偏差,在250μs内恢复到±1%
    - 温度系数:0.02%/°C
    安全特性
    - 过压保护:详见下表
    - 过载保护:>140%满载
    - 短路保护:重启(脉冲模式),自动恢复
    - 输入至输出绝缘电阻:≥109Ω
    - 输入至输出绝缘电容:1200pF

    产品特点和优势


    JCK系列DC-DC转换器的最大特点是其出色的宽温工作能力、高效率和强大的电气保护特性。产品设计紧凑,能够承受高电压输入和严苛的工作环境。特别是其高达1600VDC的输入/输出隔离度,为系统提供了极其安全可靠的电力传输解决方案。此外,远程控制功能使得设备管理更加便捷,适合在需要复杂监控的环境中使用。

    应用案例和使用建议


    应用案例
    在通信基站中,JCK系列被用于为各种关键设备提供稳定的直流电源。在这些场景中,其高效率和宽工作温度范围确保了即使在极端条件下也能正常运行。而在工业自动化领域,该产品则广泛应用于工厂自动化设备的电源管理中,以实现高效且稳定的电力供应。
    使用建议
    为了充分发挥JCK系列的性能,建议在实际应用中根据具体需求选择合适的输入电压和输出电压配置。同时,应尽量减少外部干扰对电源的影响,比如合理布置输入滤波电路。另外,由于产品具有较高的启动延迟时间,对于那些需要快速启动的应用场合,可能需要额外考虑系统的设计和布局。

    兼容性和支持


    JCK系列DC-DC转换器与大多数标准接口兼容,可以直接连接到现有系统中。制造商提供了详细的技术文档和支持服务,包括详细的安装指南、维护手册和故障排查指南,以便用户能够轻松地进行系统集成和后期维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超出规定范围 | 检查并调整输入电压,确保其处于指定范围内 |
    | 输出电压不稳定 | 检查输入电压和负载情况,必要时增加输出电容或更换电感 |
    | 系统无法启动 | 检查远程控制信号是否正确,确认输入电压和负载匹配 |

    总结和推荐


    综上所述,JCK系列DC-DC转换器凭借其高效能、高可靠性及广泛的适用性,成为市场上极具竞争力的产品之一。无论是工业自动化、通信设备还是其他高要求的应用场景,JCK系列都能够提供稳定可靠的电源解决方案。因此,强烈推荐使用该产品,特别是在需要高度稳定性和可靠性的工作环境中。

JCK2024S05参数

参数
输入电压最大值 36V
开关频率 -
输出方式 -
类型 -
散热方式 -
最大容性负载 -
输出电压组数 1
输出总功率 20W
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输入电压最小值 18V
输出电压 5V
转换效率 93%
输出电流最大值 4A
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
