首页  >  产品百科  >  Q02-5

Q02-5

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, Q系列, 0 → 5 V 直流输入, 200V 直流输出, 0.5W
供应商型号: 2565493
供应商: element14
标准整包数: 1

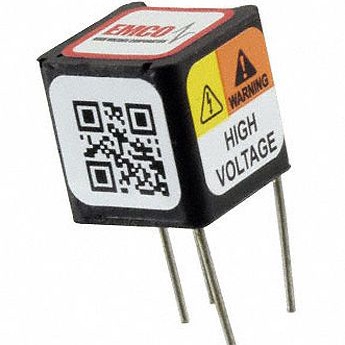

XP POWER DC-DC模块 Q02-5

Q02-5概述

    电子元器件产品技术手册解析

    产品简介


    Q系列是EMCO High Voltage公司生产的超小型直流到高压直流转换器(DC to HV DC Converter),可在体积仅为0.125立方英寸(约2.04立方厘米)的空间内提供高达5,000伏特的输出电压。该系列产品具有多种型号,可实现从0到+/-100伏特到0到+/-10,000伏特的输出电压范围,额定功率为0.5瓦特。这些转换器广泛应用于便携式、电池供电的设备中,适用于各种精密仪器和测量设备中,如光电二极管、光电倍增管、光源、压电装置、保持离子泵、电泳、打印机和点火器等。

    技术参数


    以下是Q系列转换器的技术规格,涵盖了不同型号的产品:
    | 型号 | 输入电压(VDC) | 输出电压(VDC) | 输出电流(mA) | 电压纹波(%) | 输入电流(毫安) |
    |
    | Q01-5 | 0至5V | 0至+/-100V | 5 | <1.00 | <50, <175 |
    | Q02-5 | 0至5V | 0至+/-200V | 2.5 | <0.25 | <50, <175 |
    | Q03-5 | 0至5V | 0至+/-300V | 1.6 | <0.25 | <50, <175 |
    | Q04-5 | 0至5V | 0至+/-400V | 1.25 | <0.05 | <50, <175 |
    | Q05-5 | 0至5V | 0至+/-500V | 1 | <0.10 | <50, <200 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    Q系列转换器的主要特点和优势如下:
    - 超小型封装:能够提供高达5,000伏特的输出电压,却仅占用0.125立方英寸的空间,适合对尺寸要求较高的场合。
    - 无外部组件需求:内部集成设计使得用户无需额外的外部元件,简化了系统设计。
    - 低纹波和EMI/RFI:典型情况下纹波小于0.05%,远低于同类产品,从而提高了系统的稳定性。
    - 比例输入输出:输入电压与输出电压成正比,输入电压范围为0.7V至最大输入电压,输出电压可控。
    - 短路保护:提供短路保护,持续时间可达1分钟,确保了电路的安全性。
    - 低泄漏电流:提供超低泄漏电流,从而提高电源效率。
    - 宽温度范围:能够在-55°C至+75°C的温度范围内正常工作,适应不同的环境条件。

    应用案例和使用建议


    Q系列转换器已成功应用于多个领域,例如:
    - 光电二极管:用于检测弱光信号。
    - 光电倍增管:用于检测微弱的光线,提升信号灵敏度。
    - 压电装置:用于驱动压电传感器。
    - 离子泵:用于维持真空系统中的低压环境。
    - 打印机和点火器:用于控制电流,实现点火或喷墨打印。
    对于用户来说,合理选择输出电压范围,避免超过额定值可以进一步提高转换器的可靠性和使用寿命。此外,由于没有最小负载的要求,这使得它更加灵活,可以轻松集成到现有的设计中。

    兼容性和支持


    Q系列转换器设计上考虑到了与各类电子元件和设备的兼容性。产品可与多种类型的电路板和其他电子元件配合使用。公司提供详细的技术文档和技术支持服务,以便用户解决可能遇到的问题。具体的支持服务包括产品选型咨询、技术支持热线和售后维修服务。

    常见问题与解决方案


    - 问题1:如何避免过载?
    - 解决方法:在无负载或轻负载条件下,应降低输入电压,以防止输出电压超过额定值。

    - 问题2:如何确保正确的输出电压范围?
    - 解决方法:根据具体的应用需求,选择合适的型号。如果需要调节输出电压,可以通过调整输入电压来实现。

    总结和推荐


    Q系列超小型DC至HV DC转换器是一款高性能的电源解决方案,具有广泛的适用范围和高度的可靠性。凭借其小巧的尺寸、低功耗、高输出电压和优越的电磁干扰抑制能力,这款转换器在各种精密仪器和工业应用中表现优异。强烈推荐给对小型化、高效率电源解决方案有需求的设计工程师和技术人员。

Q02-5参数

参数
输出电压组数 1
输入电压最大值 5V
散热方式 -
最大容性负载 -
输出方式 Adjustable
类型 -
输入电压最小值 0V
特性 Proportional Output
输出电流最大值 2.5mA
输出总功率 500mW
输出电压 200V
转换效率 -
开关频率 350KHz
长*宽*高 12.7mm(长度)*12.7mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

Q02-5厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

Q02-5数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER Q02-5 Q02-5数据手册

Q02-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
