JTE0348D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTE03系列, 18 → 75 V 直流输入, ±15V 直流输出, 3W
供应商型号: 1470-2935-5-ND
供应商: Digi-Key
标准整包数: 1

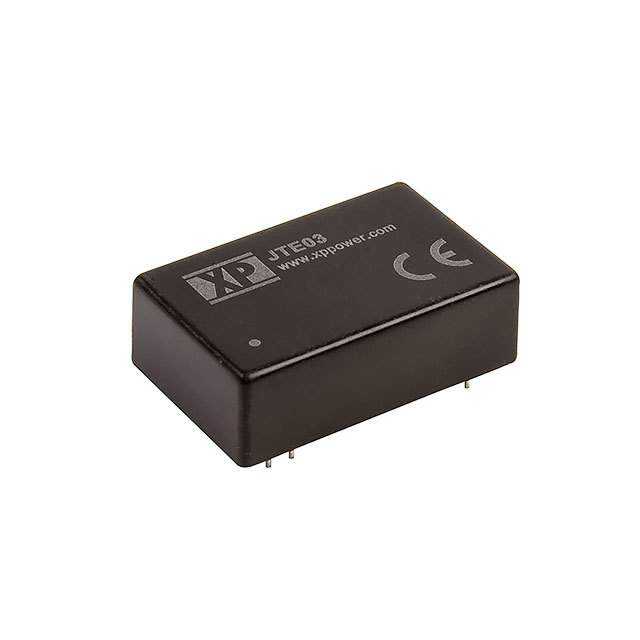

XP POWER AC-DC模块 JTE0348D15

JTE0348D15概述

    JTE03 Series DC-DC Converter

    1. 产品简介


    JTE03系列DC-DC转换器是一种高效且可靠的电源模块,适用于多种电子设备和系统。它采用DIP 24塑料封装,具有宽输入电压范围(4:1),能够在极端环境下稳定工作。JTE03系列广泛应用于通信设备、工业自动化、医疗仪器等领域。

    2. 技术参数


    JTE03系列的主要技术规格如下:
    - 输入电压范围:9-36 VDC(典型值24V),18-75 VDC(典型值48V)
    - 输出电压和电流:
    - 单输出:3.3V(900mA),5.0V(600mA),12.0V(250mA),15.0V(200mA),24.0V(125mA)
    - 双输出:±3.3V(±450mA),±5.0V(±300mA),±12.0V(±125mA),±15.0V(±100mA),±24.0V(±63mA)
    - 效率:最高可达82%
    - 隔离度:1500VDC(可选3000VDC)
    - 工作温度范围:-40°C至+100°C
    - 重量:约0.03磅(13克)

    3. 产品特点和优势


    - 高可靠性:支持宽输入电压范围,能够在极端温度下正常工作。
    - 高效率:最高效率可达82%,有助于减少功耗和发热。
    - 高隔离度:默认1500VDC隔离,可选3000VDC隔离,增强安全性能。
    - 无最小负载要求:灵活适应各种负载条件。
    - 全面的保护功能:具备短路保护功能,并可自动恢复。

    4. 应用案例和使用建议


    JTE03系列适用于需要高可靠性和高效率的多种场合。例如,在通信基站中作为主电源模块;在医疗设备中提供稳定的电源供应。使用时应注意以下几点:
    - 确保输入电压在规定范围内。
    - 使用合适的外部滤波电容以降低噪声。
    - 在高负载情况下,考虑散热设计以避免过热。

    5. 兼容性和支持


    - 兼容性:JTE03系列与各种标准接口兼容,可以方便地集成到现有系统中。
    - 支持:制造商提供3年保修服务,同时有详细的应用指南和技术支持文档可供参考。

    6. 常见问题与解决方案


    - 问题1:启动时输出电压不稳定。
    - 解决方案:检查输入电压是否在额定范围内,并确保所有连接正确。
    - 问题2:输出纹波较大。
    - 解决方案:增加外部滤波电容以减小纹波。
    - 问题3:无法达到额定输出电流。
    - 解决方案:检查负载是否过大,必要时更换更大容量的输出电容。

    7. 总结和推荐


    综上所述,JTE03系列DC-DC转换器凭借其广泛的适用范围、高效的性能和可靠的保护功能,在多种应用场景中表现出色。强烈推荐在需要高可靠性和高效能的场合使用该产品。

JTE0348D15参数

参数
输出总功率 -
输出方式 -
特性 SCP
散热方式 -
转换效率 81%
输入电压最大值 75V
最大容性负载 -
输出电压组数 2
输入电压最小值 48V(DC)
类型 -
输出电流最大值 100mA,100mA
开关频率 -
输出电压 15V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTE0348D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTE0348D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTE0348D15 JTE0348D15数据手册

JTE0348D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.008 ¥ 160.6176
5+ $ 17.7528 ¥ 148.5687
10+ $ 17.2016 ¥ 143.9559
25+ $ 16.4736 ¥ 137.8634
100+ $ 15.3713 ¥ 128.6386
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 160.61
