首页  >  产品百科  >  Q07-12

Q07-12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, Q系列, 0 → 12 V 直流输入, 700V 直流输出, 0.5W
供应商型号: 1238432
供应商: 海外现货
标准整包数: 1

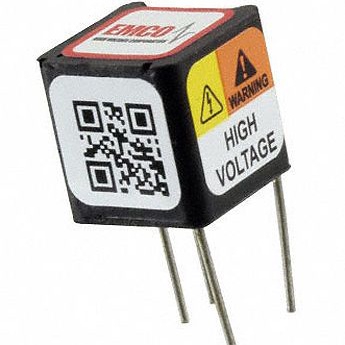

XP POWER DC-DC模块 Q07-12

Q07-12概述

    Q Series 高压直流转换器产品手册

    1. 产品简介


    产品类型:Q系列是超微型高可靠性直流到高压直流转换器。
    主要功能:提供从100V至10,000V的输出电压,输入电压范围为0到5V、12V、15V或24V,适用于各种需要极小尺寸和重量的应用。
    应用领域:光电倍增管、激光二极管、压电设备、电容充电、电泳、打印机点火器等。

    2. 技术参数


    | 参数 | 规格 |

    | 输出电压 | 100V 至 10,000V |
    | 输入电压 | 0 至 5V, 12V, 15V 或 24V |
    | 最大输出电流 | 最大5000V型号为0.1mA |
    | 电压纹波 | 0.1% 至 1.000% |
    | 输入电源电流 | 无负载时 <100mA, 满负载时 <250mA |
    | 隔离电压 | < ±500V DC |
    | 工作温度范围 | -25°C 至 +70°C, 扩展至 -55°C 至 +75°C |

    3. 产品特点和优势


    独特功能:
    - 直接比例输出,输入电压在<0.7V至最大值之间可调。
    - 输出电压可调节,且输出电流依赖于负载。
    - 单位无需外部组件或最小负载要求。
    - 极低的输出纹波(最低可达0.1%)。
    - 支持控制引脚选项,用于关闭控制。
    - 轻量和宽温度范围使其适合便携式电池供电设备。
    - 双输出中心抽头选项可提供正负双输出。
    优势:
    - 高可靠性设计,通过了贝尔实验室标准测试(MTBF >3百万小时)。
    - 适用于对尺寸和重量要求极高的应用场景。
    - RoHS合规,符合UL认证标准。

    4. 应用案例和使用建议


    应用场景:
    - 适用于需要极高电压和精确控制的场合,如光电倍增管、激光二极管等。
    - 在电容充电、电泳等领域提供稳定可靠的高压源。

    使用建议:
    - 在轻载或无负载条件下,确保输入电压不会超过最大额定输出电压。
    - 对于5000V以上的型号,输入电压仅限于5V。
    - 正确的热管理对于维持最大功率输出时的安全外壳温度至关重要。

    5. 兼容性和支持


    - 兼容性:本产品适用于多种应用,可根据具体需求选择不同的输出电压、极性和额外选项。
    - 支持:技术支持和产品文档均可通过制造商获取。详细的订单信息请参阅第11页。

    6. 常见问题与解决方案


    问题1:如何选择合适的输出电压?
    - 解决方案:根据具体应用需求,选择适当的输出电压型号。详情见技术手册表格。
    问题2:输入电源电流过高的原因是什么?
    - 解决方案:检查是否有短路或其他电路问题,确保负载在正常范围内。
    问题3:如何避免纹波过大?
    - 解决方案:通过适当的滤波措施,减少纹波。建议使用低阻抗电容器。

    7. 总结和推荐


    综合评估:
    - Q系列转换器提供了高可靠性和极小的体积,非常适合对尺寸和重量有严格要求的应用。
    - 产品的多项技术优势使其在多个行业中具有竞争优势,特别是在光电和医疗设备领域。
    - 稳定的输出和低漏电流使其成为高压应用的理想选择。
    推荐:
    - 强烈推荐在需要高压和高精度输出的应用中使用Q系列转换器。无论是光电倍增管还是医疗设备,这些转换器都能提供出色的性能和稳定性。

Q07-12参数

参数
输出电压 700V
输出电压组数 1
最大容性负载 -
输出总功率 500mW
输出电流最大值 714μA
类型 -
开关频率 275KHz
输入电压最大值 12V
特性 Proportional Output
输出方式 Adjustable
输入电压最小值 12V(DC)
转换效率 -
散热方式 -
长*宽*高 12.7mm(长度)*12.7mm(宽度)
通用封装 CASE A
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

Q07-12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

Q07-12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER Q07-12 Q07-12数据手册

Q07-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
