JCK2024D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 18 → 36 V 直流输入, ±12V 直流输出, 20W
供应商型号: 209-JCK2024D12
供应商: Mouser
标准整包数: 1

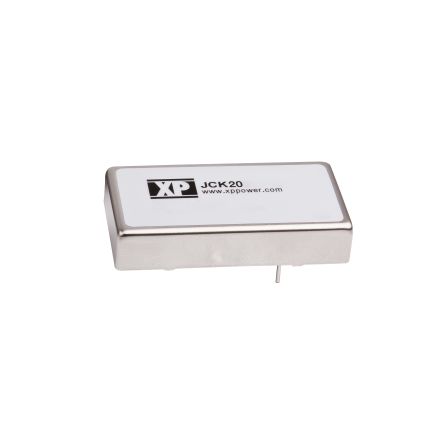

XP POWER AC-DC模块 JCK2024D12

JCK2024D12概述

    DC-DC 转换器 JCK 系列产品技术手册

    产品简介


    JCK系列是DC-DC转换器,主要用于将输入电压转换为所需的输出电压。它提供单输出和双输出版本,适用于广泛的工业、通信、医疗和汽车电子设备。该转换器能够在宽输入范围内高效运行,并具备高隔离度、远程启停等功能,使其成为严苛应用环境下的理想选择。

    技术参数


    - 输入范围: 9-18 VDC(12 V)、18-36 VDC(24 V)、36-75 VDC(48 V)
    - 效率: 最高达93%
    - 隔离度: 1600 VDC(输入到输出、输入到外壳、输出到外壳)
    - 负载调节: 单输出:±0.5%,双输出:±1%(平衡输出)
    - 温度系数: 0.02%/°C
    - 过压保护: 输出电压的±10%至±30%
    - 瞬态响应: ±3%的最大偏差,250μs内恢复至1%
    - 纹波和噪声: 75mV pk-pk(测量带宽20MHz,1μF陶瓷电容)
    - 开关频率: 330kHz(典型值)

    产品特点和优势


    - 宽输入范围:能够处理不同的电源输入电压,提高了设备的通用性。
    - 高效率和高隔离度:保证了能源的有效利用和设备的安全运行。
    - 远程启停功能:通过逻辑信号控制开关状态,增加了系统的灵活性。
    - 优异的温度适应能力:可在极端环境中可靠工作。

    应用案例和使用建议


    - 工业自动化:JCK系列可以应用于PLC系统中,为传感器、执行器等提供稳定可靠的电源。
    - 通信设备:适用于数据中心和基站的电源模块,保障设备正常运行。
    - 医疗设备:为医疗成像设备提供稳定供电,确保图像质量。

    建议在设计时考虑输入滤波和输出电容的选择,以优化整体性能。

    兼容性和支持


    - 兼容性:JCK系列可以与其他标准电子元器件兼容,适用于多种电路板设计。
    - 支持:供应商提供详尽的技术文档和支持服务,确保客户顺利使用。

    常见问题与解决方案


    - Q: 如何判断输入电压超出范围?
    - A: 检查输入电压,如果电压低于或高于规定的范围,转换器会进入欠压锁闭状态或过压保护状态。
    - Q: 输出电压不稳定怎么办?
    - A: 检查负载情况和输入电压是否稳定,同时调整输出电容以优化性能。
    - Q: 设备出现短路怎么办?
    - A: 如果发生短路,转换器将自动进入保护模式,故障排除后可自动恢复。

    总结和推荐


    JCK系列DC-DC转换器凭借其高效的能量转换、高隔离度和宽工作温度范围,成为一款优秀的电源管理设备。无论是工业、医疗还是通信领域,JCK系列都能够满足复杂应用场景的需求。我们强烈推荐使用此款产品。

JCK2024D12参数

参数
输出方式 -
输出电压 12V
输出电压组数 2
转换效率 90%
输入电压最小值 18V
散热方式 -
类型 -
最大容性负载 -
输出总功率 20W
开关频率 -
输出电流最大值 835mA,835mA
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输入电压最大值 36V
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK2024D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK2024D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK2024D12 JCK2024D12数据手册

JCK2024D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 47.795 ¥ 403.8678
5+ $ 45.522 ¥ 384.6609
10+ $ 44.1072 ¥ 372.7058
30+ $ 42.2388 ¥ 356.9179
100+ $ 38.325 ¥ 323.8463
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 403.86
