JCG1248S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,OCP,OVP,SCP,UVLO 330KHz(Typ) 15W 1A 12V 1 75V 36V Fixed DIP 通孔安装
供应商型号: ET-1637911
供应商: 海外现货
标准整包数: 1

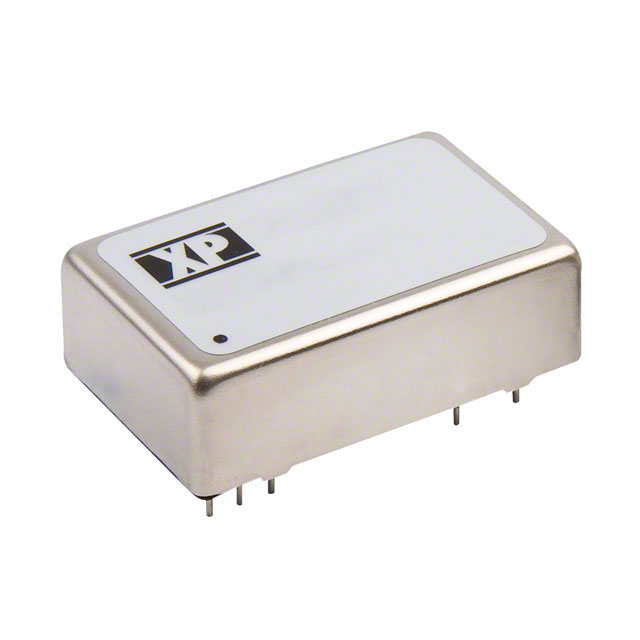

XP POWER AC-DC模块 JCG1248S12

JCG1248S12概述

    电子元器件产品技术手册解析

    产品简介


    本手册介绍的是JCG系列DC-DC转换器,这是一种高性能密度的电源模块,主要用于各种电力系统中进行电压转换。JCG系列具备单路和双路输出选择,提供多样化的电压等级,广泛应用于工业控制、通信设备、医疗设备、计算机等领域。通过优化的设计,这些转换器能够在严苛的工作环境中稳定运行。

    技术参数


    - 输入电压范围: 9-18 VDC(12V),18-36 VDC(24V),36-75 VDC(48V)
    - 输出电压: 见表格
    - 最大负载电流: 见表格
    - 效率: 见表格
    - 隔离电压: 1600 VDC(输入到输出,输入到外壳,输出到外壳)
    - 启动延迟: 最大20ms
    - 纹波与噪声: 见表格(对于JCG12为85mV pk-pk,对于JCG15为60mV pk-pk)
    - 瞬态响应: 见表格
    - 过载保护: 超过满载的150%
    - 过压保护: 见表格
    - 短路保护: 重启恢复型
    - 工作温度: -40°C 至 +100°C
    - 存储温度: -40°C 至 +125°C
    - 湿度: 最高达95%,非冷凝
    - EMC性能: 符合EN标准
    - 功率密度: 30 W/in³(JCG12),37.5 W/in³(JCG15)

    产品特点和优势


    1. 高功率密度:使得设备更加紧凑且节省空间。
    2. 宽输入电压范围:从9V到75V,能够适应多种输入电源的需求。
    3. 远程启停功能:通过简单的电平信号即可实现远程控制。
    4. 高效率:不同型号的转换效率最高可达91%。
    5. 高可靠性:提供三年保修期,长时间MTBF值超过1.0 M小时。

    应用案例和使用建议


    根据手册中的应用示例,JCG系列DC-DC转换器被广泛应用于通信基站、自动化控制系统及医疗器械中。在这些应用场景中,其高可靠性和宽输入电压范围的优势尤为显著。用户在选择时应考虑其工作环境的实际温度和湿度条件,确保转换器的高效运行。建议在极端环境下使用时进行适当的散热处理,以延长产品寿命并维持性能稳定性。

    兼容性和支持


    JCG系列DC-DC转换器与其他主流标准的连接器兼容。制造商提供全面的技术支持,包括安装指南、故障排除帮助以及用户培训资源。用户还可以访问制造商的官方网站获取更多技术文档和软件更新。

    常见问题与解决方案


    1. 输入电压超出额定范围
    - 解决方案: 检查输入电源是否在规定的电压范围内,并确保连接正确。
    2. 输出电压不稳
    - 解决方案: 确认负载情况是否正常,检查是否有其他电磁干扰源。
    3. 转换器温度过高
    - 解决方案: 检查散热措施是否到位,必要时增加外部风扇冷却。

    总结和推荐


    综上所述,JCG系列DC-DC转换器凭借其卓越的性能、宽广的应用范围和可靠的支持服务,在众多电力转换设备中脱颖而出。对于需要高效、稳定电力转换的应用场景,JCG系列无疑是理想的选择。因此,强烈推荐在各类需要稳定电压转换的工业场合使用。

JCG1248S12参数

参数
输出电流最大值 1A
输出总功率 15W
输出电压组数 1
输入电压最大值 75V
类型 -
最大容性负载 -
转换效率 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
开关频率 330KHz(Typ)
输出电压 12V
输入电压最小值 36V
输出方式 Fixed
散热方式 -
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCG1248S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCG1248S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCG1248S12 JCG1248S12数据手册

JCG1248S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.9502 ¥ 327.1813
5+ $ 37.1081 ¥ 311.7078
10+ $ 35.6471 ¥ 299.4352
30+ $ 34.2028 ¥ 287.3033
100+ $ 32.5523 ¥ 273.4394
库存: 0
起订量: 1 增量: 0
