JTL4024D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTL系列, 9 → 36 V 直流输入, ±15V 直流输出, 40W
供应商型号: 1470-2126-5-ND
供应商: Digi-Key
标准整包数: 1

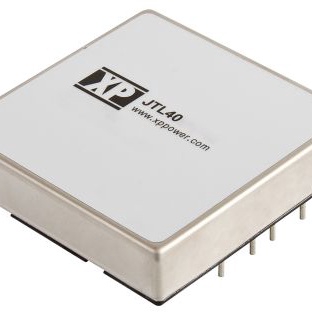

XP POWER AC-DC模块 JTL4024D15

JTL4024D15概述

    # JTL系列40W电源模块技术手册解析

    产品简介


    JTL系列是一款高功率密度、高效率的DC-DC转换器,广泛应用于工业自动化、通信设备、医疗设备等领域。该系列产品提供单路输出和双路输出两种型号,具备远程开关控制功能,隔离电压高达1600 VDC,并且拥有三年的保修期。其主要功能是将宽输入电压范围(24V/48V)转换为所需的稳定直流输出电压。

    技术参数


    输入
    - 输入电压范围:24V (9-36 VDC),48V (18-75 VDC)
    - 输入电流:见表
    - 反射电流:通过12 µH电感器时为20 mA pk-pk
    - 反向电压保护:无
    - 欠压锁定:24V模型:ON 8.6 V,OFF 7.9 V;48V模型:ON 17.8 V,OFF 16 V
    - 输入滤波:π网络
    - 浪涌电压:24V模型为50 VDC(100 ms),48V模型为100 VDC(100 ms)
    输出
    - 输出电压:见表
    - 输出电压调整范围:±10%
    - 最小负载:无需最小负载
    - 线性调节率:±0.5%最大值
    - 负载调节率:单路输出模型:±0.5%最大值;双路输出模型:±1%最大值(平衡输出)
    - 交叉调节率:±5%(双路输出)
    - 设定点精度:±1%
    - 启动时间:25 ms典型
    - 纹波与噪声:3.3V和5V模型最大50 mV pk-pk,其他单路输出模型最大75 mV pk-pk,双路输出模型最大150 mV pk-pk(20 MHz带宽)
    - 动态响应:±3%最大偏差,恢复到1%以内小于250 µs(负载变化25%)
    其他
    - 效率:见表
    - 隔离电压:输入对输出1600 VDC,输入对外壳1600 VDC,输出对外壳1600 VDC
    - 隔离电容:最大2500 pF
    - 开关频率:270 kHz典型
    - 功率密度:25 W/in³
    - MTBF:最低150 kHrs(25°C下,按MIL-HDBK-217F标准)
    - 工作温度范围:-40°C至+85°C(参考降额曲线)
    - 外壳温度:最大+105°C
    - 冷却方式:自然冷却
    - 工作湿度范围:5%-95% RH(非凝结)
    - 存储温度范围:-40°C至+125°C

    产品特点和优势


    JTL系列的优势在于其高功率密度、高效率(最高可达92%)以及宽输入电压范围。产品还配备了1600 VDC的高隔离电压,确保了安全可靠的运行。此外,远程开关控制功能使得产品在多种应用场景中更加灵活易用。产品的广泛适用性和优异性能使其在市场上具有较高的竞争力。

    应用案例和使用建议


    JTL系列广泛应用于工业自动化、通信设备、医疗设备等领域。例如,在工业自动化控制系统中,可以作为各种传感器和执行机构的电源供应单元,保证系统的稳定运行。建议在安装过程中根据具体应用场景选择合适的散热措施,并按照手册中的建议进行负载调节和纹波抑制,以达到最佳效果。

    兼容性和支持


    JTL系列电源模块支持多种输出电压和电流组合,能够满足不同应用场景的需求。制造商提供了全面的技术支持和维修服务,确保客户能够顺利使用产品。产品与外部组件的兼容性良好,符合相关EMC和安全标准。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电流超出范围 | 检查输入电压是否正常,确认负载是否正确连接 |
    | 输出电压不稳定 | 检查电路连接是否正确,确认负载是否符合要求 |
    | 过温保护触发 | 检查散热系统是否正常工作,增加外部散热措施 |

    总结和推荐


    综上所述,JTL系列是一款高性能、高可靠性的DC-DC转换器,适用于多种应用场景。其高效率、宽输入电压范围、远程开关控制等功能,使其成为工业自动化和通信设备的理想选择。强烈推荐此产品给需要高可靠性和高性能电源解决方案的应用场合。

JTL4024D15参数

参数
类型 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出电流最大值 1.35A,1.35A
输入电压最小值 9V
开关频率 -
最大容性负载 -
输出电压组数 2
输出方式 -
输入电压最大值 36V
散热方式 -
输出电压 15V
输出总功率 40W
转换效率 89%
长*宽*高 50.8mm(长度)*50.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTL4024D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTL4024D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTL4024D15 JTL4024D15数据手册

JTL4024D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 101.816 ¥ 843.8001
5+ $ 98.7584 ¥ 818.4602
25+ $ 91.6344 ¥ 759.4201
100+ $ 85.5297 ¥ 708.8274
库存: 21
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 843.8
