JSE0812D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSE08系列, 9 → 18 V 直流输入, ±15V 直流输出, 8W
供应商型号: 1470-3542-ND
供应商: Digi-Key
标准整包数: 1

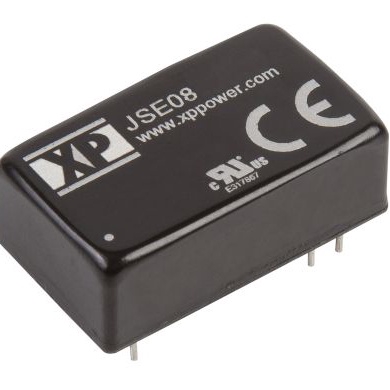

XP POWER AC-DC模块 JSE0812D15

JSE0812D15概述

    JSE08 Series DC-DC Converter 技术手册



    1. 产品简介



    JSE08 系列 DC-DC 转换器是一款高效率的电源模块,适用于多种电力供应场合。它可以提供单路和双路输出,具有 2:1 的输入范围,能够在广泛的输入电压下工作。该转换器采用金属外壳设计,以提高散热效果,非常适合需要高效稳定电源的应用场景。


    2. 技术参数



    - 输入电压范围: 9-18V(12V 标称),18-36V(24V 标称),36-75V(48V 标称)
    - 输出电压: 3.3V, 5V, 12V, 15V, 24V(单路输出),±12V, ±15V(双路输出)
    - 输出电流: 最大可达 1600mA(取决于型号和输出电压)
    - 输入电流: 最大可达 1000mA(取决于型号和输入电压)
    - 最大容性负载: 见型号和额定值表
    - 效率: 最高可达 86%
    - 隔离度: 输入到输出隔离度 1500/1800 VDC(60s/1s)
    - 纹波和噪声: 55mV pk-pk(20MHz 带宽)
    - 过载保护: 150%
    - 短路保护: 持续保护和重启(打嗝模式)
    - 开关频率: 370kHz
    - 尺寸: 0.94 x 0.54 x 0.31 英寸(23.8 x 13.7 x 8.0 mm)
    - 重量: 0.013 磅(约 6.1 克)
    - 工作温度范围: -40°C 到 +105°C
    - 存储温度范围: -50°C 到 +125°C
    - 认证: CB Report IEC60950-1,UL/cUL60950-1


    3. 产品特点和优势



    - 高功率密度: 50.8W/in³
    - 高隔离度: 1500 VDC 输入到输出隔离
    - 高效率: 最高达 86%
    - 宽输入范围: 9-75VDC,满足不同应用场景的需求
    - 高可靠性: 3年保修,符合军用标准


    4. 应用案例和使用建议



    应用案例

    - 工业自动化: 在机器人和其他自动化设备中提供稳定的电源。
    - 通信设备: 为电信基站和网络设备提供可靠供电。
    - 医疗设备: 在医疗设备中用于提供稳定的电源,确保设备的正常运行。

    使用建议

    - 散热设计: 确保良好的自然对流散热,避免过热。
    - 外部电容器: 根据应用场景,选择合适的外部电容器以提高稳定性。
    - 保护措施: 使用适当的过载和短路保护措施,确保设备安全运行。


    5. 兼容性和支持



    JSE08 系列转换器与其他标准直流电源系统兼容,可以方便地集成到现有系统中。制造商提供详细的技术支持和售后服务,包括保修服务和维修服务。


    6. 常见问题与解决方案



    常见问题

    1. 电源纹波较大
    - 解决方案: 添加外部电容器以降低纹波。

    2. 设备无法启动
    - 解决方案: 检查输入电压是否在指定范围内,确认连接正确无误。

    3. 设备过热
    - 解决方案: 确保良好的散热条件,可以使用散热片或增加风扇进行辅助散热。


    7. 总结和推荐



    JSE08 系列 DC-DC 转换器以其高效率、高功率密度和宽输入范围,在工业、通信和医疗设备中表现出色。经过严格的测试和认证,具备出色的可靠性和稳定性。对于需要高效稳定电源的用户来说,这是一个非常值得推荐的产品。

JSE0812D15参数

参数
输出总功率 8W
输出电压 15V
输出电压组数 2
输出电流最大值 265mA,265mA
开关频率 370KHz(Typ)
转换效率 84%
最大容性负载 -
输入电压最大值 18V
输入电压最小值 9V
输出方式 Fixed
特性 SCP,UVLO
散热方式 -
类型 -
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSE0812D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSE0812D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSE0812D15 JSE0812D15数据手册

JSE0812D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
