首页  >  产品百科  >  JTC0424D12

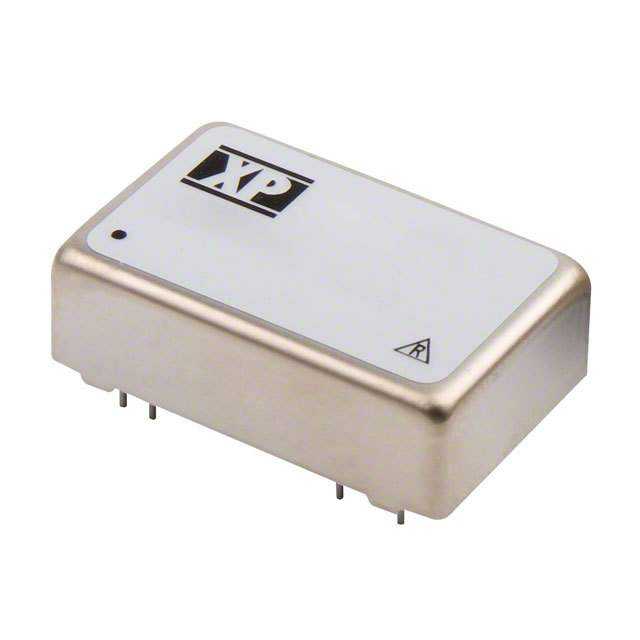

JTC0424D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: SCP 82% 167mA 12V 2 36V 通孔安装
供应商型号: 1435457
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JTC0424D12

JTC0424D12概述


    产品简介


    JTC系列是专为广泛电源需求设计的高效直流-直流转换器。这类电子元器件主要用于通信设备、工业自动化、医疗设备等领域,能够提供稳定的电压输出,适用于单路和双路输出的应用场景。JTC系列具有高效率、低噪声、良好的负载调节能力和宽泛的工作温度范围等显著优势。

    技术参数


    - 输入电压范围:24V (9-36VDC),48V (18-72VDC)
    - 输入电流:见相关表格
    - 输入滤波器:Pi网络
    - 输入反射纹波电流:35mA峰值到峰值(通过12µH电感)
    - 输入浪涌:24V型号:40VDC,持续100ms;48V型号:80VDC,持续100ms
    - 启动延迟:<800ms
    - 启动上升时间:<10ms
    - 线路调节率:±0.5%
    - 负载调节率:±0.5%,±1.5%(针对3.3V和±3.3V型号)
    - 瞬态响应:<1.5%最大偏差,200µs内恢复至1%(负载变化50%)
    - 纹波与噪声:3.3V至15V型号:60mV峰值到峰值;18V型号:100mV峰值到峰值;24V型号:150mV峰值到峰值(带宽20MHz)
    - 短路保护:可自动复位(Hiccup模式)
    - 隔离电压:标准1500VDC,可选3500VDC(需加后缀‘-H’)
    - 功率密度:JTC04: 10W/in³,JTC06: 15W/in³
    - 环境适应性:工作温度-40°C至+100°C,存储温度-40°C至+125°C
    - 电磁兼容性:符合EN55022 Class A,EN61000-4-2,EN61000-4-4,EN61000-4-6,EN61000-4-8标准

    产品特点和优势


    JTC系列直流-直流转换器拥有多种显著的优势,如宽输入电压范围、高效率、优异的负载调节率、出色的瞬态响应能力以及高达3500VDC的隔离电压。此外,其支持单路和双路输出,能够在广泛的工业环境中稳定运行。这些特点使其成为通信、医疗和工业自动化设备的理想选择。

    应用案例和使用建议


    JTC系列已成功应用于各类通讯基站、服务器系统、工业控制设备等场景。例如,在电信基础设施中,它们用于确保基站电源的稳定性和可靠性。在实际使用过程中,建议用户注意以下几点:
    - 选择合适型号以匹配所需电压和电流需求;
    - 确保输入滤波电容和电感的选择符合规格要求,以达到最佳性能;
    - 考虑散热设计,尤其是在高温环境下。

    兼容性和支持


    JTC系列产品具有较好的兼容性,可与其他标准的电子元件和设备配合使用。厂商提供3年的保修服务,同时提供详尽的技术文档和支持,以帮助用户更好地进行安装和调试。

    常见问题与解决方案


    1. 启动延迟时间长:检查输入电压是否在规定的范围内,确认所有接线连接正确。
    2. 输出电压不稳定:确保负载在规定范围内,检查是否有外部干扰因素。
    3. 发热过高:检查散热片是否安装正确,周围环境是否通风良好。
    4. 短路保护频繁触发:可能是负载问题,检查负载电路是否正常。

    总结和推荐


    综上所述,JTC系列直流-直流转换器是一款高性能的产品,具备高效率、优良的负载调节能力和宽广的工作温度范围。在通讯、医疗和工业自动化领域有着广泛的应用前景。强烈推荐对于需要高稳定性和可靠性的应用场景使用该系列产品。

JTC0424D12参数

参数
输出总功率 -
最大容性负载 -
输出电压组数 2
散热方式 -
类型 -
转换效率 82%
开关频率 -
输出电流最大值 167mA
输入电压最大值 36V
输入电压最小值 -
输出电压 12V
输出方式 -
特性 SCP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTC0424D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTC0424D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTC0424D12 JTC0424D12数据手册

JTC0424D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
