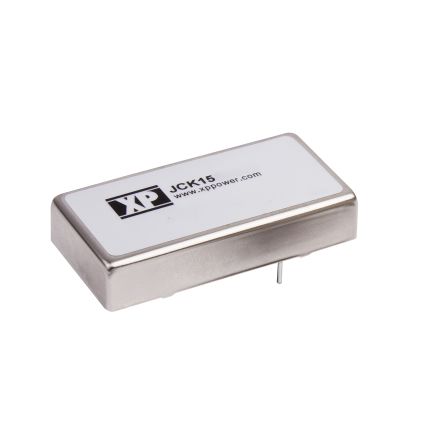

JCK1524D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 18 → 36 V 直流输入, ±5V 直流输出, 15W
供应商型号: 1672445
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JCK1524D05

JCK1524D05概述

    # JCK系列直流电源模块技术手册

    产品简介


    JCK系列直流电源模块是一款高效率、高可靠性的电源解决方案,适用于广泛的工业应用场景。这些模块具有高隔离电压、连续短路保护以及宽输入电压范围的特点,能够满足各种复杂环境下的供电需求。主要应用领域包括工业自动化、通信设备、医疗仪器及电力系统等。

    技术参数


    输入参数
    - 输入电压范围:12 V(9-18 VDC),24 V(18-36 VDC),48 V(36-75 VDC)
    - 输入电流:见下表
    - 输入纹波电流:20 mA rms,通过12 µH电感,频率范围为5 Hz到20 MHz
    - 欠压锁定(UVLO):
    - 12 V型号:开状态 8.6 V,关状态 7.9 V
    - 24 V型号:开状态 17.8 V,关状态 16 V
    - 48 V型号:开状态 33.5 V,关状态 30.5 V
    - 输入浪涌电压:
    - 12 V型号:30 VDC(持续100毫秒)
    - 24 V型号:50 VDC(持续100毫秒)
    - 48 V型号:100 VDC(持续100毫秒)
    输出参数
    - 输出电压:见下表
    - 最小负载要求:无最小负载要求
    - 线性调节率:±0.5%
    - 负载调节率:±0.5%(单输出),±1%(双输出)
    - 交叉调节率:±5%(仅限双输出型号)
    - 设定点精度:±1.0%
    - 启动延迟时间:<20毫秒
    - 启动上升时间:<5毫秒
    - 纹波与噪声:75 mV pk-pk(详见备注3)
    - 瞬态响应:±3%最大偏差,250微秒内恢复至±1%
    其他参数
    - 温度系数:0.02%/°C
    - 过载保护:>140%满载
    - 短路保护:故障和重启(软启动模式)带自动恢复
    - 最大容性负载:见下表
    - 效率:见下表
    - 隔离电压:1600 VDC(输入到输出),可选3500 VDC(详见备注4)
    - 隔离电容:1200 pF典型值
    - 隔离电阻:最小10^9 Ω
    - 开关频率:300 kHz典型值
    - 功率密度:18.75 W/in³
    - MTBF:>1.1 MHrs(根据MIL-HDBK-217F标准,25°C,GB条件)
    环境参数
    - 工作温度:-40°C至+100°C,70°C以上线性降额
    - 储存温度:-40°C至+125°C
    - 操作湿度:最高95% RH,不凝结
    - 冷却方式:自然冷却
    - 电磁兼容性:符合EN55022 Class A标准,辐射和传导发射,附带外部组件,详见应用注释
    封装尺寸
    - 规格:见机械细节部分

    产品特点和优势


    - 宽输入电压范围:12 V(9-18 VDC)、24 V(18-36 VDC)、48 V(36-75 VDC),适用于不同类型的电源输入。
    - 高效节能:最高效率可达89%,减少能源消耗,降低运营成本。
    - 高可靠性:具有高隔离电压(1600 VDC)和过载、短路保护,确保长时间稳定运行。
    - 宽温工作范围:-40°C至+100°C的工作温度范围,适合极端环境。
    - 易于集成:标准封装,便于安装和集成到现有系统中。

    应用案例和使用建议


    应用案例
    1. 工业自动化设备:如PLC控制系统,电机驱动等。
    2. 通信设备:如路由器、交换机等网络设备。
    3. 医疗仪器:如监护仪、超声诊断仪等医疗设备。
    4. 电力系统:如数据中心的UPS后备电源。
    使用建议
    1. 在设计系统时,考虑电源模块的输入和输出特性,合理选择型号。
    2. 使用适当的输入滤波电容(例如220 µF/100 V)以提高稳定性。
    3. 根据应用环境选择合适的散热措施,确保电源模块长期稳定运行。

    兼容性和支持


    - 与其他电子元件的兼容性良好,可以方便地集成到各种设备中。
    - 提供三年质保,技术支持包括在线文档、邮件咨询和技术论坛等。

    常见问题与解决方案


    1. Q: 如何正确设置输出电压?
    - A: 参考产品手册中的表格,选择合适的型号并按说明书进行设置。

    2. Q: 电源模块过热怎么办?
    - A: 确保良好的散热环境,可考虑加装散热片或散热风扇。
    3. Q: 如何解决开机瞬间的大电流冲击问题?
    - A: 使用适当的输入滤波电容,例如220 µF/100 V,可以有效减少开机冲击。

    总结和推荐


    JCK系列直流电源模块以其高效、稳定、宽输入电压范围和高可靠性等特点,成为众多应用场景的理想选择。无论是工业自动化、通信设备还是医疗仪器等领域,这款电源模块都能提供卓越的性能。考虑到其出色的兼容性和支持服务,我们强烈推荐使用此款电源模块。
    如果您有任何进一步的问题或需要技术支持,请联系我们的客户服务团队。

JCK1524D05参数

参数
输出电压 5V
转换效率 85%
类型 -
输出方式 Fixed
最大容性负载 -
开关频率 300KHz(Typ)
输入电压最小值 18V
输出电压组数 2
输出总功率 15W
散热方式 -
特性 OCP,SCP,UVLO
输出电流最大值 1.5A,1.5A
输入电压最大值 36V
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
