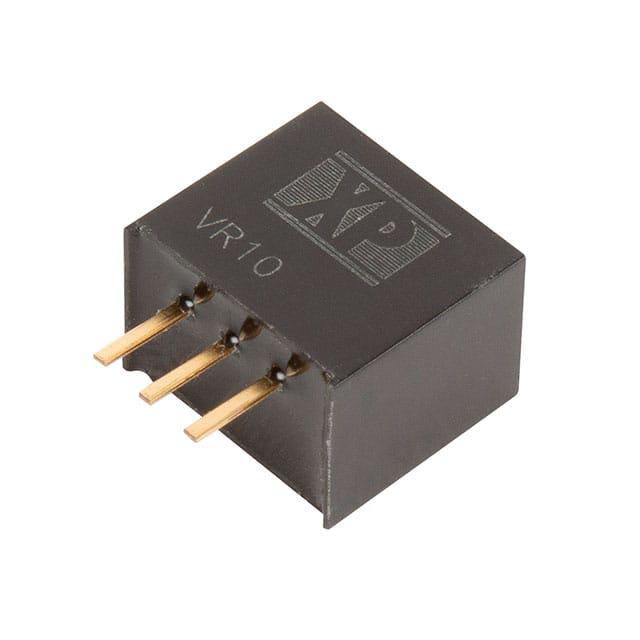

VR10S3V3

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power 直流 直流转换器, 3.3V 直流输出, 6 → 36V 直流输入
供应商型号: DV-30185970
供应商: 海外现货
标准整包数: 1
XP POWER DC-DC模块 VR10S3V3

VR10S3V3概述

    # VR10 Series DC-DC Converter 技术手册

    产品简介


    VR10系列是XP Power推出的一款非隔离型DC-DC转换器,适用于需要稳定输出电压的场合。该转换器能够提供单路输出,电压范围为3.3V到15V,电流最大可达1.0A。其主要应用领域包括通信设备、工业自动化系统、医疗设备等,确保在宽输入电压范围内(6V到36V)仍能保持稳定的输出。

    技术参数


    输入和输出参数
    | 参数 | 规格 |

    | 输出电压 | 3.3V至15V |
    | 输出电流 | 1.0A |
    | 输入电压范围 | 6V至36V |
    | 空载输入电流 | 0.3mA |
    | 最大电容负载 | 680µF |
    | 效率 | 高达96% |
    性能参数
    | 参数 | 规格 |

    | 短路保护 | 连续,自动恢复 |
    | 温度系数 | 0.03%/°C |
    | 超载保护 | 2.2A |
    | 启动时间 | 20ms |
    | 工作温度范围 | -40°C至+85°C |
    | 存储温度范围 | -55°C至+125°C |
    | 湿度 | 95%RH(不凝结) |
    | MTBF (平均无故障时间) | >2MHrs |
    其他电气特性
    - 浪涌电流:最大45VDC(持续时间不超过100ms)
    - 纹波与噪声:75mV峰峰值(带宽20MHz)
    - 线性调节:±0.2%到±0.4%
    - 负载调节:±0.4%到±0.6%

    产品特点和优势


    1. 高效率:高达96%,减少能源浪费。
    2. 宽输入范围:支持6V至36V的输入电压,适应性强。
    3. 小尺寸设计:SIP3封装,体积小巧,便于集成。
    4. 高可靠性:MTBF超过2百万小时,保证长时间稳定运行。
    5. 严格的安全规范:满足Class B传导和辐射排放标准,适合多种工业环境。

    应用案例和使用建议


    应用场景
    - 通信设备:用于电信基站的电源管理。
    - 工业自动化:为工厂自动化控制系统供电。
    - 医疗设备:为医疗器械提供稳定可靠的电源。
    使用建议
    1. 合理选择型号:根据具体需求选择不同输出电压的型号,如VR10S3V3(3.3V)、VR10S05(5.0V)等。
    2. 注意散热:尽管支持自然对流冷却,但在高负载情况下仍需考虑额外的散热措施。
    3. 遵循标准测试要求:确保符合EN61000-4系列电磁兼容性标准。

    兼容性和支持


    - 兼容性:与多种标准电路板设计兼容,便于集成。
    - 技术支持:XP Power提供3年质保及应用技术支持,确保用户无忧使用。

    常见问题与解决方案


    1. 问题:启动时间较长
    - 解决方法:检查输入电压是否处于规定范围,确认外部电容配置正确。

    2. 问题:输出电压不稳定
    - 解决方法:确认负载情况,检查输入电压稳定性,更换合适的滤波电容。
    3. 问题:超温保护触发
    - 解决方法:增加散热措施,例如增加散热片或风扇。

    总结和推荐


    VR10系列DC-DC转换器凭借其高效、稳定、灵活的特点,成为众多应用场景的理想选择。其广泛的应用范围、严格的电气特性和可靠的性能指标使其在市场上具备极强的竞争力。强烈推荐在需要高效率、宽输入范围的电子设备中使用。
    通过本文的技术手册,您可以全面了解VR10系列DC-DC转换器的各项关键参数和技术细节,帮助您做出最合适的选择。

VR10S3V3参数

参数
输出电压 3.3V
输出方式 -
输出电压组数 1
输出总功率 -
输入电压最小值 6V
类型 -
最大容性负载 -
特性 -
输出电流最大值 1A
开关频率 -
散热方式 -
转换效率 90%
输入电压最大值 36V
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

VR10S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VR10S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER VR10S3V3 VR10S3V3数据手册

VR10S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 4.7789 ¥ 40.7637
10+ $ 3.7559 ¥ 32.0376
25+ $ 3.466 ¥ 29.5649
100+ $ 2.6972 ¥ 23.0069
库存: 31
起订量: 5 增量: 1
交货地:
最小起订量为:3
合计: ¥ 122.29
